Комплект батарей (АКБ) для ДБЖ APC Smart-UPS SRT | RBC152 (911-9012A-700)
Оновлено:

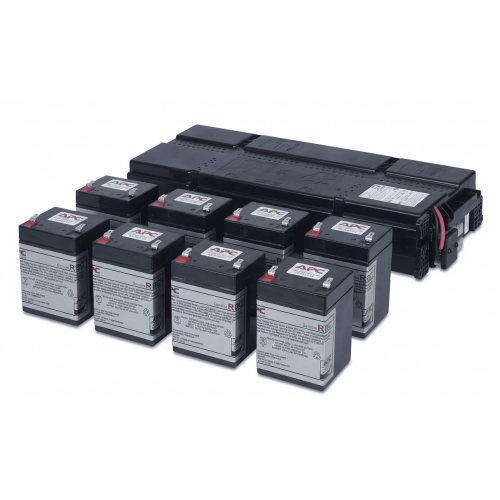

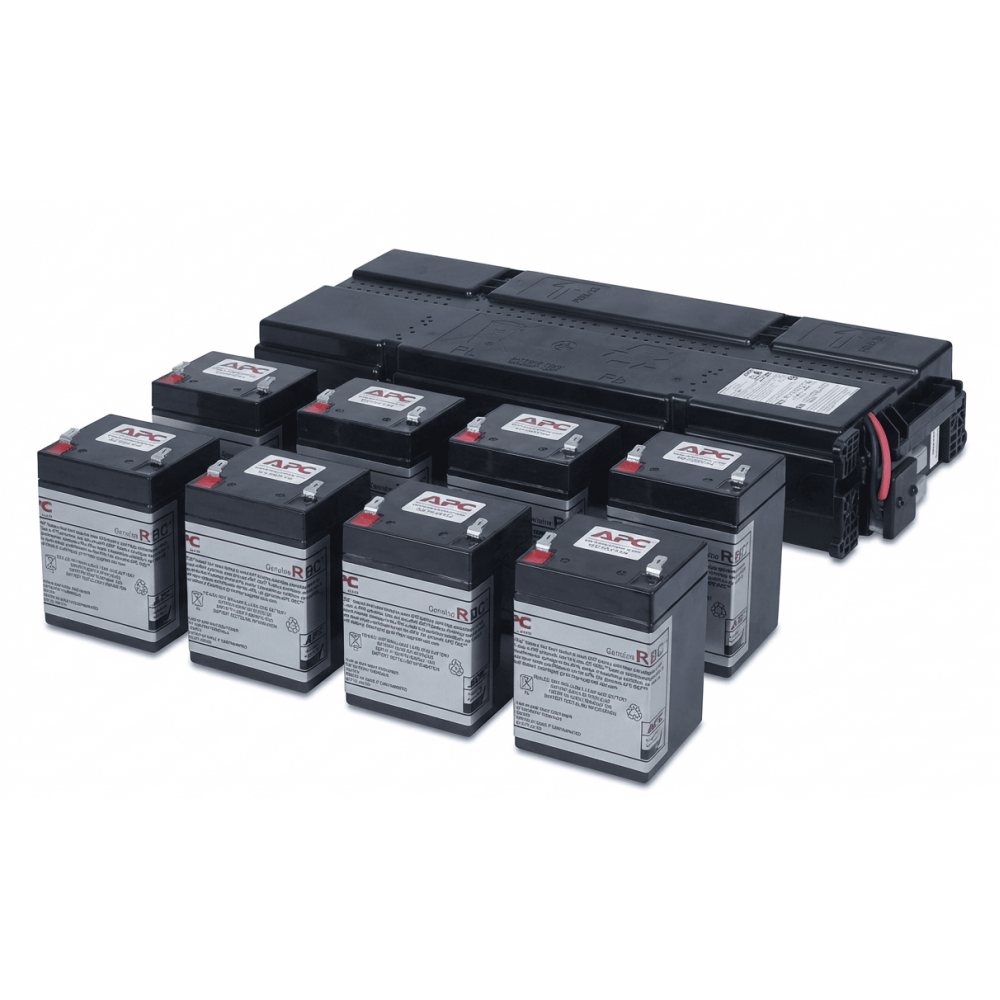

Комплект батарей для ДБЖ APC Smart-UPS SRT (RBC152) — це професійне рішення з 8 високоякісних герметичних акумуляторів High Rate, які підключаються послідовно для отримання робочої напруги 96V. Ці акумулятори серії HR забезпечують підвищену струмовіддачу та ідеально підходять для заміни вичерпаного ресурсу оригінальних батарей у потужних джерелах безперебійного живлення серії Smart-UPS SRT та інших сумісних моделей.
Основні характеристики та переваги:
- Комплектність: У комплекті вісім батарей 12V 5.8Ah для послідовного з'єднання. Критично важливо замінювати всі батареї одночасно для забезпечення балансної роботи 96V системи.
- High Rate технологія: Серія HR спеціально розроблена для інтенсивного розряду з підвищеною струмовіддачею до 79.5А. Низький внутрішній опір (~23 мОм) забезпечує стабільну роботу під піковими навантаженнями.
- Збільшена ємність: Номінал 5.8Ah на 16% перевищує стандартні 5.0Ah батареї, що гарантує довший час автономної роботи вашого обладнання.
- Готовність до роботи: Батареї постачаються у зарядженому стані, протестовані і готові до негайної експлуатації без додаткових процедур.
- Довговічність: При робочій температурі до 20°C, акумулятори забезпечують термін служби від 5 до 7 років. Важливо враховувати, що підвищення температури на 10°C може зменшити цей термін вдвічі.
- Сумісність: Розроблено для використання з ДБЖ APC Smart-UPS SRT3000XLI та SRT3000RMXLI, забезпечуючи точну відповідність технічним вимогам цих моделей.
- Екологічність: По закінченні терміну служби, акумулятори підлягають утилізації, оскільки містять речовини, здатні забруднювати навколишнє середовище.
Рекомендації щодо експлуатації:
- Уникайте глибокого розряду батарей нижче 10.2В на кожній батареї (81.6V на комплект з 8 батарей).
- При тривалому зберіганні рекомендується профілактичне заряджання до 13,6 В кожної батареї кожні 6-9 місяців.
- Обов'язково замінюйте всі вісім батарей одночасно — змішування старих та нових батарей призводить до дисбалансу та передчасного виходу з ладу.
- Можлива робота при від'ємних температурах з урахуванням зменшення ємності.
Загалом, комплект RBC152 — це надійне і безпечне джерело безперебійного живлення для серверних систем, яке не потребує додаткових зарядів або розрядів перед початком використання. Дотримуючись рекомендацій щодо експлуатації, ви забезпечите довгий термін служби ваших акумуляторів.
Технічна специфікація комплекту акумуляторів
Розуміння технічних параметрів допоможе уникнути помилок при виборі заміни та забезпечить максимальну продуктивність вашого ДБЖ.
| Параметр | Специфікація | Чому це важливо |
|---|---|---|
| Хімічна система | Свинцево-кислотна VRLA AGM | Герметична конструкція безпечна для приміщень, не вимагає обслуговування |
| Комплектація | 8 батарей по 12V | Послідовне з'єднання для отримання 96V |
| Номінальна напруга системи | 96 Вольт (8×12V) | Стандарт для потужних ДБЖ серії Smart-UPS SRT |
| Номінальна ємність | 5.8 Ампер-годин (Ah) кожна | Критичний параметр! Використання батарей іншої ємності порушує баланс системи |
| Габаритні розміри (кожної) | 90 × 70 × 106 мм | Точна відповідність розмірам необхідна для установки у відсік |
| Тип клем | T2 (Faston 250) - 6.35 мм | Вузькі клеми F1 (4.75 мм) призводять до перегріву та ризику займання |
| Енергоємність кожної | 69.6 Вт·год (Wh) | Загальна енергоємність системи 556.8 Wh визначає тривалість автономної роботи |
| Вага кожної батареї | 1.88 кг | Загальна вага комплекту 15.04 кг |
| Клас застосування | High Rate Discharge (UPS) | Оптимізована для високих струмів розряду протягом 3-15 хвилин |
| Час автономної роботи | 5-8 хвилин при повному навантаженні | Достатньо для коректного збереження даних та завершення роботи серверів |
Важливо!
Використання батарей з неправильними параметрами або заміна частини батарей з восьми може призвести до некоректної роботи ДБЖ, дисбалансу напруги, перегріву та передчасного виходу з ладу обладнання.
Особливості послідовного підключення восьми батарей
Ключова особливість комплекту RBC152 — це послідовне з'єднання восьми батарей 12V для отримання робочої напруги 96V, що використовується в потужних професійних ДБЖ серії SRT.
Чому важливо замінювати всі вісім батарей одночасно?
Це одне з найважливіших правил експлуатації систем з послідовним з'єднанням батарей:
- Проблема дисбалансу: При змішуванні старих та нових батарей виникає дисбаланс напруг. Нові батареї мають нижчий внутрішній опір і приймають більший зарядний струм, тоді як старі батареї недозаряджуються. Під час розряду старі батареї швидше досягають критичної напруги, обмежуючи роботу всієї системи.
- Ефект "найслабшої ланки": У послідовному з'єднанні загальна ємність системи обмежена найслабшою батареєю. Якщо стара батарея деградувала до 3Ah реальної ємності, то вся система працюватиме як 3Ah, навіть якщо решта батарей нові і мають 5.8Ah.
- Прискорена деградація нових батарей: Нові батареї постійно працюють в режимі перезаряду/недорозряду, намагаючись компенсувати слабкі старі батареї. Це призводить до їх прискореної деградації, і термін служби нових батарей скорочується в 2-3 рази.
- Ризик теплового розбалансування: Старі батареї з високим внутрішнім опором більше нагріваються під навантаженням. У закритому корпусі ДБЖ це може призвести до перегріву всіх батарей та небезпечних ситуацій.
Економічний аспект
Спроба "заощадити", замінивши частину батарей, насправді коштує дорожче. Через 3-6 місяців доведеться замінити решту батарей, а нові батареї вже частково деградують. Правильне рішення — заміна комплектом відразу.
Правильна схема підключення:
При послідовному з'єднанні восьми батарей:
- Плюс першої батареї → підключається до електроніки ДБЖ (червоний провід)
- Мінус першої батареї → з'єднується з плюсом другої батареї (сполучний провід)
- Послідовно з'єднуються всі вісім батарей через перемички мінус→плюс
- Мінус восьмої батареї → підключається до електроніки ДБЖ (чорний провід)
В результаті напруги підсумовуються: 12V × 8 = 96V, а ємність залишається 5.8Ah (не 46.4Ah!).
Експлуатація в умовах частих відключень електроенергії
Ситуація з енергопостачанням в Україні створює екстремальні умови для серверних ДБЖ. Розуміння цих умов допоможе продовжити термін служби обладнання.
Вплив циклічного режиму:
- Прискорена деградація: Часті відключення переводять батареї в жорсткий циклічний режим, що скорочує термін служби в 2-3 рази.
- Недостатній заряд: Батареї не встигають повністю зарядитися, що призводить до накопичення сульфатації пластин.
- Температурний стрес: Кожні 10°C понад оптимальні 20°C скорочують ресурс батарей вдвічі.
- Синхронне навантаження: Всі вісім батарей працюють синхронно. При виході з ладу однієї, решта також близькі до кінця терміну служби.
Рекомендації для максимального терміну служби:
- Вентиляція: Не розміщуйте ДБЖ у закритих шафах без примусового обдуву. Переконайтеся, що отвори не перекриті.
- Превентивна заміна: Проводьте планову заміну кожні 24-30 місяців замість 5-7 років. Це запобіжить здуттю батарей.
- Моніторинг температури: Контролюйте температуру в серверній, особливо влітку.
- Оптимізація навантаження: Підключайте лише критичне обладнання.
- Синхронне старіння: Замінюйте всі вісім батарей одночасно.
Для корпоративних клієнтів
Створіть графік планової заміни батарей для всього парку ДБЖ. Це дозволить уникнути масових відмов та забезпечить можливість оптової закупівлі.
Покрокова інструкція заміни комплекту акумуляторів
Моделі APC Smart-UPS SRT підтримують гарячу заміну батарей, що дозволяє виконувати обслуговування без повного вимкнення обладнання. Процес заміни комплекту RBC152 потребує уваги через велику кількість батарей та необхідність роботи з батарейним модулем.
Крок 1. Підготовка
- Гаряча заміна: Моделі SRT3000XLI та SRT3000RMXLI підтримують гарячу заміну батарей. ДБЖ може залишатися увімкненим та живити навантаження під час заміни.
- Приготуйте місце для старих батарей (вони важкі — близько 15 кг)
- Приготуйте викрутку Phillips (хрестова) для відкриття корпусу батарейного модуля
- Підготуйте смартфон або камеру для фотографування схеми з'єднання
- Переконайтеся, що у вас є повний комплект з 8 нових акумуляторів
Крок 2. Доступ до батарейного модуля
- Зніміть передню декоративну решітку/панель ДБЖ (зазвичай фіксується защіпками)
- За панеллю ви побачите батарейний модуль з роз'ємом
- Акуратно від'єднайте роз'єм батарейного модуля (потягніть за корпус роз'єму, а не за дроти)
- Витягніть батарейний модуль назовні за ручку або за корпус
- Перенесіть модуль на робочу поверхню
Крок 3. Відкриття корпусу батарейного модуля
- Викрутіть гвинти, що фіксують верхню кришку модуля (зазвичай 4-6 гвинтів)
- Акуратно зніміть верхню кришку
- Всередині ви побачите 8 акумуляторів, з'єднаних послідовно металевими перемичками
- ОБОВ'ЯЗКОВО: Зробіть декілька чітких фото схеми підключення з різних кутів!
Увага! Якщо батареї роздулися:
Якщо старі батареї роздулися і корпус модуля не відкривається або батареї не виймаються — застосуйте достатнє зусилля, але обережно. Можливо знадобиться акуратно розігнути металеві тримачі або використати пластиковий інструмент. При значній деформації корпусу може знадобитися частковий розбір металевого лотка.
Крок 4. Заміна акумуляторів
Рекомендований метод — покрокова заміна (1 за 1):
- Від'єднайте перемички від першого акумулятора, запам'ятавши полярність
- Витягніть старий акумулятор
- Встановіть новий акумулятор на те саме місце з тією самою орієнтацією
- Підключіть перемички до нового акумулятора, дотримуючись полярності
- Повторіть процедуру для всіх восьми акумуляторів по черзі
Альтернативний метод — заміна всіх відразу:
- Якщо ви вирішили замінити всі батареї одночасно — обов'язково зробіть детальні фото схеми з'єднання
- Від'єднайте основний роз'єм (якщо він всередині модуля)
- Послідовно від'єднайте всі перемички між батареями
- Витягніть всі старі акумулятори
- Встановіть нові акумулятори в тій самій орієнтації
- Підключіть перемички згідно з фотографіями: послідовне з'єднання мінус→плюс
Критично важливо!
- Уникайте короткого замикання: Не допускайте торкання інструментів до клем акумуляторів
- Не торкайтеся одночасно двох клем або клеми та металевого корпусу
- Уникайте торкання перемичок до сусідніх дротів або металевих частин модуля
- Коротке замикання може призвести до пошкодження нових акумуляторів, корпусу модуля, дротів та навіть до опіків
Крок 5. Збірка в зворотному порядку
- Переконайтеся, що всі перемички надійно закріплені та з'єднання міцні
- Акуратно укладіть дроти всередині модуля, щоб вони не защемлювалися кришкою
- Встановіть верхню кришку на місце
- Закрутіть гвинти фіксації кришки
- Встановіть батарейний модуль назад у ДБЖ
- Підключіть роз'єм батарейного модуля (почуєте клацання фіксації)
- Встановіть передню панель на місце
Крок 6. Автоматичне виявлення та налаштування
- ДБЖ через 30-60 секунд автоматично виявить нові батареї
- На дисплеї з'явиться повідомлення про виявлення нової батареї
- Встановіть поточну дату заміни через меню передньої панелі
- ДБЖ автоматично запустить калібрування та скине лічильники старіння
Крок 7. Налаштування через PowerChute (альтернатива)
- Відкрийте веб-інтерфейс PowerChute Business Edition
- Перейдіть до розділу "Battery"
- Встановіть "Installation Date" на поточну дату
- Збережіть — ДБЖ оновить калібрувальні дані
Крок 8. Перший заряд
- Залишіть ДБЖ підключеним до мережі на 8-10 годин для першого повного заряду комплекту
- В цей час батареї набудуть повну ємність
- Після цього комплект готовий до повноцінної експлуатації
Перевірка правильності підключення
Після першого заряду перевірте час автономної роботи: від'єднайте ДБЖ від мережі та проконтролюйте роботу під невеликим навантаженням. Для комплекту 5.8Ah при навантаженні 30-40% очікуваний час роботи — 8-12 хвилин. Якщо ДБЖ відключається швидко (менше 3 хвилин) — перевірте якість всіх з'єднань та полярність.
Калібрування: коли та навіщо воно потрібне
Після заміни батарей ДБЖ може показувати некоректний час роботи. Калібрування — це процес, під час якого контролер "навчається" розпізнавати характеристики нового комплекту.
Ознаки необхідності калібрування:
- PowerChute показує критично низький час роботи при повному заряді
- ДБЖ вимикається набагато раніше або пізніше очікуваного
- Продовжує світитися індикатор "Replace Battery"
- Нереалістичний час заряду
Автоматичне калібрування (рекомендовано):
- Через передню панель: Після встановлення дати заміни система автоматично запустить калібрування протягом 24-48 годин.
- Через PowerChute: Функція "Runtime Calibration" у веб-інтерфейсі. ДБЖ автоматично виконає розряд та перерахує дані.
- Мінімальне втручання: Достатньо оновити дату встановлення — ДБЖ самостійно адаптує прогнози.
Ручне калібрування (якщо недоступне автоматичне):
Використовуйте тільки якщо персонал не навчений або немає доступу до управління.
- Повний заряд: Залиште ДБЖ на 24 години для повного заряду.
- Підключення навантаження: 30-40% потужності (для SRT3000 це ~900-1200 Вт).
- Контрольований розряд: Відключіть від мережі і дозвольте розрядити до вимкнення (~8-12 хвилин).
- Повторний заряд: Підключіть до мережі на 12-24 години.
- Перевірка: Контролер матиме актуальні дані про ємність.
Застереження:
- Виконуйте коли відсутність живлення не критична
- Не частіше раз на 6 місяців
- Навантаження має бути стабільним
Рекомендація
Використовуйте автоматичне калібрування через панель або PowerChute. Ручне потребує планування відключення і додаткове навантаження на батареї.
Часто задавані питання
| Питання | Відповідь |
|---|---|
| Що таке комплект RBC152? | Це професійний комплект з восьми високоякісних герметичних акумуляторів 12V 5.8Ah High Rate, призначений для заміни вичерпаного ресурсу оригінальних батарей в ДБЖ APC Smart-UPS SRT3000 та сумісних моделях. |
| Чому потрібно замінювати всі вісім батарей одночасно? | Батареї з'єднані послідовно, і змішування старих та нових батарей призводить до дисбалансу напруг, прискореної деградації нових батарей та скорочення терміну служби всієї системи. |
| Яка напруга системи після підключення? | При послідовному з'єднанні восьми батарей по 12V отримуємо робочу напругу системи 96V (12V × 8 = 96V). |
| Який термін служби комплекту? | При температурі до 20°C — від 5 до 7 років у буферному режимі. В умовах частих блекаутів — 2-3 роки. Всі вісім батарей старіють синхронно. |
| Скільки часу працює ДБЖ від комплекту? | При повному навантаженні (3000VA) — 5-8 хвилин. При частковому навантаженні час збільшується пропорційно. |
| З якими моделями ДБЖ сумісний RBC152? | APC Smart-UPS SRT3000XLI, APC Smart-UPS SRT3000RMXLI та інші моделі серії SRT з аналогічними вимогами до 96V батарейної системи. |
| Заходи обережності | Уникайте розряду нижче 81.6V (10.2V на батарею). При зберіганні заряджайте кожні 6-9 місяців. Завжди замінюйте комплект повністю. |
| Чи потрібен заряд перед використанням? | Ні, комплект постачається зарядженим і готовим до роботи. Рекомендується перший повний заряд протягом 12-16 годин після встановлення. |
| Утилізація | Обов'язкова утилізація комплекту в спеціалізованих пунктах, оскільки містить близько 15 кг свинцю. Можливе отримання компенсації при здачі в пункти прийому металобрухту. |
