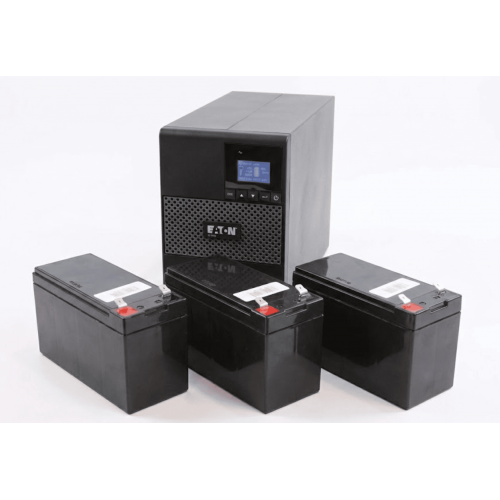

Батарея (АКБ) для ИБП Eaton 5P 1550 Tower | 744-A2223
Артикул: 744-A2223 | Производитель: B.B. Battery | Тип: VRLA AGM | Напряжение: 36V (3×12V) | Ёмкость: 9Ач (каждая) | Клеммы: F2 (Faston 6.35мм) | Размеры: 151×65×94мм | Вес комплекта: 8.2 кг (3 шт.) | Срок службы: 3-5 лет | Гарантия: 24 месяца
Обновлено:
АКБ для ИБП Eaton 5P 1550 Tower | 744-A2223 — это высококачественный комплект из трёх герметичных и необслуживаемых аккумуляторов, идеально подходящий для замены исчерпавших ресурс оригинальных аккумуляторов в источниках бесперебойного питания профессиональной серии Eaton 5P. Этот комплект обеспечивает полное соответствие характеристик времени автономной работы и срока службы, гарантируя надёжность и устойчивость вашему оборудованию в работе.
Официальный партномер Eaton
744-A2223 — официальный партномер комплекта батарей для башенных моделей Eaton 5P1500 и 5P1550G. Это полностью готовый картридж с предсмонтированными батареями и кабелями. Размеры картриджа: 10,2 × 33 × 22,9 см. Вес: 8,2 кг.
Основные характеристики и преимущества:
- Безопасность: АКБ для ИБП Eaton 5P 1550 Tower безопасен для использования в закрытых помещениях благодаря 99% рекомбинации внутренних газов во время заряда и разряда.
- Эффективность: Поставляется в заряженном состоянии, протестирован и готов к немедленной эксплуатации.
- Долговечность: При рекомендуемой рабочей температуре до 25°C аккумулятор обеспечивает срок службы от 3 до 5 лет. Технология ABM (Advanced Battery Management) может продлить ресурс на 50%.
- Горячая замена (Hot Swap): Серия Eaton 5P поддерживает замену батарей без выключения ИБП и оборудования, что критично для серверных и непрерывных процессов.
- Универсальность: Подходит для использования в ИБП Eaton серии 5P (модели 5P1500, 5P1550G Tower).
- Экологичность: По окончании срока службы аккумулятор подлежит утилизации в специализированных центрах переработки.
Рекомендации по эксплуатации:
- Избегайте глубокого разряда аккумулятора ниже 10.2В на элемент.
- При длительном хранении рекомендуется профилактическая зарядка каждые 6 месяцев.
- Оптимальная температура эксплуатации: 25°C. Каждые 10°C выше сокращают ресурс вдвое.
- Новая батарея требует 48 часов зарядки для достижения полной ёмкости.
Техническая спецификация аккумулятора
| Параметр | Спецификация | Почему это важно |
|---|---|---|
| Химическая система | Свинцово-кислотная VRLA AGM | Герметичная конструкция безопасна для помещений, не требует обслуживания |
| Номинальное напряжение | 12 Вольт (каждая батарея) | 3 батареи соединены последовательно дают 36V |
| Номинальная ёмкость | 9 Ампер-часов (Ач) каждая | Критический параметр! Использование батарей 7Ач уменьшает время работы на 30-40% |
| Габаритные размеры (батарея) | 151 × 65 × 94 мм (каждая) | Точное соответствие размерам необходимо для установки |
| Габаритные размеры (картридж) | 10,2 × 33 × 22,9 см | Размеры официального картриджа 744-A2223 |
| Тип клемм | F2 (Faston 250) - 6.35 мм | Узкие клеммы F1 (4.75 мм) приводят к перегреву |
| Энергоёмкость комплекта | 324 Вт·ч (Wh) | Определяет продолжительность автономной работы под нагрузкой |
| Вес комплекта | 8.2 кг (3 батареи) | Важно учитывать при транспортировке и установке |
| Класс применения | High Rate Discharge (UPS) | Оптимизирована для высоких токов разряда |
| Партномер Eaton | 744-A2223 | Официальный картридж для 5P1500/5P1550G Tower |
Технические характеристики ИБП Eaton 5P 1550 Tower
| Параметр | Значение |
|---|---|
| Мощность | 1550 VA / 1100 W |
| Напряжение входа | 230V (регулируемое: 160-294V) |
| Выходные соединения | 8× IEC C13 разъёмы, 230V |
| Батареи | 3× 12V/9Ач свинцово-кислотные (VRLA) |
| Замена батарей | Пользовательская (user-replaceable) |
| Горячая замена батарей | Да (Hot Swap) |
| Резервное питание при полной нагрузке | ~4 минуты при 1100W |
| Резервное питание при 50% нагрузке | ~11-13 минут при 550W |
| Технология | Line-Interactive с чистым синусоидальным выходом |
| Управление батареей | ABM (Advanced Battery Management) — продлевает жизнь на 50% |
| Температура эксплуатации | 0° до 40°C |
| Уровень шума | <45 дБ на 1 метр |
| Гарантия | 3 года на электронику, 3 года на батареи |
Важно: Совместимость форм-факторов!
Башенные (Tower) и стоечные (Rack 1U) модели имеют РАЗНЫЕ картриджи батарей! Картридж 744-A2223 подходит ТОЛЬКО для башенных моделей 5P1500, 5P1550G. Для стоечных моделей 5P1500R, 5P1550GR используется EBP-0807.
Почему критически важна правильная ёмкость?
Одна из самых распространённых ошибок при выборе батареи — установка аккумулятора меньшей ёмкости (7Ач или 7.2Ач). Хотя такие батареи имеют идентичные габариты и физически подходят, их использование приводит к серьёзным последствиям:
- Уменьшение времени автономной работы на 30-40%: Из-за нелинейности разрядных характеристик свинцовых аккумуляторов (закон Пейкерта), реальное время работы падает значительно больше, чем пропорциональная разница ёмкости.
- Проблема "voltage sag" (просадка напряжения): Батареи 7Ач не рассчитаны на высокие токи разряда 1100W нагрузки. Это приводит к преждевременному выключению системы.
- Перегрев и сокращение срока службы: Работа на пределе возможностей батареи приводит к ускоренной деградации.
Эксплуатация в условиях частых отключений электроэнергии
Влияние циклического режима работы:
- Ускоренная деградация: ИБП спроектированы для буферного режима (float service). Частые циклы заряд-разряд сокращают срок службы в 2-3 раза.
- Недостаточное время для полного заряда: При частых отключениях батарея не успевает полностью зарядиться, что приводит к сульфатации пластин.
- Температурный стресс: Каждые 10°C сверх 25°C сокращают ресурс батареи вдвое.
Рекомендации для максимального срока службы:
- Обеспечьте вентиляцию: Не размещайте ИБП в закрытых нишах или вблизи источников тепла.
- Превентивная замена: В условиях частых блекаутов меняйте батареи каждые 18-24 месяца вместо стандартных 3-5 лет.
- Оптимизация нагрузки: Подключайте к ИБП только критическое оборудование.
Пошаговая инструкция замены аккумулятора
Процесс замены батареи в Eaton 5P 1550 является простым благодаря поддержке горячей замены (Hot Swap). Детальную видео-инструкцию смотрите в начале страницы.
Шаг 1. Подготовка
- Модель поддерживает Hot Swap — выключать ИБП не обязательно
- Для безопасности рекомендуется выключить критическое оборудование
- Подготовьте новый комплект батарей 744-A2223 или 3× совместимых аккумулятора 12В 9Ач
Шаг 2. Доступ к батарейному отсеку
- Снимите переднюю панель ИБП
- Отключите батареи — тяните за разъём, НЕ за кабели
- Удалите защитную крышку батареи (1 винт)
Шаг 3. Замена батарей
- Потяните батарею за пластиковый язычок
- Установите новую батарею в обратном порядке
- Важно: Лёгкое искрение во время подключения — это нормально, не указывает на повреждение
Шаг 4. Первый заряд
- Новая батарея требует 48 часов зарядки для достижения полной ёмкости
- Не нагружайте ИБП полностью до завершения зарядки
Сброс ошибки "Replace Battery" после замены
Самая частая проблема: пользователи устанавливают новые батареи, но ИБП всё ещё выдаёт сигнал о замене батареи.
Процедура сброса:
- Отключите основное питание ИБП от розетки
- Отключите батареи от ИБП (отсоедините разъём)
- Подождите минимум 5 минут (дайте конденсаторам разрядиться)
- Нажмите кнопку включения (без питания) — это критически важно!
- Подключите батареи обратно
- Подключите основное питание
ИБП должен перезагрузиться и запросить язык — это признак успешного сброса.
Ошибка 0x607 — самая частая проблема
Код ошибки 0x607 — это самая распространённая ошибка батареи в серии Eaton 5P.
Причины:
- Вздутие конденсатора C39 на главной плате
- Проблемы с обнаружением батареи на плате
- Устаревшие версии прошивки
- Низкое напряжение батареи (менее 11,8В на элемент)
Решение:
- Обновите прошивку до последней версии
- Проверьте, не вздут ли конденсатор C39
- Выполните полный сброс питания (отключите сеть и батарею на 5+ минут)
- Если батарея показывает 0% — зарядите её внешним зарядным устройством перед установкой
Тестирование батареи на исправность
Автоматический тест:
- Удерживайте кнопку "Test/Alarm Reset" 1+ секунду, пока ИБП не подаст звуковой сигнал
- ИБП перейдёт на батарею для короткой проверки нагрузки
- Результат появится на дисплее LCD
Ручной тест:
- Отключите сетевое питание
- Подключите нагрузку (компьютер, маршрутизатор и т.д.)
- Записывайте время работы
- Ожидаемое время для 5P1550 при 550W — 11-13 минут
Если батареи показывают менее 70% ожидаемой ёмкости — замените их.
Хранение запасных батарей
- Батареи саморазряжаются даже без использования — это естественная химическая реакция
- Хранение более 6 месяцев требует перезарядки
- Новые батареи от Eaton имеют минимум 3-месячный срок хранения от завода
- Рекомендация: Храните в прохладном месте (не выше 25°C) и перезаряжайте каждые 6 месяцев
Утилизация отработанных аккумуляторов
- ЗАПРЕЩАЕТСЯ: Выбрасывать батареи в бытовой мусор или бросать в огонь
- НУЖНО: Сдать батареи в специализированные центры переработки
- Наклейте электрическую ленту на клеммы, чтобы предотвратить случайный контакт
- В Украине переработка свинцово-кислотных батарей обязательна по экологическому законодательству
- Пункты приёма металлолома принимают старые батареи с компенсацией 100-150 грн за комплект
Часто задаваемые вопросы
| Вопрос | Ответ |
|---|---|
| Как сбросить ошибку "Replace Battery" после замены? | Отключите ИБП от сети, отсоедините батареи, подождите 5+ минут. Нажмите кнопку включения (без питания). Подключите батареи и сеть. ИБП запросит язык — это признак успешного сброса. |
| Что такое ошибка 0x607? | Самая частая ошибка батареи. Причины: вздутие конденсатора C39, проблемы с прошивкой, низкое напряжение батареи. Решение: обновите прошивку, выполните полный сброс, проверьте конденсатор. |
| Можно ли заменить батареи без выключения (Hot-Swap)? | Да, это безопасно и рекомендовано. Тяните за разъём, не за кабели. Лёгкое искрение — нормально. Новая батарея требует 48 часов зарядки для полной ёмкости. |
| Каков срок службы батарей? | 3-5 лет при 25°C. Eaton рекомендует замену после 4 лет. За каждые 10°C выше 25°C срок сокращается вдвое. Технология ABM может продлить ресурс на 50%. |
| Почему время работы меньше, чем ожидалось? | Причины: батареи устарели (3+ лет), недостаточная зарядка, нагрузка больше, температура выше 25°C. При полной нагрузке (1100W) — 4 мин, при 550W — 11-13 мин. |
| Какие батареи совместимы с 5P 1550 Tower? | Официальный картридж: 744-A2223. Альтернатива: 3× батареи 12V 9Ah с клеммами F2. ВАЖНО: для Rack 1U моделей (5P1550GR) используется EBP-0807! |
| Как правильно хранить запасные батареи? | Храните в прохладном месте (не выше 25°C). Батареи саморазряжаются — перезаряжайте каждые 6 месяцев. |
| Как протестировать батарею? | Удерживайте кнопку "Test/Alarm Reset" 1+ секунду. Или отключите сеть и замерьте время работы. Ожидаемое время при 550W — 11-13 минут. |
Рекомендуем ознакомиться с нашим полным ассортиментом АКБ для Eaton 5P в каталоге
Характеристики
Вес
Вес
2,5 Кг
Габариты, мм
Длинна
150 мм
Ширина
65 мм
Высота
100 мм
