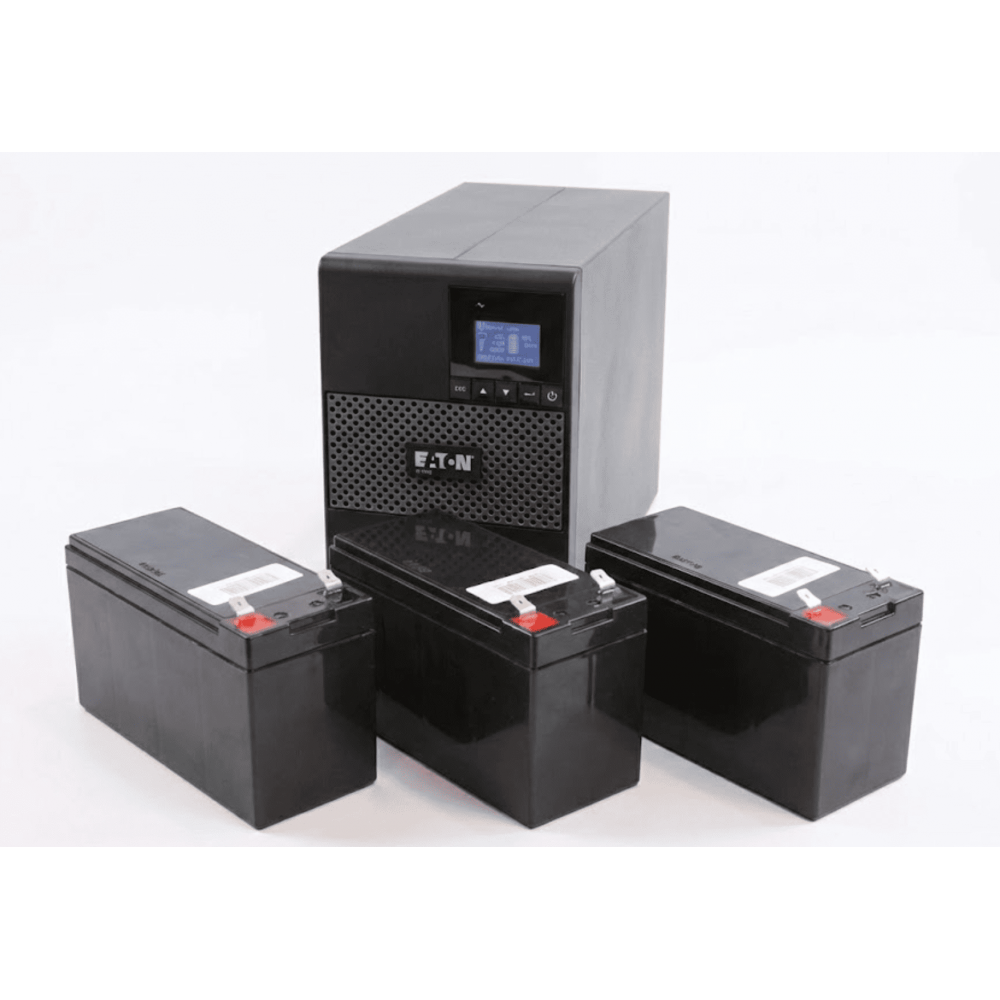

Батарея (АКБ) для ДБЖ Eaton 5P 1550 Tower | 744-A2223
Артикул: 744-A2223 | Виробник: B.B. Battery | Тип: VRLA AGM | Напруга: 36V (3×12V) | Ємність: 9Аг (кожна) | Клеми: F2 (Faston 6.35мм) | Розміри: 151×65×94мм | Вага комплекту: 8.2 кг (3 шт.) | Термін служби: 3-5 років | Гарантія: 24 місяці
Оновлено:
АКБ для ДБЖ Eaton 5P 1550 Tower | 744-A2223 — це високоякісний комплект з трьох герметичних і необслуговуваних акумуляторів, ідеально підходить для заміни вичерпаного ресурсу оригінальних акумуляторів в джерелах безперебійного живлення професійної серії Eaton 5P. Цей комплект забезпечує повну відповідність характеристик часу автономної роботи і терміну служби, гарантуючи надійність та стійкість вашому обладнанню в роботі.
Офіційний партномер Eaton
744-A2223 — офіційний партномер комплекту батарей для вежевих моделей Eaton 5P1500 та 5P1550G. Це повністю готовий картридж з передзмонтованими батареями та кабелями. Розміри картриджа: 10,2 × 33 × 22,9 см. Вага: 8,2 кг.
Основні характеристики та переваги:
- Безпека: АКБ для ДБЖ Eaton 5P 1550 Tower безпечний для використання в закритих приміщеннях завдяки 99% рекомбінації внутрішніх газів під час заряду та розряду.
- Ефективність: Постачається у зарядженому стані, протестований і готовий до негайної експлуатації.
- Довговічність: При рекомендованій робочій температурі до 25°C, акумулятор забезпечує термін служби від 3 до 5 років. Технологія ABM (Advanced Battery Management) може подовжити ресурс на 50%.
- Гаряча заміна (Hot Swap): Серія Eaton 5P підтримує заміну батарей без вимкнення ДБЖ та обладнання, що критично для серверних та безперервних процесів.
- Універсальність: Підходить для використання в ДБЖ Eaton серії 5P (моделі 5P1500, 5P1550G Tower).
- Екологічність: По закінченні терміну служби, акумулятор підлягає утилізації в спеціалізованих центрах переробки.
Рекомендації щодо експлуатації:
- Уникайте глибокого розряду акумулятора нижче 10.2В на елемент.
- При тривалому зберіганні рекомендується профілактичне заряджання кожні 6 місяців.
- Оптимальна температура експлуатації: 25°C. Кожні 10°C вище скорочують ресурс вдвічі.
- Нова батарея потребує 48 годин зарядки для досягнення повної ємності.
Технічна специфікація акумулятора
| Параметр | Специфікація | Чому це важливо |
|---|---|---|
| Хімічна система | Свинцево-кислотна VRLA AGM | Герметична конструкція безпечна для приміщень, не вимагає обслуговування |
| Номінальна напруга | 12 Вольт (кожна батарея) | 3 батареї з'єднані послідовно дають 36V |
| Номінальна ємність | 9 Ампер-годин (Аг) кожна | Критичний параметр! Використання батарей 7Аг зменшує час роботи на 30-40% |
| Габаритні розміри (батарея) | 151 × 65 × 94 мм (кожна) | Точна відповідність розмірам необхідна для установки |
| Габаритні розміри (картридж) | 10,2 × 33 × 22,9 см | Розміри офіційного картриджа 744-A2223 |
| Тип клем | F2 (Faston 250) - 6.35 мм | Вузькі клеми F1 (4.75 мм) призводять до перегріву |
| Енергоємність комплекту | 324 Вт·год (Wh) | Визначає тривалість автономної роботи під навантаженням |
| Вага комплекту | 8.2 кг (3 батареї) | Важливо враховувати при транспортуванні та встановленні |
| Клас застосування | High Rate Discharge (UPS) | Оптимізована для високих струмів розряду |
| Партномер Eaton | 744-A2223 | Офіційний картридж для 5P1500/5P1550G Tower |
Технічні характеристики ДБЖ Eaton 5P 1550 Tower
| Параметр | Значення |
|---|---|
| Потужність | 1550 VA / 1100 W |
| Напруга входу | 230V (регульована: 160-294V) |
| Вихідні з'єднання | 8× IEC C13 розєми, 230V |
| Батареї | 3× 12V/9Аг свинцево-кислотні (VRLA) |
| Заміна батарей | Користувацька (user-replaceable) |
| Гаряча заміна батарей | Так (Hot Swap) |
| Резервне живлення при повному навантаженні | ~4 хвилини при 1100W |
| Резервне живлення при 50% навантаженні | ~11-13 хвилин при 550W |
| Технологія | Line-Interactive з чистим синусоїдальним виходом |
| Керування батареєю | ABM (Advanced Battery Management) — подовжує життя на 50% |
| Температура експлуатації | 0° до 40°C |
| Рівень шуму | <45 дБ на 1 метр |
| Гарантія | 3 роки на електроніку, 3 роки на батареї |
Важливо: Сумісність форм-факторів!
Вежеві (Tower) та стійкові (Rack 1U) моделі мають РІЗНІ картриджі батарей! Картридж 744-A2223 підходить ТІЛЬКИ для вежевих моделей 5P1500, 5P1550G. Для стійкових моделей 5P1500R, 5P1550GR використовується EBP-0807.
Чому критично важлива правильна ємність?
Одна з найпоширеніших помилок при виборі батареї — встановлення акумулятора меншої ємності (7Аг або 7.2Аг). Хоча такі батареї мають ідентичні габарити і фізично підходять, їх використання призводить до серйозних наслідків:
- Зменшення часу автономної роботи на 30-40%: Через нелінійність розрядних характеристик свинцевих акумуляторів (закон Пейкерта), реальний час роботи падає значно більше, ніж пропорційна різниця ємності.
- Проблема "voltage sag" (просідання напруги): Батареї 7Аг не розраховані на високі струми розряду 1100W навантаження. Це призводить до передчасного вимкнення системи.
- Перегрів та зменшення терміну служби: Робота на межі можливостей батареї призводить до прискореної деградації.
Експлуатація в умовах частих відключень електроенергії
Вплив циклічного режиму роботи:
- Прискорена деградація: ДБЖ спроектовані для буферного режиму (float service). Часті цикли заряд-розряд скорочують термін служби в 2-3 рази.
- Недостатній час для повного заряду: При частих відключеннях батарея не встигає повністю зарядитися, що призводить до сульфатації пластин.
- Температурний стрес: Кожні 10°C понад 25°C скорочують ресурс батареї вдвічі.
Рекомендації для максимального терміну служби:
- Забезпечте вентиляцію: Не розміщуйте ДБЖ у закритих нішах або поблизу джерел тепла.
- Превентивна заміна: В умовах частих блекаутів замінюйте батареї кожні 18-24 місяці замість стандартних 3-5 років.
- Оптимізація навантаження: Підключайте до ДБЖ лише критичне обладнання.
Покрокова інструкція заміни акумулятора
Процес заміни батареї в Eaton 5P 1550 є простим завдяки підтримці гарячої заміни (Hot Swap). Детальну відео-інструкцію дивіться на початку сторінки.
Крок 1. Підготовка
- Модель підтримує Hot Swap — вимикати ДБЖ не обов'язково
- Для безпеки рекомендується вимкнути критичне обладнання
- Підготуйте новий комплект батарей 744-A2223 або 3× сумісних акумуляторів 12В 9Аг
Крок 2. Доступ до батарейного відсіку
- Зніміть передню панель ДБЖ
- Відключіть батареї — тягніть за роз'єм, НЕ за кабелі
- Видаліть захисну кришку батареї (1 гвинт)
Крок 3. Заміна батарей
- Потягніть батарею за пластиковий язичок
- Встановіть нову батарею у зворотному порядку
- Важливо: Легке іскріння під час підключення — це нормально, не вказує на пошкодження
Крок 4. Перший заряд
- Нова батарея потребує 48 годин зарядки для досягнення повної ємності
- Не навантажуйте ДБЖ повністю до завершення зарядки
Скидання помилки "Replace Battery" після заміни
Найчастіша проблема: користувачі встановлюють нові батареї, але ДБЖ все ще видає сигнал про заміну батареї.
Процедура скидання:
- Відключіть основне живлення ДБЖ від розетки
- Відключіть батареї від ДБЖ (від'єднайте роз'єм)
- Чекайте мінімум 5 хвилин (дайте конденсаторам розрядитися)
- Натисніть кнопку ввімкнення (без живлення) — це критично важливо!
- Підключіть батареї назад
- Підключіть основне живлення
ДБЖ повинен перезавантажитися та запитати мову — це ознака успішного скидання.
Помилка 0x607 — найчастіша проблема
Код помилки 0x607 — це найпоширеніша помилка батареї в серії Eaton 5P.
Причини:
- Здуття конденсатора C39 на головній платі
- Проблеми з виявленням батареї на платі
- Застарілі версії прошивки
- Низька напруга батареї (менше 11,8В на елемент)
Рішення:
- Оновіть прошивку на останню версію
- Перевірте, чи конденсатор C39 не має здуття
- Виконайте повний скид живлення (відключіть мережу та батарею на 5+ хвилин)
- Якщо батарея показує 0% — зарядіть її зовнішнім зарядним пристроєм перед встановленням
Тестування батареї на справність
Автоматичний тест:
- Утримуйте кнопку "Test/Alarm Reset" 1+ секунду, доки ДБЖ не подасть звуковий сигнал
- ДБЖ перейде на батарею для короткої перевірки навантаження
- Результат з'явиться на дисплеї LCD
Ручний тест:
- Відключіть мережеве живлення
- Підключіть навантаження (комп'ютер, маршрутизатор тощо)
- Записуйте час роботи
- Очікуваний час для 5P1550 при 550W — 11-13 хвилин
Якщо батареї показують менше 70% очікуваної ємності — замініть їх.
Зберігання запасних батарей
- Батареї самовипалюються навіть без використання — це природна хімічна реакція
- Зберігання більше 6 місяців вимагає перезарядження
- Нові батареї від Eaton мають мінімум 3-місячний термін зберіганості від заводу
- Рекомендація: Зберігайте в прохолодному місці (не вище 25°C) і перезаряджайте кожні 6 місяців
Утилізація відпрацьованих акумуляторів
- ЗАБОРОНЯЄТЬСЯ: Викидати батареї в побутовий смітник або кидати у вогонь
- ПОТРІБНО: Здати батареї в спеціалізовані центри переробки
- Наклейте електричну стрічку на клеми, щоб запобігти випадковому контакту
- В Україні переробка свинцево-кислотних батарей є обов'язковою за екологічним законодавством
- Пункти прийому металобрухту приймають старі батареї з компенсацією 100-150 грн за комплект
Часто задавані питання
| Питання | Відповідь |
|---|---|
| Як скинути помилку "Replace Battery" після заміни? | Відключіть ДБЖ від мережі, від'єднайте батареї, зачекайте 5+ хвилин. Натисніть кнопку ввімкнення (без живлення). Підключіть батареї та мережу. ДБЖ запитає мову — це ознака успішного скидання. |
| Що таке помилка 0x607? | Найчастіша помилка батареї. Причини: здуття конденсатора C39, проблеми з прошивкою, низька напруга батареї. Рішення: оновіть прошивку, виконайте повний скид, перевірте конденсатор. |
| Чи можна замінити батареї без вимкнення (Hot-Swap)? | Так, це безпечно та рекомендовано. Тягніть за роз'єм, не за кабелі. Легке іскріння — нормально. Нова батарея потребує 48 годин зарядки для повної ємності. |
| Який термін служби батарей? | 3-5 років при 25°C. Eaton рекомендує заміну після 4 років. За кожні 10°C вище 25°C термін скорочується вдвічі. Технологія ABM може подовжити ресурс на 50%. |
| Чому час роботи менший, ніж очікувалось? | Причини: батареї застаріли (3+ років), недостатня зарядка, навантаження більше, температура вище 25°C. При повному навантаженні (1100W) — 4 хв, при 550W — 11-13 хв. |
| Які батареї сумісні з 5P 1550 Tower? | Офіційний картридж: 744-A2223. Альтернатива: 3× батареї 12V 9Ah з клемами F2. ВАЖЛИВО: для Rack 1U моделей (5P1550GR) використовується EBP-0807! |
| Як правильно зберігати запасні батареї? | Зберігайте в прохолодному місці (не вище 25°C). Батареї самовипалюються — перезаряджайте кожні 6 місяців. |
| Як протестувати батарею? | Утримуйте кнопку "Test/Alarm Reset" 1+ секунду. Або відключіть мережу та заміряйте час роботи. Очікуваний час при 550W — 11-13 хвилин. |
Рекомендуємо ознайомитися з нашим повним асортиментом АКБ для Eaton 5P у каталозі
