E3SBT4 — Комплект внутренних аккумуляторов APC Easy UPS 3S (40 шт, 12V 7.2Ah)
Обновлено:
Трёхфазные ИБП промышленного класса Schneider Electric Easy UPS 3S после 4–5 лет работы требуют замены батарейного массива. Модуль E3SBT4 состоит из четырёх металлических корзин с 40 свинцово-кислотными элементами 12V 7.2Ah. Данный сервисный комплект содержит именно эти 40 герметичных необслуживаемых аккумуляторов (VRLA AGM) для полного восстановления ресурса одного батарейного массива (String) без замены металлических лотков.
В отличие от plug-and-play замены, этот комплект предназначен для сервисной или самостоятельной перепаковки: новые элементы устанавливаются в уже имеющиеся оригинальные металлические корзины E3SBT4. Металлические каркасы изнашиваются значительно медленнее химических элементов, что существенно снижает стоимость обслуживания. После правильной перепаковки модуль обеспечивает полное заявленное время автономной работы Easy UPS 3S.
Важно! Это сервисный комплект, а не готовый модуль
В комплект входят исключительно свинцовые элементы питания (40 шт, 12V 7.2Ah). Металлические корзины, лотки и чёрные силовые коннекторы не входят. Для установки необходимы оригинальные металлические корзины от старого модуля E3SBT4. Если вам нужен полностью собранный plug-and-play батарейный модуль — этот вариант не подойдёт.
Ключевые особенности и преимущества сервисного комплекта E3SBT4:
- Полная замена string по оптимальной стоимости: 40 элементов покрывают один полный батарейный массив ИБП Easy UPS 3S, восстанавливая заявленную автономию без приобретения новых металлических корзин.
- Идентичная оригиналу химия: Параметры 12V 7.2Ah точно соответствуют оригинальным элементам — напряжение string (480V DC) и ёмкость остаются неизменными, BMS ИБП не требует перепрограммирования.
- Безопасная VRLA-конструкция: Герметичные необслуживаемые элементы с рекомбинацией газов (99%) безопасны для серверных и технических помещений без дополнительной вентиляции.
- Идентификация по цвету коннекторов: Силовые коннекторы корзин E3SBT4 имеют чёрный цвет — ключевой признак 7.2Ah-серии. Зелёные коннекторы соответствуют модулям на 9Ah (E3SBTH4), и эти серии несовместимы между собой.
- Длительный ресурс: Расчётный срок службы 4–5 лет (спецификация Eurobat, буферный режим при 20–25 °C). В условиях регулярных отключений на Украине — ожидаемый ресурс 2–3 года.
- Экологическая ответственность: Свинецсодержащие аккумуляторы подлежат обязательной утилизации через сертифицированные пункты приёма — самостоятельное захоронение запрещено.
Совместимость комплекта E3SBT4:
Комплект внутренних аккумуляторов E3SBT4 (7.2Ah, чёрные коннекторы) используется в следующих устройствах:
- Schneider Electric Easy UPS 3S 10 kVA (трёхфазный)
- Schneider Electric Easy UPS 3S 15 kVA (трёхфазный)
- Schneider Electric Easy UPS 3S 20 kVA (трёхфазный)
- Schneider Electric Easy UPS 3S 30 kVA (трёхфазный)
- Schneider Electric Easy UPS 3S 40 kVA (трёхфазный)
Смежные батарейные комплекты серии Easy UPS 3S в нашем каталоге:
- E3SBTU — 10 шт. (1 корзина, 12V 7.2Ah) — для замены одной из четырёх корзин
- E3SBTH4 — 40 шт. (12V 9Ah, зелёные коннекторы) — расширенная ёмкость
- E3SBTHU — 10 шт. (12V 9Ah, зелёные коннекторы) — 1 корзина расширенной ёмкости
Советы по правильной эксплуатации:
- Не допускайте разряда ниже 10.5V на один элемент (420V на весь string 40 x 12V).
- Храните модули при 10–25 °C; каждые 6 месяцев проводите профилактический подзаряд.
- Заменяйте все 40 элементов одновременно — частичная замена приводит к дисбалансу string и преждевременному выходу новых элементов из строя.
- Не смешивайте элементы 7.2Ah (E3SBT4) и 9Ah (E3SBTH4) в одном string — разная ёмкость нарушает баланс всего массива.
- При монтаже проверяйте полярность: чёрные коннекторы соответствуют исключительно 7.2Ah-серии.
Правильно выполненная перепаковка полностью восстанавливает ресурс модуля E3SBT4 и гарантирует защиту критического оборудования на следующие 4–5 лет.
Детальные технические параметры аккумуляторного комплекта E3SBT4
Знание технических характеристик поможет убедиться в правильном выборе сервисного комплекта и обеспечить оптимальную работу ИБП Easy UPS 3S после замены.
| Параметр | Спецификация | Почему это важно |
|---|---|---|
| Химическая система | Свинцово-кислотная VRLA AGM | Герметичная конструкция безопасна для серверных помещений, не требует обслуживания и доливания электролита |
| Комплектация | 40 элементов (1 полный string) | Один комплект закрывает все 4 металлические корзины модуля E3SBT4 — оптимальная единица заказа для плановой замены |
| Напряжение string | 480V DC (40 x 12V последовательно) | Соответствует требованиям DC-шины трёхфазных Easy UPS 3S; изменение количества элементов недопустимо |
| Номинальная ёмкость | 7.2 Ампер-часов (Ah) | Критический параметр! Смешивание 7.2Ah и 9Ah в одном string нарушает баланс и ускоряет износ всех элементов |
| Размеры одного элемента | 151 x 65 x 94 мм (Д x Ш x В) | Стандартный форм-фактор SLA; подходит в штатные металлические лотки без модификаций |
| Размеры собранного модуля | 157 x 428 x 760 мм (В x Ш x Г) | Соответствует посадочному месту в шасси Easy UPS 3S и внешнем шкафу E3SXR6 |
| Идентификация модуля | Чёрные силовые коннекторы (на корзинах) | Ключевой признак 7.2Ah-серии. Зелёные коннекторы — только у 9Ah-модулей (E3SBTH4). Разный шаг клемм исключает путаницу |
| Вес элементов | ~88–95 кг (без металлических лотков) | Для транспортировки и монтажа требуются два специалиста; необходима координация с сервисными инженерами |
| Температура эксплуатации | 0 °C до +40 °C | Допустимый диапазон для большинства серверных; при T выше 25 °C каждые 10 °C сокращают ресурс вдвое |
| Срок службы (Design Life) | 4–5 лет (Eurobat, при 20–25 °C) | Определяет плановый цикл замены; в условиях регулярных отключений на Украине рекомендуется сократить до 2–3 лет |
Важно!
Использование элементов несоответствующей ёмкости (например, 9Ah вместо 7.2Ah) или частичная замена string (только 1–2 корзины вместо 4) приводит к дисбалансу напряжений, перегреву и преждевременному выходу оборудования из строя. Всегда заменяйте полный комплект 40 элементов одновременно.
Архитектура батарейного массива Easy UPS 3S: почему нужно заменять весь string
Батарейный модуль E3SBT4 построен по принципу последовательного соединения: все 40 элементов объединены в единую цепь (string) с суммарным напряжением 480V DC. Эта DC-шина питает инвертор ИБП Easy UPS 3S во время отключения сети. Понимание этой архитектуры объясняет, почему одновременная замена всех 40 элементов является технической необходимостью, а не просто рекомендацией.
Почему одновременная замена всех 40 элементов обязательна?
Это фундаментальный принцип работы систем с последовательным соединением аккумуляторов:
- Дисбаланс ёмкостей: В последовательном string ёмкость ограничивается самым слабым элементом. Если в массиве есть один деградировавший элемент на 5Ah, весь string ведёт себя как 5Ah — теряется до 30% автономии даже при новых элементах в остальных корзинах.
- Принцип "слабого звена": BMS ИБП Easy UPS 3S отслеживает напряжение каждой группы. Один деградировавший элемент провоцирует преждевременное срабатывание защиты от глубокого разряда и отключение нагрузки.
- Ускоренная деградация новых элементов: Новые 7.2Ah-элементы, установленные рядом со старыми, заряжаются и разряжаются неравномерно — ресурс новых сокращается в 2–3 раза.
- Тепловой риск в закрытом шасси: Дисбаланс вызывает повышенный саморазогрев отдельных элементов внутри герметично закрытых металлических корзин, что создаёт риск теплового разгона.
Экономическая целесообразность полной замены
Частичная замена 10 элементов вместо 40 стоит дешевле лишь на первый взгляд. Через 6–12 месяцев оставшиеся старые элементы деградируют настолько, что потребуется полная замена всего string — включая только что установленные. Итоговая стоимость выходит в 1.5–2 раза выше единоразовой полной замены, плюс два вызова сервисного инженера вместо одного.
Структура батарейного массива E3SBT4:

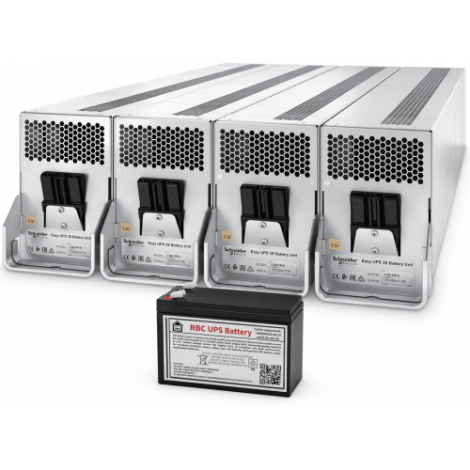

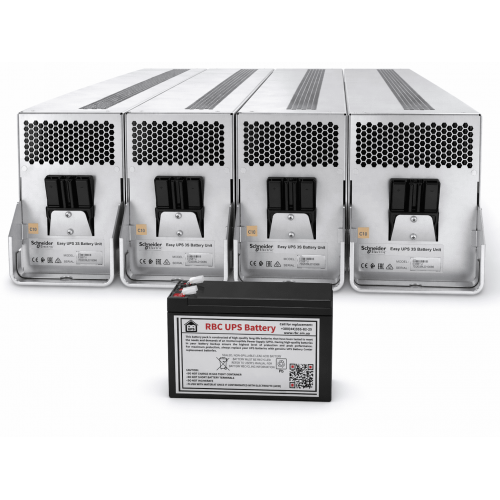

- 4 металлические корзины — в каждую устанавливается 10 элементов
- 10 x 12V элементов в корзине — последовательное соединение = 120V DC на корзину
- 4 корзины последовательно — 4 x 120V = 480V DC string
- Общая энергоёмкость string: 40 x 12V x 7.2Ah = 3,456 Wh (3.46 кВт·ч)
- Цветовая идентификация: чёрные коннекторы — 7.2Ah (E3SBT4), зелёные — 9Ah (E3SBTH4)
После правильной перепаковки string полностью восстанавливает начальные характеристики — перепрограммирование BMS Easy UPS 3S не требуется.
Работа батарейного массива Easy UPS 3S в условиях нестабильного электроснабжения
При регулярных отключениях ИБП Easy UPS 3S переходят из режима float в активные разрядно-зарядные циклы. Ресурс аккумуляторов существенно сокращается по сравнению с паспортными значениями.
Последствия цикличной эксплуатации:
- Ускоренное старение: При 1–3 глубоких циклах в сутки ресурс сокращается до 2–3 лет, при экстремальной нагрузке — до 18 месяцев.
- Сульфатация при неполном заряде: Хронический недозаряд кристаллизует сульфат свинца на пластинах необратимо.
- Тепловой стресс: Каждые 10 °C выше 25 °C вдвое ускоряют деградацию; серверные летом достигают 30–35 °C.
- Синхронный износ: Все 40 элементов деградируют одновременно — BMS сигнализирует о замене всего массива.
Советы по продлению срока службы:
- Температурная тревога: Настройте порог 28 °C в EcoStruxure IT или NMC.
- Плановый цикл замены: При отключениях чаще 1 раза в неделю — сокращайте до 2–3 лет.
- Мониторинг ёмкости: Runtime Calibration раз в год — фиксируйте динамику деградации.
- Рациональная нагрузка: Уменьшение на 20% заметно увеличивает автономию.
- Вентиляция: Не блокируйте вентиляционные отверстия шасси Easy UPS 3S.
Рекомендация для организаций и дата-центров
При нескольких ИБП Easy UPS 3S — разработайте ротационный график замены по одному в квартал. Вес ~100 кг: координируйте поставку через наших инженеров; доступна доставка с монтажем по Киеву.
Детальная инструкция по перепаковке батарейного модуля E3SBT4
Замена внутренних элементов модуля E3SBT4 выполняется квалифицированным персоналом. Из-за значительного веса (~88–95 кг) и работы с напряжением до 480V DC необходимо участие минимум двух специалистов с допуском к работе с аккумуляторными системами.
Шаг 1. Подготовительные действия
- Переведите ИБП Easy UPS 3S в режим Bypass и отключите от сети.
- Подождите разряда конденсаторов — минимум 5 минут после обесточивания.
- Подготовьте грузовую тележку или подъёмный механизм — вес одной корзины с 10 элементами ~22–24 кг.
- Подготовьте 40 новых элементов из этого комплекта и инструменты: изолированный ключ, мультиметр, фотоаппарат.
- Согласуйте вывоз старых батарей через сертифицированный пункт приёма свинцовых аккумуляторов.
Шаг 2. Открытие батарейного отсека
- Откройте фронтальную панель ИБП Easy UPS 3S или внешнего шкафа E3SXR6.
- Убедитесь в отсутствии активных аварийных предупреждений на дисплее.
- Убедитесь в отсутствии напряжения на соединительных шинах с помощью мультиметра.
Шаг 3. Демонтаж старых элементов

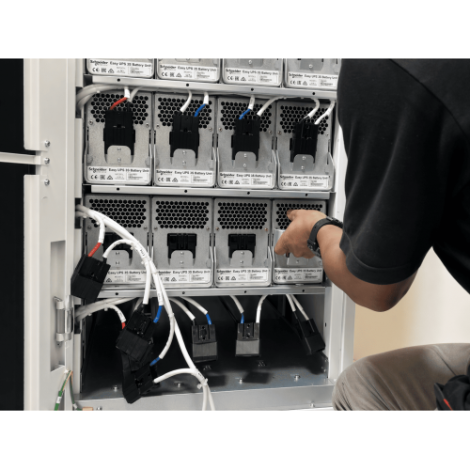

- ВАЖНО: Сфотографируйте схему подключения каждой корзины перед отсоединением!
- Отсоедините чёрные силовые коннекторы корзин — сначала отсоединяйте минусовой провод string.
- Осторожно выдвиньте первую корзину (10 элементов).
- Отсоедините перемычки между элементами в корзине и извлеките старые батареи.
- Повторите для остальных трёх корзин по очереди.
Внимание! Вздувшиеся или протекающие элементы:
Если любой элемент имеет вздутый корпус или следы протечки электролита — не применяйте силу. Поместите повреждённый элемент в герметичный контейнер и обратитесь в сервисный центр. Вытекший электролит (серная кислота) — опасный химикат.
Шаг 4. Монтаж новых элементов

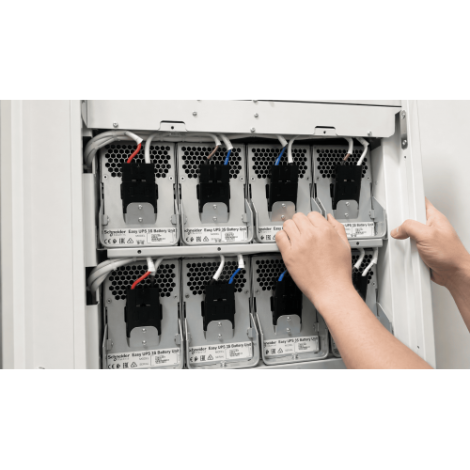

- Установите новые элементы в корзину, следуя фотографии полярности из Шага 3.
- Подключите перемычки между элементами в корзине (сначала внутренние, затем крайние).
- Вставьте корзину обратно в шасси и подключите чёрный силовой коннектор.
- Важно: При подключении последнего коннектора string вы услышите щелчок и увидите искру. Это нормальное явление — конденсаторы инвертора заряжаются.
- Повторите для остальных трёх корзин.
Шаг 5. Закрытие и первичная диагностика
- Закройте фронтальную панель и восстановите питание ИБП.
- Переведите из режима Bypass в нормальный режим.
- Дождитесь исчезновения индикатора Battery Fault — это может занять 2–5 минут.
- Проверьте дисплей Easy UPS 3S: статус батареи — "Charging", предупреждений — нет.
Тест правильности монтажа
После первичного заряда (8–12 часов) отключите ИБП от сети и отследите время автономной работы под реальной нагрузкой. Если показатели близки к спецификациям Easy UPS 3S — монтаж выполнен корректно. Рекомендуем зафиксировать результат в журнале обслуживания.
Шаг 6. Обновление параметров в системе мониторинга (обязательно!)
- Через NMC-карту или EcoStruxure IT обновите дату установки батарей.
- Сбросьте счётчик "Battery Install Date" в параметрах ИБП.
- Если используется PowerChute Network Shutdown — обновите дату батареи в настройках.
- Это критично для корректного отображения остаточного ресурса и предупреждений о плановой замене.
Шаг 7. Начальный заряд
- Оставьте ИБП в режиме зарядки без нагрузки на 8–12 часов.
- После полного заряда ИБП перейдёт в режим Float — это подтверждает готовность системы.
- Рекомендуется провести Runtime Calibration через 24 часа после полного заряда для точной настройки BMS.
Калибровка батарейного массива после замены элементов E3SBT4
После перепаковки BMS содержит устаревшие коэффициенты. Runtime Calibration определяет реальные параметры новых батарей и восстанавливает корректный расчёт автономии.
Симптомы необходимости калибровки:
- EcoStruxure IT или NMC показывает нереалистично низкое время автономии для новых батарей
- ИБП отключает нагрузку раньше ожидаемого при ещё заряженных батареях
- Тревога "Replace Battery" не исчезает после успешной замены
- Прогнозируемое время зарядки превышает 48 часов для новых батарей
Методика Runtime Calibration для Easy UPS 3S:
Требует запланированного окна обслуживания — ИБП временно переводится в Bypass.
- Полный заряд: 12–24 часа без нагрузки до состояния Float.
- Нагрузка: Подключите 30–50% от номинальной мощности ИБП.
- Запуск: Через NMC или EcoStruxure IT — управляемый разряд до нижнего порога (1–4 часа).
- Повторная зарядка: 12–24 часа.
- Проверка: Сверьте время автономии с табличными значениями Easy UPS 3S.
Критические предупреждения:
- Только при наличии резервного питания или в запланированный простой
- Не чаще раза в 3–6 месяцев — глубокий цикл сокращает ресурс батарей
- Стабильная нагрузка в течение всего разряда обязательна
Более простое решение
При отсутствии критических ошибок достаточно сбросить дату установки батарей через NMC или EcoStruxure IT. Полная калибровка нужна только при наличии симптомов выше.
Часто задаваемые вопросы
| Вопрос | Ответ |
|---|---|
| Что представляет собой комплект E3SBT4? | Сервисный набор из 40 герметичных VRLA-аккумуляторов 12V 7.2Ah (без металлических лотков и коннекторов), предназначенный для перепаковки одного батарейного массива (string) в ИБП Schneider Electric Easy UPS 3S. |
| Входят ли металлические корзины в комплект? | Нет. Металлические корзины, лотки и коннекторы не входят в E3SBT4 — только сами аккумуляторные элементы. Для перепаковки необходимы оригинальные корзины от старого модуля. |
| Зачем заменять все 40 элементов одновременно? | В последовательном string ёмкость ограничивается самым слабым элементом. Частичная замена приводит к дисбалансу напряжений, ускоренной деградации новых элементов и риску отказа всего массива. |
| Какое напряжение батарейного массива? | 40 элементов по 12V соединены последовательно — результирующее напряжение string составляет 480V DC, что соответствует требованиям DC-шины Easy UPS 3S 10–40 кВА. |
| Какова ёмкость и срок службы элементов? | Каждый элемент 12V 7.2Ah; общая энергоёмкость string — 3,456 Wh. Срок службы 4–5 лет при 20–25 °C; в условиях регулярных отключений на Украине — 2–3 года. |
| Как отличить E3SBT4 (7.2Ah) от E3SBTH4 (9Ah)? | По цвету силовых коннекторов на металлических корзинах: чёрные — 7.2Ah (E3SBT4), зелёные — 9Ah (E3SBTH4). Эти серии несовместимы, не смешивайте их в одном string. |
| Какие ИБП и шкафы поддерживают E3SBT4? | Schneider Electric Easy UPS 3S 10, 15, 20, 30 и 40 кВА, а также внешние батарейные шкафы E3SXR6 той же серии. |
| Каковы условия поставки для юридических лиц? | Для предприятий стоимость указывается без НДС (НДС начисляется отдельно). Из-за веса ~100 кг координация передачи осуществляется через наших сервисных инженеров; доступна доставка с монтажем по Киеву. |
| Нужен ли начальный заряд после установки? | Элементы поставляются частично заряженными. Перед вводом в эксплуатацию рекомендуется полный заряд 8–12 часов в режиме Float для выравнивания состояния всех 40 элементов. |
| Как утилизировать старые свинцовые элементы? | Старые VRLA-аккумуляторы подлежат обязательной сдаче в сертифицированные пункты приёма свинцовых батарей. Самостоятельное захоронение или выброс в бытовой мусор запрещено законодательством Украины. |
