E3SBT4 — Комплект внутрішніх акумуляторів APC Easy UPS 3S (40 шт, 12V 7.2Ah)
Оновлено:
Трифазні джерела безперебійного живлення промислового класу Schneider Electric Easy UPS 3S, що захищають сервери, телекомунікаційне обладнання та критичну інфраструктуру, після 4–5 років роботи потребують заміни батарейного масиву. Оригінальний батарейний модуль E3SBT4 складається з чотирьох металевих корзин із встановленими в них 40 свинцево-кислотними елементами 12V 7.2Ah. Цей сервісний комплект містить саме 40 герметичних необслуговуваних акумуляторів (VRLA AGM) для повного відновлення ресурсу одного батарейного масиву (String) без заміни металевих лотків.
На відміну від plug-and-play заміни, цей комплект призначений для сервісної або самостійної перепаковки: нові елементи встановлюються у вже наявні оригінальні металеві корзини E3SBT4. Такий підхід суттєво знижує вартість обслуговування без втрати продуктивності — металеві каркаси зношуються значно повільніше за хімічні елементи. Після правильної перепаковки відновлений модуль забезпечує повний заявлений виробником час автономної роботи ДБЖ Easy UPS 3S.
Важливо! Це сервісний комплект, а не готовий модуль
У комплект входять виключно свинцеві елементи живлення (40 шт, 12V 7.2Ah). Металеві корзини, лотки та чорні силові конектори не входять. Для встановлення необхідні оригінальні металеві кошики від старого модуля E3SBT4. Якщо вам потрібен повністю зібраний plug-and-play батарейний модуль — цей варіант не підійде.
Ключові особливості та переваги сервісного комплекту E3SBT4:
- Повна заміна string за оптимальною вартістю: 40 елементів покривають один повний батарейний масив ДБЖ Easy UPS 3S, відновлюючи заявлену автономію без придбання нових металевих кошиків.
- Ідентична оригіналу хімія: Параметри 12V 7.2Ah точно відповідають оригінальним елементам — напруга string (480V DC) та ємність залишаються незмінними, BMS ДБЖ не потребує перепрограмування.
- Безпечна VRLA-конструкція: Герметичні необслуговувані елементи з рекомбінацією газів (99%) безпечні для серверних і технічних приміщень без додаткової вентиляції.
- Ідентифікація за кольором конекторів: Силові конектори кошиків E3SBT4 мають чорний колір — ключова ознака 7.2Ah-серії. Зелені конектори відповідають модулям на 9Ah (E3SBTH4), і ці серії несумісні між собою.
- Тривалий ресурс: Розрахунковий термін служби 4–5 років (специфікація Eurobat, буферний режим при 20–25 °C). В умовах регулярних відключень в Україні — очікуваний ресурс 2–3 роки.
- Екологічна відповідальність: Свинецьвмісні акумулятори підлягають обов'язковій утилізації через сертифіковані пункти прийому — самостійне захоронення заборонено.
Сумісність комплекту E3SBT4:
Комплект внутрішніх акумуляторів E3SBT4 (7.2Ah, чорні конектори) використовується у таких пристроях:
- Schneider Electric Easy UPS 3S 10 kVA (трифазний)
- Schneider Electric Easy UPS 3S 15 kVA (трифазний)
- Schneider Electric Easy UPS 3S 20 kVA (трифазний)
- Schneider Electric Easy UPS 3S 30 kVA (трифазний)
- Schneider Electric Easy UPS 3S 40 kVA (трифазний)
Суміжні батарейні комплекти серії Easy UPS 3S в нашому каталозі:
- E3SBTU — 10 шт. (1 кошик, 12V 7.2Ah) — для заміни одного з чотирьох кошиків
- E3SBTH4 — 40 шт. (12V 9Ah, зелені конектори) — розширена ємність
- E3SBTHU — 10 шт. (12V 9Ah, зелені конектори) — 1 кошик розширеної ємності
Поради для правильної експлуатації:
- Не допускайте розряду нижче 10.5V на один елемент (420V на весь string 40 x 12V).
- Зберігайте модулі при 10–25 °C; кожні 6 місяців проводьте профілактичний підзаряд.
- Замінюйте всі 40 елементів одночасно — часткова заміна призводить до дисбалансу string і передчасного виходу нових елементів з ладу.
- Не змішуйте елементи 7.2Ah (E3SBT4) та 9Ah (E3SBTH4) в одному string — різна ємність порушує баланс всього масиву.
- При монтажі перевіряйте полярність: чорні конектори відповідають виключно 7.2Ah-серії.
Правильно виконана перепаковка повністю відновлює ресурс модуля E3SBT4 і гарантує захист критичного обладнання на наступні 4–5 років.
Детальні технічні параметри акумуляторного комплекту E3SBT4
Знання технічних характеристик допоможе переконатися у правильному виборі сервісного комплекту та забезпечити оптимальну роботу ДБЖ Easy UPS 3S після заміни.
| Параметр | Специфікація | Чому це важливо |
|---|---|---|
| Хімічна система | Свинцево-кислотна VRLA AGM | Герметична конструкція безпечна для серверних приміщень, не вимагає обслуговування та доливання електроліту |
| Комплектація | 40 елементів (1 повний string) | Один комплект закриває всі 4 металеві кошики модуля E3SBT4 — оптимальна одиниця замовлення для планової заміни |
| Напруга string | 480V DC (40 x 12V послідовно) | Відповідає вимогам DC-шини трифазних Easy UPS 3S; зміна кількості елементів неприпустима |
| Номінальна ємність | 7.2 Ампер-годин (Ah) | Критичний параметр! Змішування 7.2Ah і 9Ah у одному string порушує баланс і пришвидшує зношування всіх елементів |
| Габарити одного елементу | 151 x 65 x 94 мм (Д x Ш x В) | Стандартний форм-фактор SLA; підходить у штатні металеві лотки без модифікацій |
| Габарити зібраного модуля | 157 x 428 x 760 мм (В x Ш x Г) | Відповідає посадковому місцю в шасі Easy UPS 3S та зовнішній шафі E3SXR6 |
| Ідентифікація модуля | Чорні силові конектори (на кошиках) | Ключова ознака 7.2Ah-серії. Зелені конектори — тільки у 9Ah-модулів (E3SBTH4). Різний крок клем унеможливлює переплутування |
| Вага елементів | ~88–95 кг (без металевих лотків) | Для транспортування та монтажу потрібні два фахівці; необхідна координація із сервісними інженерами |
| Температура експлуатації | 0 °C до +40 °C | Допустимий діапазон для більшості серверних; при T вище 25 °C кожні 10 °C скорочують ресурс вдвічі |
| Термін служби (Design Life) | 4–5 років (Eurobat, при 20–25 °C) | Визначає плановий цикл заміни; в умовах регулярних відключень в Україні рекомендується скоротити до 2–3 років |
Важливо!
Використання елементів невідповідної ємності (наприклад, 9Ah замість 7.2Ah) або часткова заміна string (лише 1–2 кошики замість 4) призводить до дисбалансу напруг, перегріву та передчасного виходу обладнання з ладу. Завжди замінюйте повний комплект 40 елементів одночасно.
Архітектура батарейного масиву Easy UPS 3S: чому замінювати треба весь string
Батарейний модуль E3SBT4 побудований за принципом послідовного з'єднання: всі 40 елементів об'єднані в єдиний ланцюг (string) із сумарною напругою 480V DC. Ця DC-шина живить інвертор ДБЖ Easy UPS 3S під час відключення мережі. Розуміння цієї архітектури пояснює, чому одночасна заміна всіх 40 елементів є технічною необхідністю, а не просто рекомендацією.
Чому одночасна заміна всіх 40 елементів є обов'язковою?
Це фундаментальний принцип роботи систем із послідовним з'єднанням акумуляторів:
- Дисбаланс ємностей: У послідовному string ємність лімітується найслабшим елементом. Якщо в масиві є один деградований елемент на 5Ah, весь string поводиться як 5Ah — втрачається до 30% автономії навіть при нових елементах у решті кошиків.
- Принцип "слабкої ланки": BMS ДБЖ Easy UPS 3S відстежує напругу кожної групи. Один деградований елемент провокує передчасне спрацьовування захисту від глибокого розряду і відключення навантаження.
- Прискорена деградація нових елементів: Нові 7.2Ah-елементи, встановлені поруч зі старими, заряджаються і розряджаються нерівномірно — ресурс нових скорочується у 2–3 рази.
- Тепловий ризик у закритому шасі: Дисбаланс спричиняє підвищений саморозігрів окремих елементів усередині герметично закритих металевих кошиків, що створює ризик термічного розгону.
Економічна доцільність повної заміни
Часткова заміна 10 елементів замість 40 коштує дешевше лише на перший погляд. Через 6–12 місяців залишкові старі елементи деградують настільки, що потребуватиметься повна заміна всього string — включно зі щойно встановленими. Підсумкова вартість виходить у 1.5–2 рази вище одноразової повної заміни, плюс два виклики сервісного інженера замість одного.

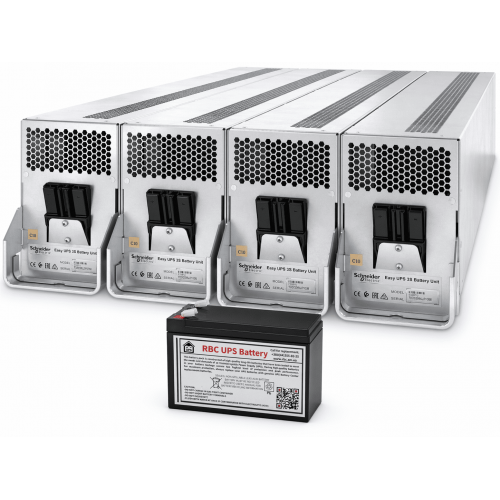

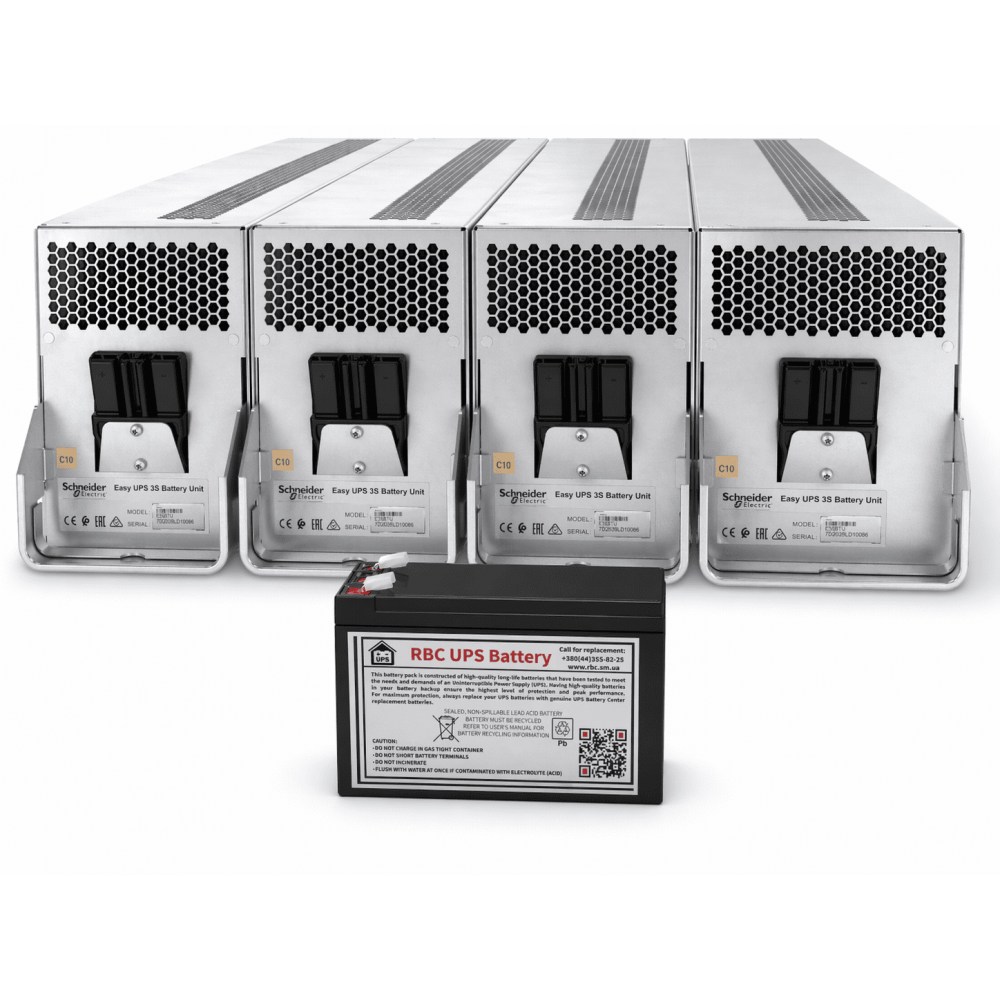

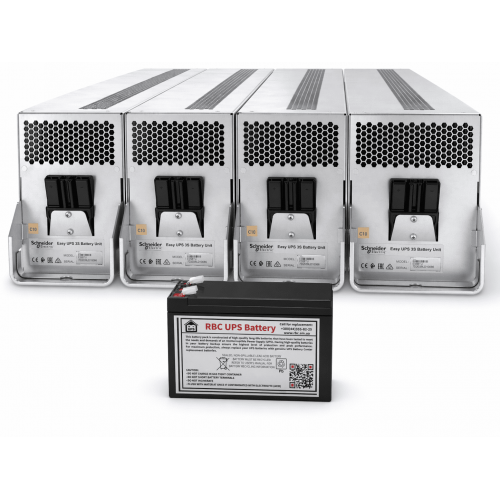

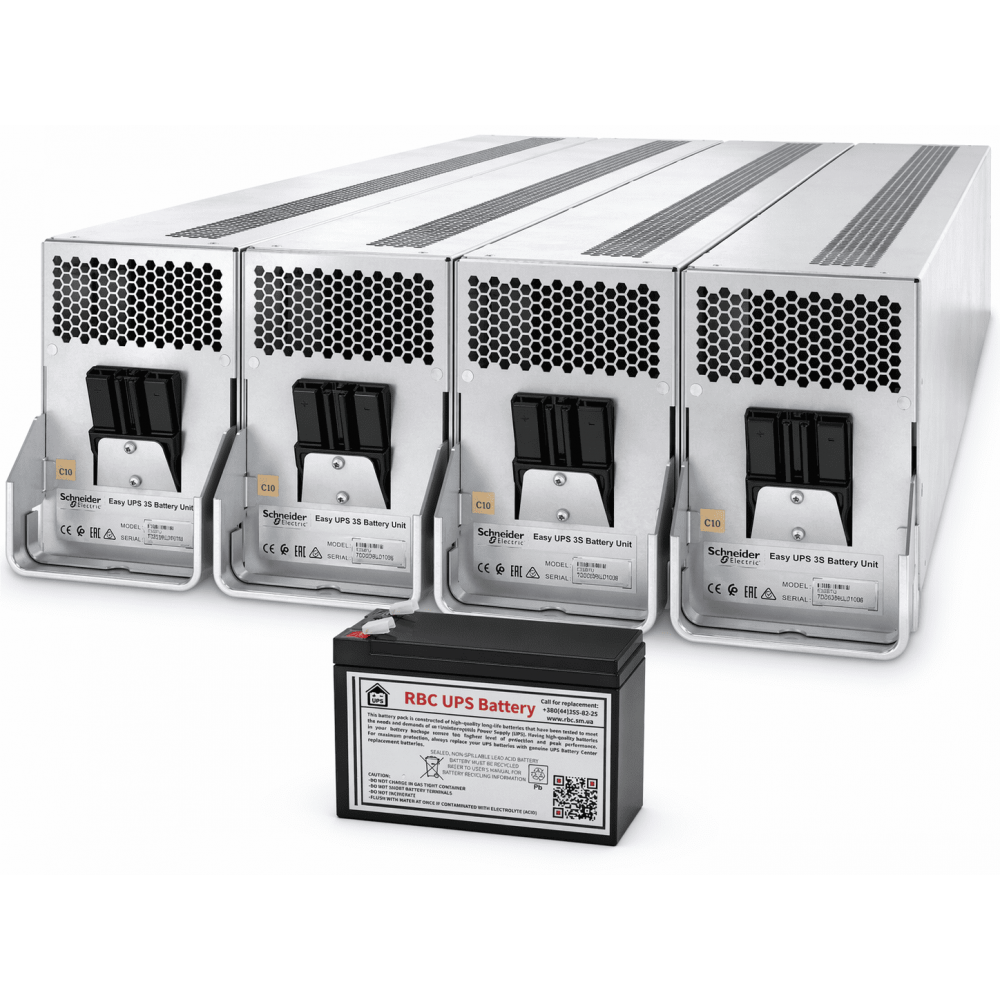

Структура батарейного масиву E3SBT4:
- 4 металеві кошики — у кожен встановлюється 10 елементів
- 10 x 12V елементів у кошику — послідовне з'єднання = 120V DC на кошик
- 4 кошики послідовно — 4 x 120V = 480V DC string
- Загальна енергоємність string: 40 x 12V x 7.2Ah = 3,456 Wh (3.46 кВт·год)
- Кольорова ідентифікація: чорні конектори — 7.2Ah (E3SBT4), зелені — 9Ah (E3SBTH4)
Після правильної перепаковки string повністю відновлює початкові характеристики — перепрограмування BMS Easy UPS 3S не потрібне.
Робота батарейного масиву Easy UPS 3S в умовах нестабільного електропостачання
В умовах регулярних відключень електроенергії в Україні ДБЖ Easy UPS 3S переходять від режиму float до активних розряд-зарядних циклів. Ресурс акумуляторів при цьому суттєво скорочується порівняно з паспортними значеннями.
Наслідки циклічної експлуатації:
- Прискорене старіння: При 1–3 глибоких циклах на добу ресурс скорочується з 4–5 до 2–3 років, при екстремальному навантаженні — до 18 місяців.
- Сульфатація при неповному заряді: Хронічний недозаряд (коротке відключення — неповний заряд — наступне відключення) кристалізує сульфат свинцю на пластинах необоротно.
- Тепловий стрес: Кожні 10 °C вище 25 °C вдвічі прискорюють деградацію; серверні влітку легко досягають 30–35 °C.
- Синхронне зношування: Усі 40 елементів string деградують одночасно — BMS сигналізує про заміну всього масиву разом.
Поради для продовження терміну служби:
- Температурна тривога: Налаштуйте в EcoStruxure IT або NMC поріг 28 °C — перший сигнал прискореного старіння.
- Плановий цикл заміни: При відключеннях частіше 1 разу на тиждень скорочуйте цикл заміни до 2–3 років.
- Моніторинг ємності: Runtime Calibration через EcoStruxure IT або NMC раз на рік — фіксуйте динаміку деградації.
- Раціональне навантаження: Зменшення навантаження на 20% помітно збільшує автономію і знижує стрес на батарейний масив.
- Вентиляція: Не блокуйте вентиляційні отвори шасі Easy UPS 3S.
Рекомендація для організацій та дата-центрів
При кількох ДБЖ Easy UPS 3S — розробіть ротаційний графік заміни по одному ДБЖ за квартал. Вага ~100 кг: координуйте поставку і монтаж через наших сервісних інженерів; доступна доставка з монтажем по Києву.

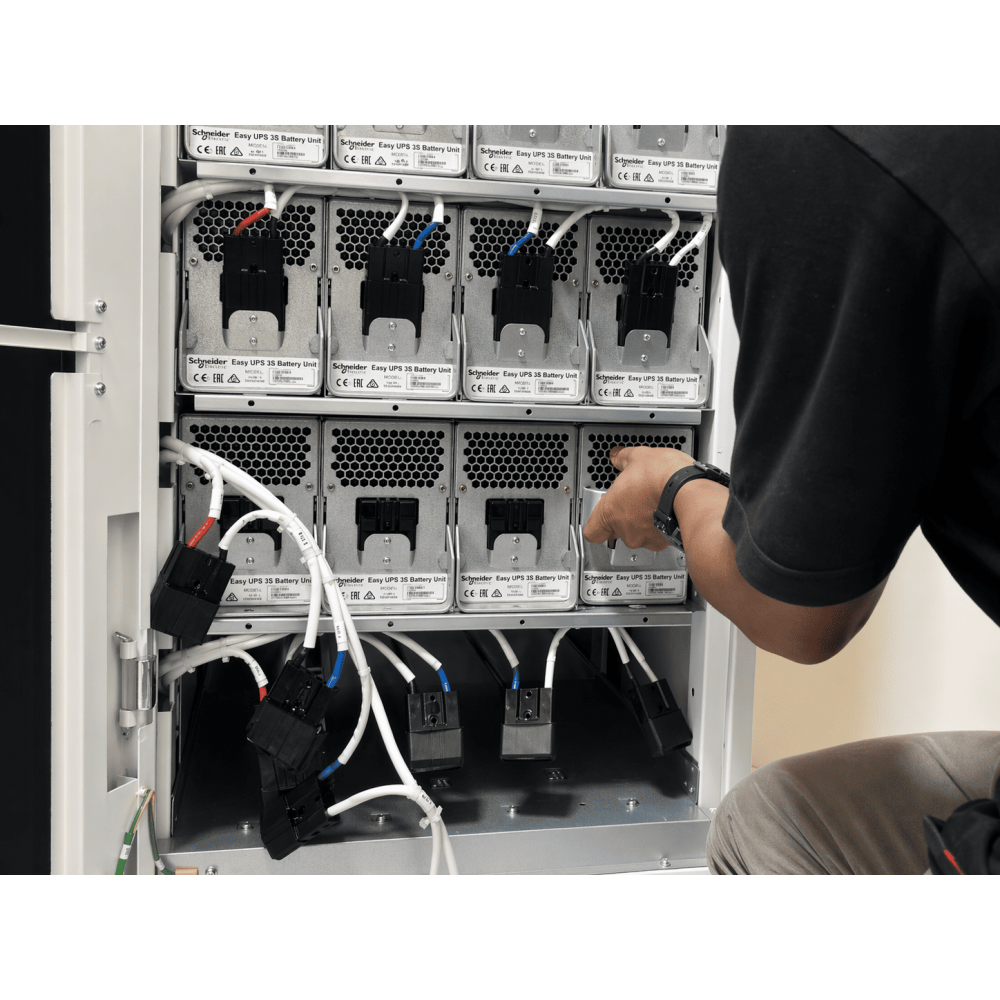

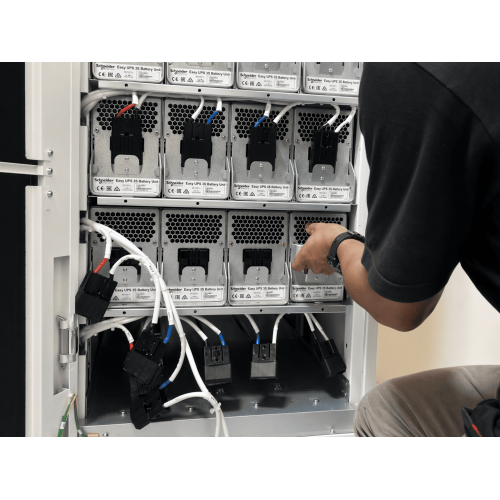

Детальна інструкція з перепаковки батарейного модуля E3SBT4
Заміна внутрішніх елементів модуля E3SBT4 виконується кваліфікованим персоналом. Через значну вагу (~88–95 кг) та роботу із напругою до 480V DC необхідна участь мінімум двох фахівців з допуском до роботи з акумуляторними системами.
Крок 1. Підготовчі дії
- Переведіть ДБЖ Easy UPS 3S в режим Bypass та відключіть від мережі.
- Зачекайте розряду конденсаторів — мінімум 5 хвилин після знеструмлення.
- Підготуйте вантажний візок або підйомний механізм — вага одного кошика з 10 елементами ~22–24 кг.
- Підготуйте 40 нових елементів із цього комплекту та інструменти: ізольований ключ, мультиметр, фотоапарат.
- Узгодьте вивіз старих батарей через сертифікований пункт прийому свинцевих акумуляторів.
Крок 2. Відкриття батарейного відсіку
- Відкрийте фронтальну панель ДБЖ Easy UPS 3S або зовнішньої шафи E3SXR6.
- Переконайтеся у відсутності активних аварійних попереджень на дисплеї.
- Впевніться у відсутності напруги на з'єднувальних шинах за допомогою мультиметра.

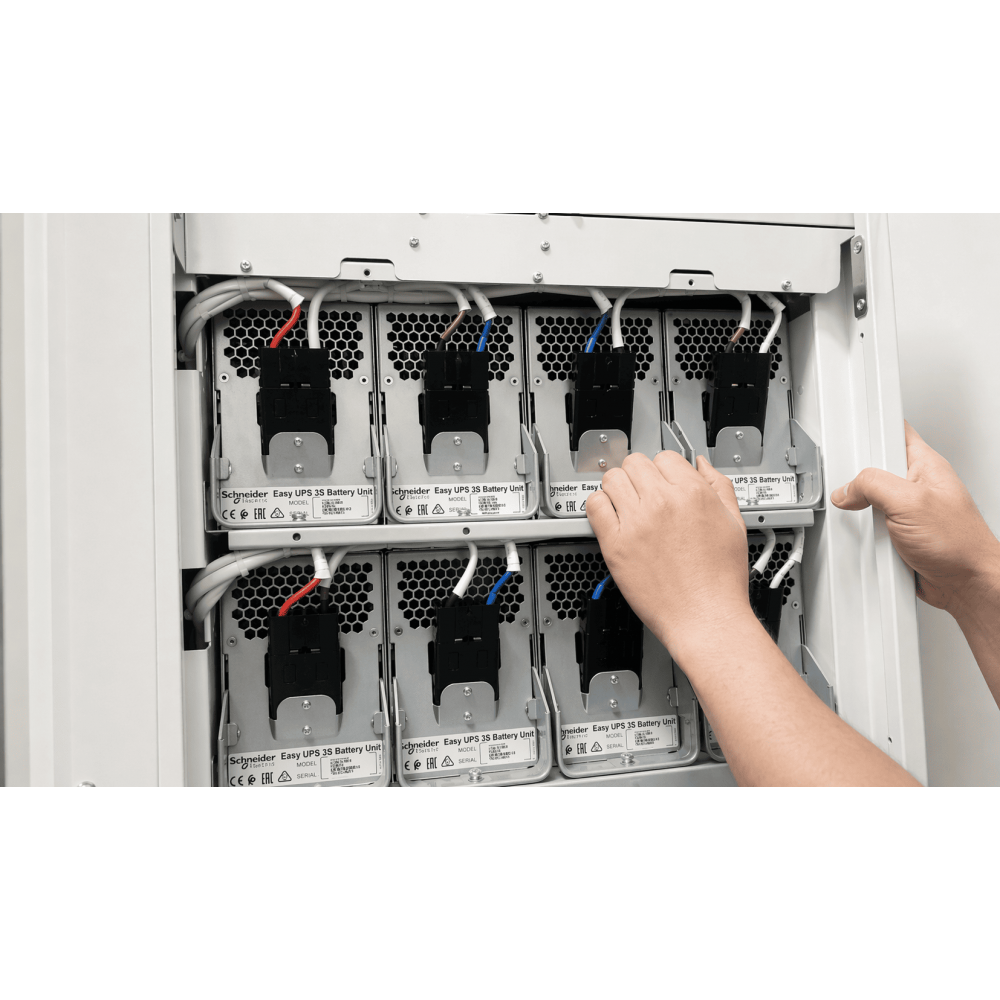

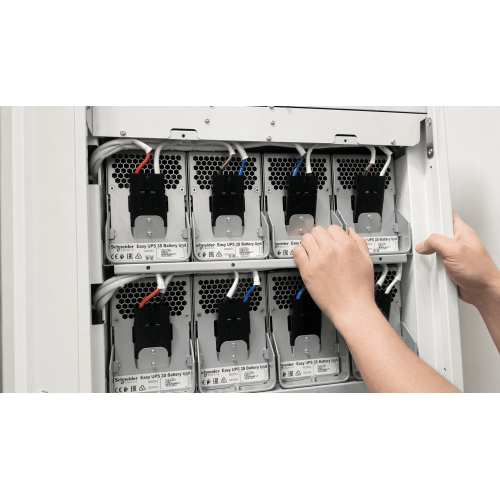

Крок 3. Демонтаж старих елементів
- ВАЖЛИВО: Сфотографуйте схему з'єднання кожного кошика до від'єднання!
- Від'єднайте чорні силові конектори кошиків — спочатку від'єднуйте мінусовий провід string.
- Обережно висуньте перший кошик (10 елементів).
- Від'єднайте перемички між елементами у кошику та вийміть старі батареї.
- Повторіть для решти трьох кошиків по черзі.
Увага! Здуті або протікаючі елементи:
Якщо будь-який елемент має здутий корпус або сліди протікання електроліту — не застосовуйте силу. Покладіть пошкоджений елемент у герметичний контейнер і зверніться до сервісного центру. Злитий електроліт (сірчана кислота) — небезпечний хімікат.
Крок 4. Монтаж нових елементів
- Встановіть нові елементи у кошик, дотримуючись фотографії полярності з Кроку 3.
- Під'єднайте перемички між елементами у кошику (спочатку внутрішні, потім крайні).
- Вставте кошик назад у шасі та підключіть чорний силовий конектор.
- Важливо: При підключенні останнього конектора string ви почуєте клацання та побачите іскру. Це нормальне явище — конденсатори інвертора заряджаються.
- Повторіть для решти трьох кошиків.
Крок 5. Закриття та первинна діагностика
- Закрийте фронтальну панель та відновіть живлення ДБЖ.
- Переведіть з режиму Bypass в нормальний режим.
- Дочекайтеся зникнення індикатора Battery Fault — це може зайняти 2–5 хвилин.
- Перевірте дисплей Easy UPS 3S: статус батареї — "Charging", попереджень — немає.
Тест правильності монтажу
Після первинного заряду (8–12 годин) відключіть ДБЖ від мережі та відстежте час автономної роботи під реальним навантаженням. Якщо показники близькі до специфікацій Easy UPS 3S — монтаж виконано коректно. Рекомендуємо зафіксувати результат у журналі обслуговування.
Крок 6. Оновлення параметрів у системі моніторингу (обов'язково!)
- Через NMC-карту або EcoStruxure IT оновіть дату встановлення батарей.
- Скиньте лічильник "Battery Install Date" у параметрах ДБЖ.
- Якщо використовується PowerChute Network Shutdown — оновіть дату батареї у налаштуваннях.
- Це критично для коректного відображення залишкового ресурсу та попереджень про планову заміну.
Крок 7. Початковий заряд
- Залиште ДБЖ у режимі заряду без навантаження на 8–12 годин.
- Після повного заряду ДБЖ перейде в режим Float — це підтверджує готовність системи.
- Рекомендується провести Runtime Calibration через 24 години після повного заряду для точного налаштування BMS.
Калібрування батарейного масиву після заміни елементів E3SBT4
Після перепаковки BMS Easy UPS 3S містить застарілі коефіцієнти від старих елементів. Runtime Calibration визначає реальні параметри нових батарей і відновлює коректний розрахунок автономії.
Симптоми необхідності калібрування:
- EcoStruxure IT або NMC показує нереалістично низький час автономії для нових батарей
- ДБЖ відключає навантаження раніше очікуваного при ще заряджених батареях
- Тривога "Replace Battery" не зникає після успішної заміни
- Прогнозований час заряду перевищує 48 годин для нових батарей
Методика Runtime Calibration для Easy UPS 3S:
Потребує запланованого вікна обслуговування — ДБЖ тимчасово переводиться в Bypass.
- Повний заряд: 12–24 години без навантаження до стану Float.
- Навантаження: Підключіть 30–50% від номінальної потужності ДБЖ.
- Запуск калібрування: Через NMC або EcoStruxure IT ініціюйте Runtime Calibration — керований розряд до нижнього порогу (1–4 години).
- Повторний заряд: Повний заряд 12–24 години.
- Перевірка: Звірте відображуваний час автономії із табличними значеннями Easy UPS 3S.
Критичні застереження:
- Виконувати лише при наявності резервного живлення або у запланований простій
- Не частіше ніж раз на 3–6 місяців — глибокий цикл скорочує ресурс батарей
- Стабільне навантаження протягом усього розряду обов'язкове
Простіше рішення у більшості випадків
За відсутності критичних помилок достатньо скинути дату встановлення батарей через NMC або EcoStruxure IT. Повне калібрування потрібне лише за наявності симптомів, описаних вище.
Поширені запитання
| Питання | Відповідь |
|---|---|
| Що являє собою комплект E3SBT4? | Сервісний набір із 40 герметичних VRLA-акумуляторів 12V 7.2Ah (без металевих лотків та конекторів), призначений для перепаковки одного батарейного масиву (string) в ДБЖ Schneider Electric Easy UPS 3S. |
| Чи входять металеві кошики до комплекту? | Ні. Металеві корзини, лотки і конектори не входять до E3SBT4 — лише самі акумуляторні елементи. Для перепаковки необхідні оригінальні кошики від старого модуля. |
| Навіщо замінювати всі 40 елементів одночасно? | В послідовному string ємність лімітується найслабшим елементом. Часткова заміна призводить до дисбалансу напруг, прискореної деградації нових елементів і ризику відмови всього масиву. |
| Яка напруга батарейного масиву? | 40 елементів по 12V з'єднані послідовно — результуюча напруга string становить 480V DC, що відповідає вимогам DC-шини Easy UPS 3S 10–40 кВА. |
| Яка ємність та термін служби елементів? | Кожен елемент 12V 7.2Ah; загальна енергоємність string — 3,456 Wh. Термін служби 4–5 років при 20–25 °C; в умовах регулярних відключень в Україні — 2–3 роки. |
| Як відрізнити E3SBT4 (7.2Ah) від E3SBTH4 (9Ah)? | За кольором силових конекторів на металевих кошиках: чорні конектори — 7.2Ah (E3SBT4), зелені — 9Ah (E3SBTH4). Ці серії несумісні, не змішуйте їх в одному string. |
| Які ДБЖ та шафи підтримують E3SBT4? | Schneider Electric Easy UPS 3S 10, 15, 20, 30 та 40 кВА, а також зовнішні батарейні шафи E3SXR6 тієї ж серії. |
| Які умови поставки для юридичних осіб? | Для підприємств вартість вказується без ПДВ (ПДВ нараховується окремо). Через вагу ~100 кг координація передачі відбувається через наших сервісних інженерів; доступна доставка з монтажем по Києву. |
| Чи потрібен початковий заряд після встановлення? | Елементи поставляються частково зарядженими. Перед введенням в експлуатацію рекомендується повний заряд 8–12 годин у режимі Float для вирівнювання стану всіх 40 елементів. |
| Як утилізувати старі свинцеві елементи? | Старі VRLA-акумулятори підлягають обов'язковій здачі в сертифіковані пункти прийому свинцевих батарей. Самостійне захоронення або викид у побутове сміття заборонено законодавством України. |
