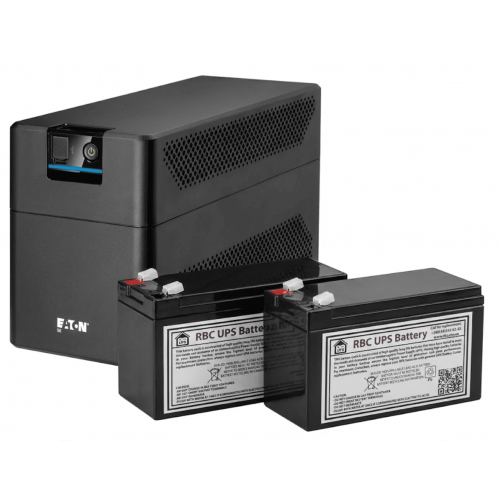

Комплект батарей (АКБ) для ИБП Eaton 5E 2200 Gen2 | 24V 9Ач (EATON-5E-2200-GEN2)
Обновлено:
Надежная замена батареи для вашего Eaton 5E 2200 Gen2 — аккумуляторы серии HR 9-12 с повышенной токоотдачей обеспечивают стабильное резервное питание офисного и серверного оборудования. Этот комплект из двух высококачественных герметичных батарей 12V 9Ач подключается последовательно для получения рабочего напряжения 24V, что соответствует техническим требованиям данной модели ИБП.
Основные характеристики и преимущества:
- Комплектность: В комплекте две батареи 12V 9Ач для последовательного соединения. Критически важно заменять обе батареи одновременно для обеспечения сбалансированной работы 24V системы.
- High Rate технология: Серия HR специально разработана для интенсивного разряда с повышенной токоотдачей до 135А. Низкое внутреннее сопротивление (~18 мОм) обеспечивает стабильную работу под пиковыми нагрузками.
- Оптимальная емкость: Номинал 9Ач обеспечивает длительное время автономной работы вашего оборудования при отключениях электроэнергии.
- Готовность к работе: Батареи поставляются в заряженном состоянии, протестированы и готовы к немедленной эксплуатации после установки.
- Долговечность: При рабочей температуре до 20°C аккумуляторы обеспечивают срок службы от 5 до 7 лет. Важно учитывать, что повышение температуры на 10°C может сократить этот срок вдвое.
- Совместимость: Разработано для использования с ИБП Eaton 5E 2200 Gen2, обеспечивая точное соответствие техническим требованиям этой модели.
Рекомендации по эксплуатации:
- Избегайте глубокого разряда батарей ниже 10.5В на каждой батарее (21V на комплект из 2 батарей).
- При длительном хранении рекомендуется профилактическая зарядка до 13.6В каждой батареи каждые 6-9 месяцев.
- Обязательно заменяйте обе батареи одновременно — смешивание старых и новых батарей приводит к дисбалансу и преждевременному выходу из строя.
- Возможна работа при отрицательных температурах с учетом уменьшения емкости.
В целом, этот комплект — это надежный и безопасный источник бесперебойного питания для офисного и серверного оборудования, который не требует дополнительных зарядов или разрядов перед началом использования. Соблюдая рекомендации по эксплуатации, вы обеспечите долгий срок службы ваших аккумуляторов.
Техническая спецификация комплекта аккумуляторов
Понимание технических параметров поможет избежать ошибок при выборе замены и обеспечит максимальную производительность вашего ИБП.
| Параметр | Спецификация | Почему это важно |
|---|---|---|
| Химическая система | Свинцово-кислотная VRLA AGM | Герметичная конструкция безопасна для помещений, не требует обслуживания |
| Комплектация | 2 батареи по 12V | Последовательное соединение для получения 24V |
| Номинальное напряжение системы | 24 Вольт (2×12V) | Стандарт для ИБП мощностью 2200 ВА |
| Номинальная емкость | 9 Ампер-часов (Ач) каждая | Критический параметр! Использование батарей другой емкости нарушает баланс системы |
| Габаритные размеры (каждой) | 151 × 65 × 94 мм | Точное соответствие размерам необходимо для установки в отсек |
| Тип клемм | T2 (Faston 250) - 6.35 мм | Узкие клеммы F1 (4.75 мм) приводят к перегреву и риску возгорания |
| Энергоемкость каждой | 108 Вт·ч (Wh) | Общая энергоемкость системы 216 Вт·ч определяет продолжительность автономной работы |
| Вес каждой батареи | 2.6 кг | Общий вес комплекта 5.2 кг |
| Класс применения | High Rate Discharge (UPS) | Оптимизирована для высоких токов разряда в течение 3-15 минут |
| Время автономной работы | 8-12 минут при полной нагрузке | Достаточно для корректного сохранения данных и завершения работы серверов |
Важно!
Использование батарей с неправильными параметрами или замена одной из двух батарей может привести к некорректной работе ИБП, дисбалансу напряжения, перегреву и преждевременному выходу из строя оборудования.
Особенности последовательного подключения двух батарей
Ключевая особенность комплекта для Eaton 5E 2200 Gen2 — это последовательное соединение двух батарей 12V для получения рабочего напряжения 24V, которое используется в ИБП средней мощности.
Почему важно заменять обе батареи одновременно?
Это одно из важнейших правил эксплуатации систем с последовательным соединением батарей:
- Проблема дисбаланса: При смешивании старых и новых батарей возникает дисбаланс напряжений. Новые батареи имеют более низкое внутреннее сопротивление и принимают больший зарядный ток, тогда как старые батареи недозаряжаются. Во время разряда старые батареи быстрее достигают критического напряжения, ограничивая работу всей системы.
- Эффект "самого слабого звена": В последовательном соединении общая емкость системы ограничена самой слабой батареей. Если старая батарея деградировала до 5Ач реальной емкости, то вся система будет работать как 5Ач, даже если вторая батарея новая и имеет 9Ач.
- Ускоренная деградация новых батарей: Новые батареи постоянно работают в режиме перезаряда/недоразряда, пытаясь компенсировать слабые старые батареи. Это приводит к их ускоренной деградации, и срок службы новых батарей сокращается в 2-3 раза.
- Риск теплового разбалансирования: Старые батареи с высоким внутренним сопротивлением больше нагреваются под нагрузкой. В закрытом корпусе ИБП это может привести к перегреву обеих батарей и опасным ситуациям.
Экономический аспект
Попытка "сэкономить", заменив часть батарей, на самом деле стоит дороже. Через 3-6 месяцев придется заменить вторую батарею, а новая батарея уже частично деградирует. Правильное решение — замена комплектом сразу.
Правильная схема подключения:
При последовательном соединении двух батарей:
- Плюс первой батареи → подключается к электронике ИБП (красный провод)
- Минус первой батареи → соединяется с плюсом второй батареи (соединительный провод)
- Минус второй батареи → подключается к электронике ИБП (черный провод)
В результате напряжения суммируются: 12V × 2 = 24V, а емкость остается 9Ач (не 18Ач!).
Эксплуатация в условиях частых отключений электроэнергии
Ситуация с энергоснабжением в Украине создает экстремальные условия для ИБП. Понимание этих условий поможет продлить срок службы оборудования.
Влияние циклического режима:
- Ускоренная деградация: Частые отключения переводят батареи в жесткий циклический режим, что сокращает срок службы в 2-3 раза.
- Недостаточная зарядка: Батареи не успевают полностью зарядиться, что приводит к накоплению сульфатации пластин.
- Температурный стресс: Каждые 10°C сверх оптимальных 20°C сокращают ресурс батарей вдвое.
- Синхронная нагрузка: Обе батареи работают синхронно. При выходе из строя одной, вторая также близка к концу срока службы.
Рекомендации для максимального срока службы:
- Вентиляция: Не размещайте ИБП в закрытых шкафах без принудительного обдува. Убедитесь, что отверстия не перекрыты.
- Превентивная замена: Проводите плановую замену каждые 24-30 месяцев вместо 5-7 лет. Это предотвратит вздутие батарей.
- Мониторинг температуры: Контролируйте температуру в серверной, особенно летом.
- Оптимизация нагрузки: Подключайте только критичное оборудование.
- Синхронное старение: Заменяйте обе батареи одновременно.
Для корпоративных клиентов
Создайте график плановой замены батарей для всего парка ИБП. Это позволит избежать массовых отказов и обеспечит возможность оптовой закупки.
Пошаговая инструкция замены комплекта аккумуляторов
Модель Eaton 5E 2200 Gen2 позволяет замену батарей без полного отключения оборудования при определенных условиях. Процесс замены требует внимания из-за необходимости правильного последовательного подключения.
Шаг 1. Подготовка
- Инструменты: Приготовьте филипсову (крестовую) отвертку длиной минимум 150-200 мм — стандартные короткие отвертки не доходят до винтов крепления!
- Приготовьте место для старых батарей (вес около 5 кг)
- Приготовьте смартфон или камеру для фотографирования схемы соединения
- Убедитесь, что у вас есть полный комплект из 2 новых аккумуляторов
- Безопасность: Выключите ИБП, отключите от сети, нажмите кнопку питания и удерживайте 5+ секунд для разрядки конденсаторов, подождите 5-10 минут
Шаг 2. Доступ к батарейному отсеку
- Снимите переднюю декоративную панель ИБП (обычно фиксируется защелками)
- За панелью вы увидите батарейный отсек
- ОБЯЗАТЕЛЬНО: Сделайте несколько четких фото схемы подключения!
- Выкрутите винты, фиксирующие крышку отсека (используйте длинную отвертку)
Шаг 3. Замена аккумуляторов
Рекомендуемый метод — пошаговая замена (1 за 1):
- Отключите соединители от первого аккумулятора, запомнив полярность
- Извлеките старый аккумулятор
- Установите новый аккумулятор на то же место с той же ориентацией
- Подключите соединители к новому аккумулятору, соблюдая полярность
- Повторите процедуру для второго аккумулятора
Правило подключения проводов:
- Положительный (+) провод ВСЕГДА подключайте ПЕРВЫМ
- Отрицательный (-) провод подключайте ВТОРЫМ
- При отключении наоборот: сначала отрицательный, потом положительный
- Ожидайте небольшую искру при подключении отрицательного провода — это нормально
Критически важно!
- Избегайте короткого замыкания: Не допускайте касания инструментов к клеммам аккумуляторов
- Не касайтесь одновременно двух клемм или клеммы и металлического корпуса
- Не затягивайте винты слишком сильно — если винт перестает входить, веса отвертки обычно достаточно
- Короткое замыкание может привести к повреждению новых аккумуляторов и даже к ожогам
Шаг 4. Сборка в обратном порядке
- Убедитесь, что все соединители надежно закреплены
- Аккуратно уложите провода внутри отсека, чтобы они не защемлялись крышкой
- Установите крышку отсека на место
- Закрутите винты фиксации
- Установите переднюю панель на место
Шаг 5. Первая зарядка
- Подключите ИБП к сети и включите
- Оставьте ИБП подключенным к сети на 24-48 часов для первой полной зарядки
- Это нормально, что зарядка занимает долго — запечатанные свинцово-кислотные батареи требуют времени для насыщения зарядом
- После этого комплект готов к полноценной эксплуатации
Проверка правильности подключения
После первой зарядки проверьте время автономной работы: отключите ИБП от сети и проконтролируйте работу под небольшой нагрузкой. Для комплекта 9Ач при нагрузке 30-40% ожидаемое время работы — 10-15 минут. Если ИБП отключается быстро (менее 5 минут) — проверьте качество всех соединений и полярность.
Часто задаваемые вопросы
| Вопрос | Ответ |
|---|---|
| Какие батареи нужны для Eaton 5E 2200 Gen2? | Eaton 5E 2200 Gen2 использует ДВЕ батареи 12V 9Ач с клеммами T2 (Faston 6.35 мм), запечатанный свинцово-кислотный тип (AGM/VRLA). Размеры каждой батареи: 151×65×94 мм. Используйте только батареи серии High Rate. |
| Почему нужно менять обе батареи одновременно? | Батареи соединены последовательно, и смешивание старых и новых батарей приводит к дисбалансу напряжений, ускоренной деградации новых батарей и сокращению срока службы всей системы. Экономия на замене одной батареи окажется дороже в долгосрочной перспективе. |
| Сколько времени нужно для полной зарядки новых батарей? | Минимум 8 часов для базовой функциональности, оптимум 24-48 часов для полной емкости. Eaton официально рекомендует 48 часов зарядки после долгого хранения. Это нормально — запечатанные свинцово-кислотные батареи требуют времени для насыщения зарядом. |
| Что означают световые индикаторы во время зарядки? | Зеленый свет — нормальная работа. Оранжевый — на батарее (резервное питание активно). Красный мигание — низкая батарея, требует больше времени зарядки. Красный постоянный — критическая ошибка, проверьте соединения. |
| Почему батареи разряжаются быстрее ожидаемого? | Возможные причины: новые батареи требуют 2-3 циклов разгонки (разрядить → зарядить), температура слишком высокая (выше 30°C сокращает емкость), оборудование требует больше энергии чем рассчитано (перегрузка). Проведите полный цикл разгонки и проверьте нагрузку — не более 1500W для 2200VA ИБП. |
| Можно ли заменить батареи без выключения оборудования? | Батареи можно извлечь на 30-60 секунд без выключения ИБП, если ИБП подключен к сети и основное питание стабильное. Риск: если основное питание упадет именно в этот момент, оборудование будет без питания. Для критических систем лучше выключить оборудование перед заменой. |
Рекомендуем ознакомиться с полным ассортиментом аккумуляторов для Eaton 5E Gen2 в нашем каталоге
