GVSBTH4 | Комплект внутрішніх акумуляторів підвищеної ємності 9 А·год для смарт-модулів Galaxy VS
Оновлено:

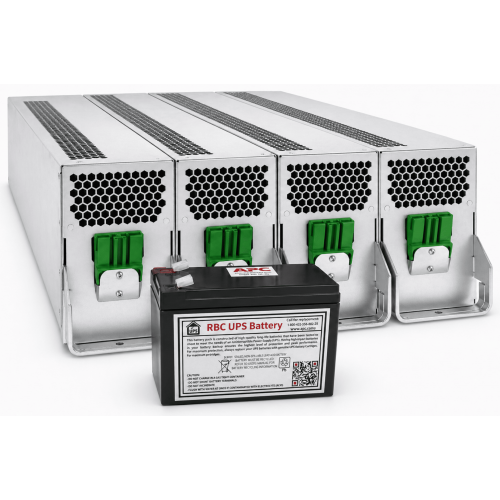

Комплект акумуляторів GVSBTH4 — це повний набір із 40 внутрішніх штатних батарей підвищеної ємності 9 А·год для джерел безперебійного живлення серії Schneider Electric Galaxy VS. Комплект розподілений на 4 набори по 10 акумуляторів, що відповідає конфігурації батарейних смарт-модулів Galaxy VS. Це оригінальний компонент, який забезпечує повну сумісність і відновлення заводських показників автономності критично важливого обладнання.
BB Battery є штатним постачальником акумуляторів для Schneider Electric — саме ці батареї встановлюються в ДБЖ Galaxy VS на заводі. Замовляючи у нас, ви отримуєте оригінальний компонент з гарантією повної хімічної та електричної сумісності і повний пакет документів для B2B-клієнтів.
Ключові особливості та переваги комплекту GVSBTH4:
- 100% оригінальний компонент: BB Battery — штатний постачальник Schneider Electric. Ви отримуєте не аналог, а оригінал, що зберігає гарантію на ДБЖ та виключає ризики несумісності.
- Підвищена ємність 9 А·год (High Capacity): На 28% більше енергоємності порівняно з 7 А·год стрінгами: 4320 ВА·год замість 3360 ВА·год — суттєво більший час автономної роботи для критичного обладнання.
- Безпечна технологія VRLA AGM: Герметичні акумулятори з рекомбінацією газів безпечні для серверних кімнат і ЦОД, не потребують обслуговування, сертифіковані за RoHS та REACH.
- Гаряча заміна (Live Swap): Архітектура Galaxy VS підтримує заміну батарейних модулів без відключення навантаження — безперервність бізнес-процесів не переривається.
- Відновлення заводських показників: Після заміни Galaxy VS працюватиме згідно із заявленими виробником характеристиками; всі параметри Battery Management будуть актуальними.
- Комплексний сервіс під ключ: Поставка, монтаж сертифікованими інженерами та офіційна утилізація старих батарей з актами для B2B-клієнтів.
Сумісність комплекту GVSBTH4:
Комплект GVSBTH4 — оригінальний компонент для батарейних стрінг підвищеної ємності 9 А·год усіх конфігурацій Schneider Electric Galaxy VS:
- Galaxy VS 10–100 кВА (усі High Capacity конфігурації): GVSUPS10KB4HS, GVSUPS15KB4HS, GVSUPS20KB4HS, GVSUPS30KB4HS, GVSUPS40KB4HS, GVSUPS50KB4HS, GVSUPS60KB5HS, GVSUPS80KB5HS, GVSUPS100KB5HS
- Зовнішні батарейні шафи Galaxy VS (до 9 стрінг GVSBTH4 на одну шафу)
Рекомендації щодо підбору кількості стрінг:
- Внутрішні батарейні відсіки Galaxy VS допускають до 5 стрінг GVSBTH4 залежно від розміру шасі (high/wide frame).
- Для точного розрахунку надішліть нам part number вашого ДБЖ (формат GVSUPS...) та бажаний час автономної роботи — розрахуємо безкоштовно за офіційними таблицями Schneider Electric.
- Ніколи не встановлюйте GVSBTH4 (9 А·год) разом із GVSBT4 або GVSBTU (7 А·год) в одній системі Galaxy VS.
- Замінюйте завжди повну стрінгу з 4 модулів одночасно — часткова заміна порушує баланс і дані моніторингу.
Комплект GVSBTH4 — стратегічна інвестиція у надійність вашої енергетичної інфраструктури. Офіційний дистриб'ютор з 2008 року, прозорі умови, сертифіковані фахівці.
Детальні технічні параметри акумулятора GVSBTH4
Знання технічних характеристик критично важливе для правильного підбору та уникнення помилок при замовленні. Переконайтеся, що ваша поточна конфігурація Galaxy VS розрахована саме на 9 А·год, а не на 7 А·год батареї.
| Параметр | Специфікація | Чому це важливо |
|---|---|---|
| Артикул комплекту | GVSBTH4 | Galaxy VS Smart Modular High Capacity Battery String — офіційний комерційний артикул Schneider Electric для замовлень та тендерів |
| Хімічна система | VRLA AGM (Sealed Lead Acid) | Герметична конструкція безпечна для серверних кімнат та ЦОД: немає виділення кислоти чи газів, не вимагає обслуговування |
| Кількість батарей | 40 шт. (4 набори × 10) | Повний комплект для однієї стрінги з 4-х модулів — забезпечує рівномірне старіння та коректну роботу Battery Management |
| Ємність кожної батареї | 9 А·год (High Capacity) | Критичний параметр! Змішування з 7 А·год батареями призведе до постійного battery fault alarm та некоректної роботи ДБЖ |
| Загальна енергоємність стрінги | 4320 ВА·год (4.32 кВА·год) | Визначає час автономної роботи — на 28% більше, ніж стандартна стрінга 7 А·год (3360 ВА·год) |
| Номінальна напруга стрінги | 120 В DC | Стандарт для батарейних стрінг Galaxy VS — відповідність напрузі шини ДБЖ |
| Кількість модулів у стрінзі | 4 шт. High Capacity VRLA | Кожен модуль = 10 батарей; завжди замінюйте всі 4 модулі одночасно |
| Габарити стрінги (Ш×В×Г) | 428 × 157 × 760 мм | Відповідає стандартним батарейним відсікам та шафам Galaxy VS — enclosed battery cabinet |
| Вага нетто / брутто | ≈ 108 кг / ≈ 112 кг | Доставка виключно палетна; переконайтеся в наявності навантажувача або вантажного ліфта на об'єкті |
| Дизайн-термін служби | 3–5 років (Eurobat) | При температурі до 25°C; кожні 10°C понад норму подвоюють швидкість деградації |
| Гарантія виробника | 18 місяців | Від дати поставки; зберігається лише при оригінальних батареях та дотриманні умов монтажу |
| Сертифікації | RoHS, REACH | Відповідність європейським стандартам безпеки — обов'язкова вимога для об'єктів ЄС-стандарту |
| ADR / UN-код | UN 2800 | Свинцево-кислотні акумулятори — враховуйте при логістиці та митному оформленні |
Важливо!
Використання батарейних стрінг з ємністю, відмінною від заводської конфігурації вашого Galaxy VS, або часткова заміна (менше 4 модулів у стрінзі) призведе до некоректної роботи Battery Management, дисбалансу напруги та постійного battery fault alarm.
Чому категорично заборонено змішувати батареї 7 А·год і 9 А·год у Galaxy VS
Це найчастіше технічне питання та найбільш критична помилка при самостійній заміні. Офіційний FAQ Schneider Electric по Galaxy VS дає однозначну відповідь: змішування заборонено. Ось чому це технічна необхідність, а не формальна вимога.
З яких причин змішування призводить до відмови системи:
- Різні зарядні криві: Батареї 7 А·год і 9 А·год мають різні характеристики заряду, граничні струми та ліміти напруги. Контролер Galaxy VS використовує єдиний алгоритм для всіх стрінг одночасно — він не може паралельно обслуговувати дві різні хімії.
- Дисбаланс напруги: При розряді батареї різної ємності досягають мінімальної напруги в різний час. Це створює небезпечний дисбаланс, здатний пошкодити як батареї, так і електроніку ДБЖ.
- Помилкові показники моніторингу: Battery Management Galaxy VS калібрує алгоритми під конкретний тип батарей. Змішування типів робить дані моніторингу (runtime, health, aging) повністю недостовірними.
- Втрата гарантії на ДБЖ: Використання несумісних конфігурацій є порушенням умов експлуатації та автоматично призводить до втрати гарантії Schneider Electric на ДБЖ.
Економічна доцільність повної одночасної заміни
Якщо ваша система Galaxy VS зараз має 7 А·год стрінги (GVSBT4) і ви плануєте перехід на 9 А·год — необхідно замінити ВСІ стрінги одночасно та переналаштувати конфігурацію в меню ДБЖ. Часткова заміна технічно неможлива. Натомість повна заміна на GVSBTH4 дає +28% автономності, повне відновлення гарантії на ДБЖ та актуальні дані Battery Management — це окупається вже за перший рік інтенсивної експлуатації.
Як визначити тип батарей у вашому Galaxy VS:
- Перевірте маркування на існуючих батарейних модулях: GVSBT4 = 7 А·год, GVSBTH4 = 9 А·год
- Зайдіть у меню ДБЖ: Configuration → Battery — там вказано поточний тип батарейної конфігурації
- Перегляньте технічну документацію або паспорт вашого ДБЖ (Commercial Reference)
- Надішліть нам серійний номер або part number ДБЖ — визначимо правильну конфігурацію протягом 1 робочого дня
Оригінальні партномери Galaxy VS: GVSBTH4 (повна стрінга 9Ah, 4 модулі) | GVSBTHU (одиночний 9Ah модуль) | GVSBT4 (стандартна 7Ah стрінга — не змішувати!) | WMBRS4-MB9-GVS (виїзна заміна 4 стрінг з інженером).
Робота комплекту GVSBTH4 в умовах інтенсивної експлуатації
ЦОД, медичні установи, банки та телеком ставлять батарейні комплекти Galaxy VS в умови підвищеного навантаження. Розуміння факторів деградації дозволяє планувати обслуговування і уникати несподіваних відмов.
Наслідки інтенсивної циклічної роботи:
- Прискорене старіння: При частих глибоких розрядах (циклічний режим замість буферного) термін служби скорочується до 2–3 років замість проектних 3–5 років.
- Тепловий стрес: Кожні 10°C вище 25°C подвоюють швидкість деградації. Для серверних кімнат з навантаженими стійками контроль температури є критичним фактором.
- Нерівномірне старіння модулів: При будь-якій частковій заміні нові та старі модулі деградують з різною швидкістю, що призводить до дисбалансу та передчасної відмови.
- Накопичена сульфатація: Систематичний неповний заряд після часткових розрядів формує кристалічний сульфат свинцю на пластинах, знижуючи реальну ємність нижче заявленої.
Поради для продовження терміну служби комплекту GVSBTH4:
- Контроль температури: Підтримуйте температуру в батарейному відсіку не вище 25°C. Кондиціонування серверної кімнати окупається насамперед збільшеним ресурсом акумуляторів.
- Планова заміна: Для об'єктів з частими відключеннями плануйте заміну стрінг кожні 2–3 роки. Відмова батарей завжди трапляється у найгірший момент — плановий сервіс усуває цей ризик.
- Моніторинг Battery Management: Регулярно перевіряйте показники внутрішнього опору та прогнозованого runtime в меню Galaxy VS. Різке зростання опору — перший сигнал деградації.
- Регулярне тестування: Виконуйте Battery Runtime Test щокварталу. Це виявляє деградацію до критичного стану та дозволяє запланувати заміну заздалегідь.
- Раціональне навантаження: Підключайте до Galaxy VS лише пріоритетне обладнання. Нижче навантаження — менша глибина розряду — довший ресурс батарей.
Детальна інструкція з заміни комплекту GVSBTH4 у Galaxy VS
Schneider Electric встановлює чіткі правила щодо процедури заміни модульних батарей у Galaxy VS. Нижче — покрокова інструкція на основі офіційної документації виробника.
Крок 1. Підготовка та ідентифікація конфігурації
- Зайдіть у меню Configuration → Battery та зафіксуйте поточну конфігурацію (тип, commercial reference).
- Підготуйте повний комплект GVSBTH4 (4 модулі = 1 стрінга) та засоби підйому (~108 кг), рукавиці, окуляри.
Крок 2. Ізоляція стрінги (Live Swap режим)
- Переконайтеся, що ДБЖ у режимі Live Swap: навантаження захищене рештою активних стрінг.
- Вимкніть батарейний вимикач BB замінюваної стрінги (положення OFF), підтвердьте на дисплеї.
Крок 3. Демонтаж старої стрінги
- ВАЖЛИВО: сфотографуйте схему підключення кабелів до від'єднання! Помилка при повторному підключенні може пошкодити ДБЖ або призвести до травм.
- Зніміть кришку батарейного відсіку згідно з інструкцією Galaxy VS.
- Від'єднайте клеми у правильному порядку: спочатку негативну (-), потім позитивну (+).
- Обережно вийміть усі 4 модулі стрінги з батарейного відсіку.
Увага! Ознаки пошкоджених батарей
Якщо модулі важко виймаються, є деформація корпусу або відчувається кислотний запах — не застосовуйте надмірних зусиль. Здуті свинцево-кислотні акумулятори є потенційно небезпечними. Зверніться до сертифікованого сервісного інженера. Завжди використовуйте захисні окуляри та рукавиці при роботі з акумуляторами.
Крок 4. Монтаж нового комплекту GVSBTH4
- Встановіть 4 нових модулі GVSBTH4 у батарейний відсік відповідно до орієнтації, зазначеної в документації.
- Підключіть клеми у зворотньому порядку: спочатку позитивну (+), потім негативну (-).
- Важливо: Під час підключення останньої клеми ви можете почути клацання або побачити невелику іскру. Це нормальне явище — результат початкового заряду внутрішніх конденсаторів ДБЖ. Не лякайтеся і не переривайте процес.
- Встановіть кришку батарейного відсіку на місце та переведіть вимикач BB назад у положення ON.
Крок 5. Закриття та первинна діагностика
- Перевірте на дисплеї Galaxy VS, що нова стрінга розпізнана та система не генерує сигналів тривоги.
- Переконайтеся, що на панелі відсутні повідомлення battery fault alarm.
- Зафіксуйте дату встановлення нових батарей для майбутнього планування обслуговування.
Тест правильності монтажу
Після встановлення всіх стрінг та виконання налаштувань Battery Management — проведіть Battery Runtime Test через меню Galaxy VS. Якщо розрахунковий час автономної роботи відповідає очікуваному для 9 А·год конфігурації при вашому навантаженні — монтаж виконано коректно.
Крок 6. Скидання даних Battery Management (обов'язковий крок!)
- Зайдіть у меню ДБЖ: Configuration → Battery.
- Виконайте Reset battery data — скидання runtime aging factor та накопичених даних про старіння попередніх батарей.
- Оберіть правильний тип батарейного рішення: Standard / Modular / Custom відповідно до вашої конфігурації.
- Для стандартної конфігурації — виберіть правильний commercial reference для 9 Ah стрінг з випадаючого списку. Переконайтеся, що обрано High Capacity варіант, а не Standard (7 Ah).
Крок 7. Початковий заряд та остаточна перевірка
- Залиште ДБЖ на повний заряд 8–12 годин з мінімальним навантаженням.
- Перевірте рівень заряду, розрахунковий runtime та внутрішній опір через Battery Management.
Налаштування Battery Management після встановлення GVSBTH4
Після фізичної заміни батарей обов'язково виконайте налаштування через меню Galaxy VS — без цього ДБЖ розраховуватиме runtime на основі застарілих даних.
Методика налаштування через меню Galaxy VS:
- Configuration → Battery: Зайдіть у меню з правами адміністратора.
- Reset battery data: Скиньте накопичені дані про старіння (runtime aging factor, cycle count) попередніх батарей.
- Тип рішення: Оберіть "Standard" (внутрішні батареї) або "Modular" (зовнішні шафи).
- Commercial reference: Виберіть правильний reference для GVSBTH4 (9 Ah High Capacity), а не Standard (7 Ah).
- Збереження та перевірка: Збережіть і виконайте Battery Runtime Test для підтвердження коректності.
Важливо при налаштуванні:
Не виконуйте Reset battery data до фізичної заміни всіх стрінг. Неправильний commercial reference (7 Ah замість 9 Ah) призведе до хибних розрахунків runtime. Якщо battery fault alarm не зникає після всіх кроків — зверніться до нашої технічної підтримки.
Поширені запитання про комплект GVSBTH4
| Питання | Відповідь |
|---|---|
| Що таке комплект GVSBTH4? | Оригінальний набір із 40 акумуляторів BB Battery ємністю 9 А·год (4 набори × 10 шт.) для батарейних смарт-модулів ДБЖ Schneider Electric Galaxy VS. Одна стрінга з 4 модулів, загальна ємність 4320 ВА·год, напруга 120 В DC. |
| Чим відрізняється GVSBTH4 від GVSBT4? | GVSBTH4 — стрінга підвищеної ємності (High Capacity) 9 А·год, загальна ємність 4320 ВА·год. GVSBT4 — стандартна 7 А·год, ємність 3360 ВА·год. Вони мають різні зарядні криві — змішувати їх в одній системі категорично заборонено. |
| Чи можна замінити один модуль із чотирьох у стрінзі? | Ні. Schneider Electric вимагає замінювати повну стрінгу (4 модулі). Часткова заміна призведе до дисбалансу напруги та некоректних даних моніторингу. |
| Чи підтримує Galaxy VS заміну батарей без відключення навантаження? | Так, Galaxy VS підтримує Live Swap. Однак Schneider Electric рекомендує виконувати цю операцію тільки сертифікованим інженером за офіційною інструкцією. |
| Що зробити в меню ДБЖ після заміни батарей? | Виконайте Reset battery data та в меню Configuration → Battery оберіть правильний тип рішення і commercial reference для 9 Ah конфігурації. Без цих кроків ДБЖ може показувати невірний runtime або battery fault. |
| Яка гарантія та термін служби? | Гарантія виробника — 18 місяців від дати поставки. Дизайн-термін служби — 3–5 років (Eurobat) при температурі до 25°C. |
| Скільки стрінг GVSBTH4 потрібно для мого Galaxy VS? | Залежить від моделі ДБЖ (10–100 кВА) та конфігурації. Надішліть part number вашого Galaxy VS (GVSUPS...) і бажаний runtime — розрахуємо точну кількість безкоштовно. |
| Як утилізуються старі акумулятори? | У пакеті «Комплексне обслуговування» ми демонтуємо та утилізуємо старі батареї через спеціалізоване підприємство з наданням офіційних актів для екологічної та бухгалтерської звітності. До 98% матеріалів підлягають вторинній переробці. |
| Які умови оплати та доставки для юридичних осіб? | Безготівковий розрахунок з ПДВ, повний пакет документів. Доставка палетна 1–3 робочих дні (вага ~112 кг брутто). У пакеті «Комплексне обслуговування» — монтаж та утилізація з актами. |
Переглянути повний асортимент комплектів для Schneider Electric Galaxy VS у нашому каталозі.
