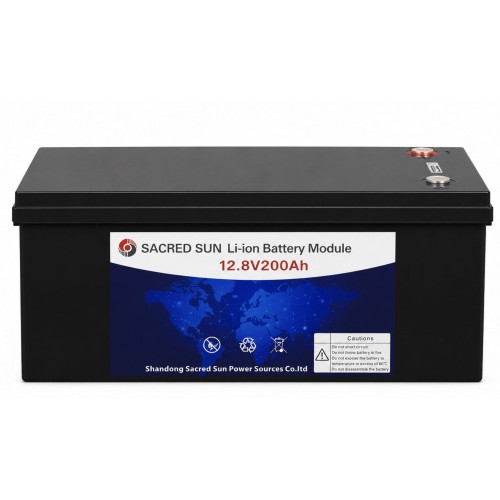

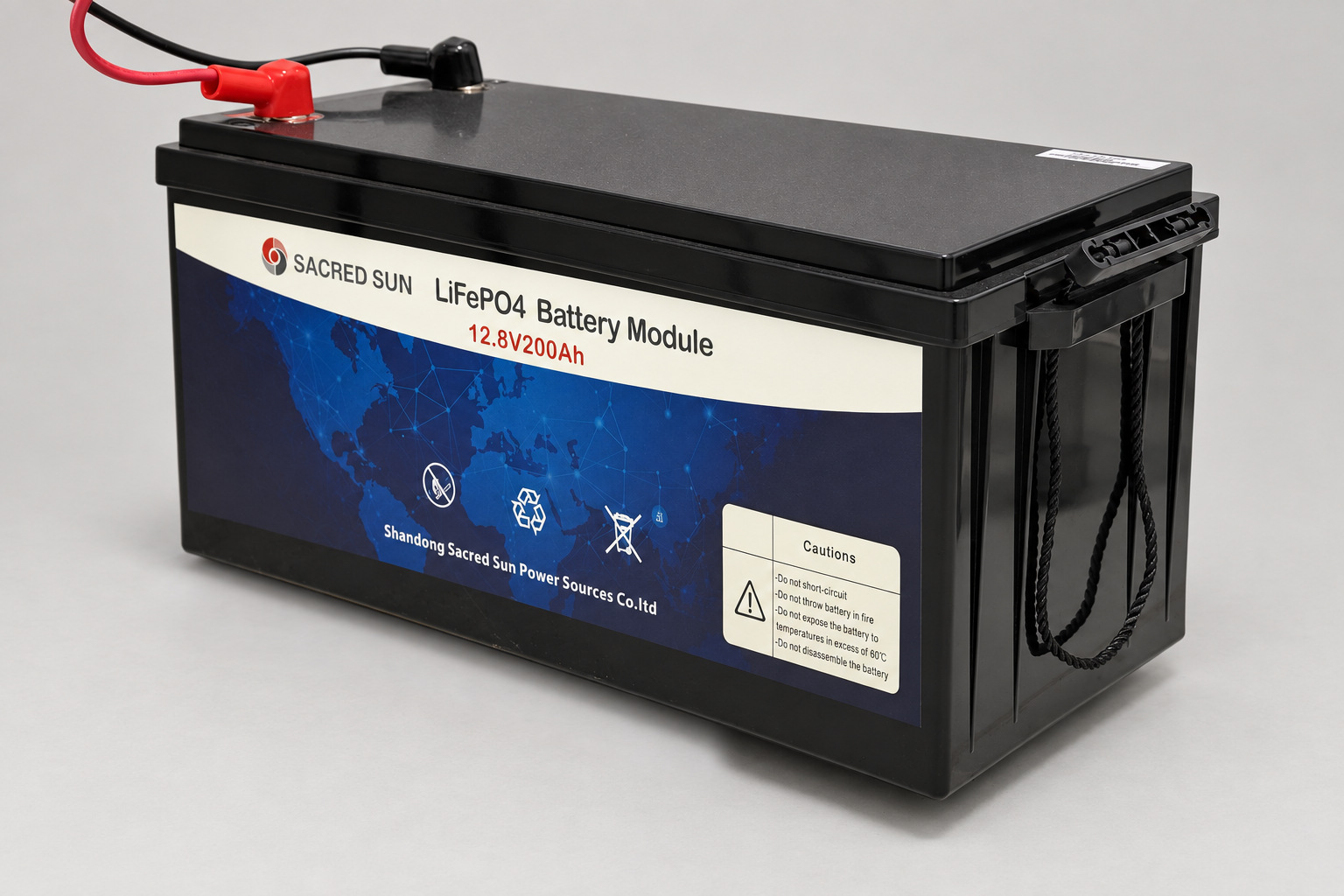

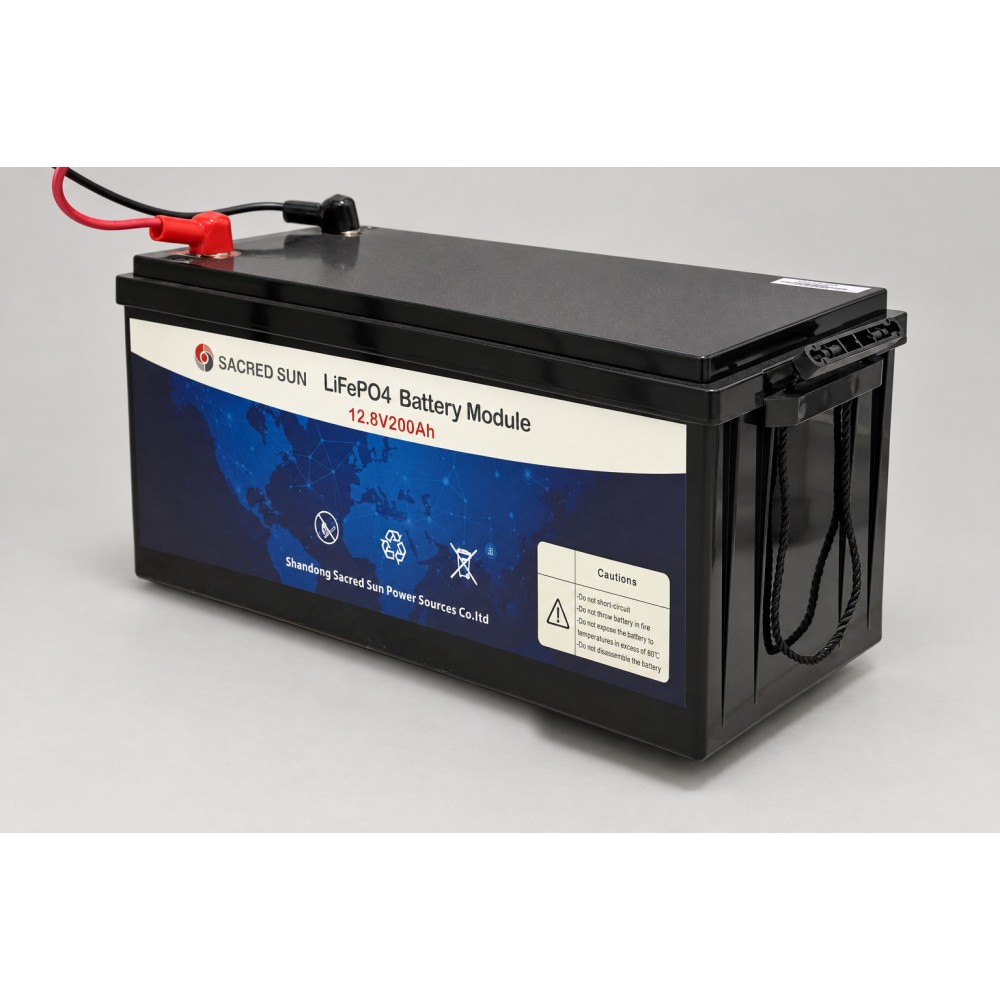

Акумулятор LiFePO4 SmartPower SCIFP12200 12.8V 200Ah з Bluetooth BMS та активним балансиром
Артикул: SCIFP12200 | Виробник: SmartPower (Sacred Sun) | Тип: LiFePO4 (4S4P) | Напруга: 12.8V | Ємність: 200Ah | Енергія: 2560Wh | BMS: 100A безперервно / 200A пік | Клеми: M8 | Захист: IP20 | Зв'язок: Bluetooth 5.0 + RS485 + RS232 | Розміри: 522×234×220 мм | Вага: 24 кг | Гарантія: 12 місяців
Оновлено:
Важливо: заряджання LiFePO4 нижче 0°C заборонено — BMS блокує автоматично. Взимку забезпечте температуру батарейного відсіку вище +5°C.
SmartPower SCIFP12200 — флагман серії SCIFP з паспортною ємністю 200Ah та максимальною енергоємністю 2560Wh (2.56 кВт·год). Конфігурація 4S4P LiFePO4 із вбудованою Smart BMS на 100A безперервного струму (пікові 200A), активним балансиром і Bluetooth 5.0 забезпечує до 1280W постійного навантаження і понад 2400W піково. Комунікаційний модуль RS485/RS232 дозволяє інтегрувати акумулятор у системи моніторингу SCADA, промислові інвертори та ПК. Передня панель з кнопкою Reset, DIP-перемикачами адресації і 4 LED-індикаторами SoC робить SCIFP12200 повноцінним рішенням для інсталятора — без додаткових шунтів або зовнішніх моніторів.
При виборі LiFePO4 акумулятора 200Ah ключова перевага SCIFP12200 — не просто ємність, а системна якість: активний балансир передає заряд між комірками при кількох амперах (проти 30–50 мА у пасивному), що зберігає повні 2560Wh впродовж усіх 3000+ циклів. Ресурс 3000 циклів при 80% DoD означає 10–15 років щоденної експлуатації — недосяжний для AGM 200Ah (300–500 циклів, маса 55–65 кг). Вага 24 кг проти 60 кг AGM-аналога спрощує монтаж в яхтах, кемперах і на об'єктах з обмеженим навантаженням на підлогу. Паралельне підключення підтримується при дотриманні правила попереднього заряду до 14.6V.
Ключові особливості та переваги SCIFP12200:
- BMS 100A/200A пік — 1280W безперервно, понад 2400W піково: безперервний струм 100A підтримує базове домашнє навантаження (котел + холодильник A+ + освітлення + роутер + охорона) протягом 10–18 годин. Пікові 200A витримують запуск свердловинних насосів, компресорів і електроінструменту через інвертор без спрацювання захисту.
- Активний балансир (кілька ампер, без тепловтрат): 90% ринку LiFePO4 використовують пасивні балансири (30–50 мА), що спалюють надлишок у тепло і активуються лише наприкінці заряду. Активний балансир SCIFP12200 передає енергію між комірками через індуктивні кола під час заряду й розряду одночасно — нульові тепловтрати, повна ємність 2560Wh зберігається впродовж усього ресурсу.
- Bluetooth 5.0 + RS485/RS232 — повний моніторинг без зовнішніх приладів: Bluetooth-додаток відображає SoC%, індивідуальну напругу кожної комірки, температуру, струм, кількість циклів і попередження BMS. RS485/RS232 для інтеграції з інверторами Voltronic/Deye/Victron, SCADA-системами і ПК.
- Передня панель: Reset + DIP-адресація + 4 LED: кнопка Reset повертає BMS з глибокого захисту без демонтажу. DIP-перемикачі (ADD) встановлюють адресу зв'язку при паралельному масиві. 4 LED-індикатори SoC і ALM/RUN — стан батареї без смартфона.
- 3000+ циклів при 80% DoD = 10–15 років: LiFePO4 не має теплового розгону на відміну від NMC/NCA. При нормальній роботі газовиділення відсутнє — безпечний монтаж у закритих приміщеннях, підвалах і житлових будинках.
- Вага 24 кг — у 4–5 разів легша за AGM 200Ah: AGM 200Ah важить 55–65 кг. Різниця критична для яхт, кемперів і об'єктів з обмеженнями несучої здатності підлоги.

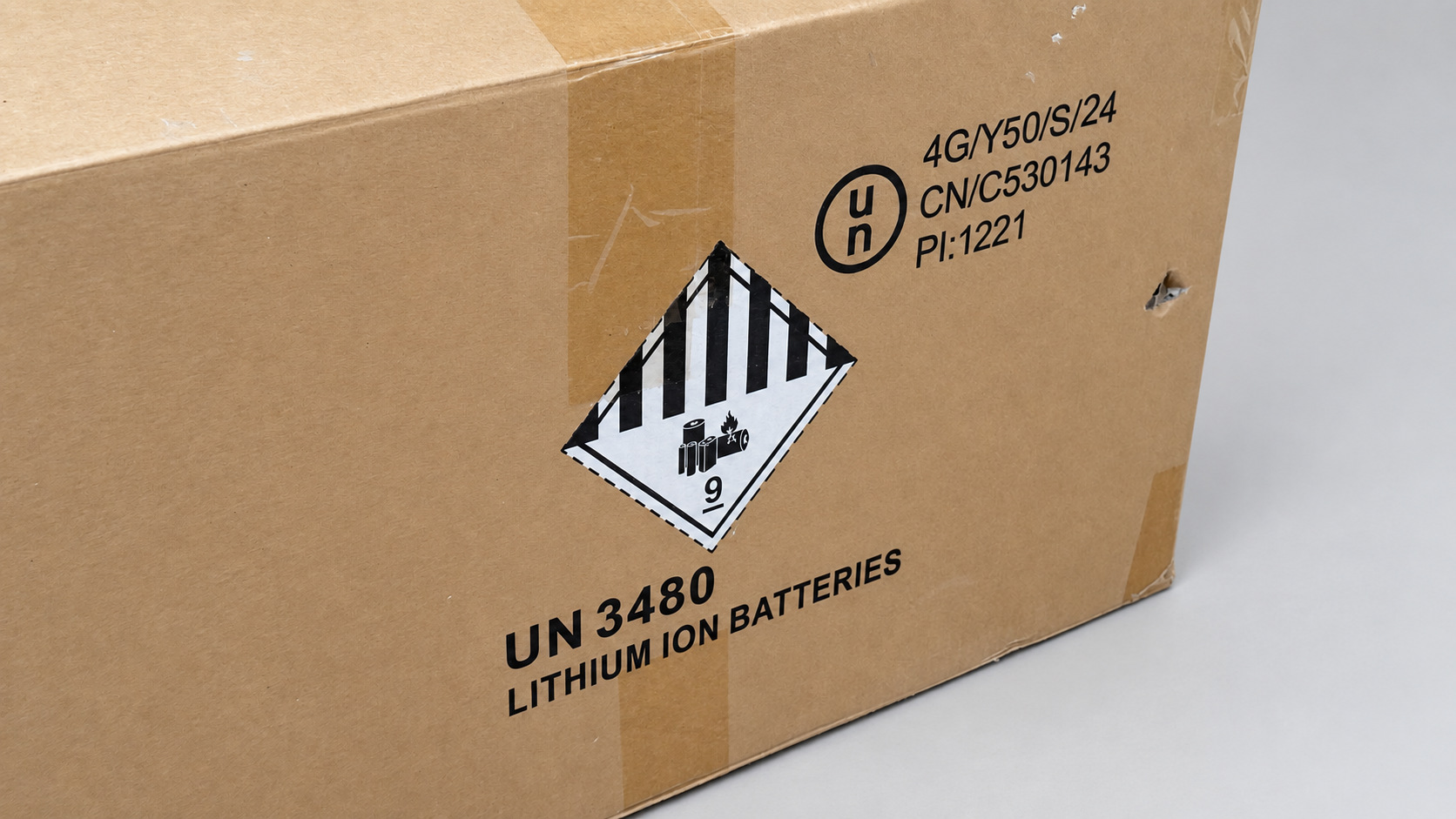

- Сертифікати безпеки: IEC 60950, IEC 62321, IEC 62133, UN38.3, UL1642, ISO 9001, ISO 14001, ISO 45001 — підтверджена відповідність для комерційних і промислових інсталяцій.
Важливі обмеження SCIFP12200:
- IP20: тільки для сухих закритих приміщень. Не монтуйте в умовах вологості або пилу.
- Зберігання 0...+25°C: тільки опалювані приміщення, 40–70% SoC.
- Заряд нижче 0°C заборонений: BMS блокує апаратно. Підігрів не підтверджений — уточнюйте у постачальника.
- Генератор: пряме підключення ЗАБОРОНЕНО — використовуйте B2B DC-DC конвертер з CC/CV.
- Паралельно — тільки однакова модель/партія: зарядіть кожну батарею до 14.6V перед складанням масиву.
Офіційний datasheet SmartPower SCIFP12200 доступний для перевірки параметрів: завантажити datasheet SmartPower SCIFP12200 (PDF).
Детальні технічні параметри SCIFP12200
Знання технічних характеристик допоможе зробити правильний вибір та забезпечити оптимальну роботу системи резервного або автономного живлення.
| Параметр | Специфікація | Чому це важливо |
|---|---|---|
| Хімічна система | LiFePO4, 4S4P | Не має теплового розгону; безпечна в закритих приміщеннях, підвалах і серверних кімнатах без ризику займання |
| Номінальна напруга | 12.8V (10.8–14.6V) | Пряма сумісність з 12V шиною інверторів, MPPT-контролерів і ДБЖ без перетворювача напруги |

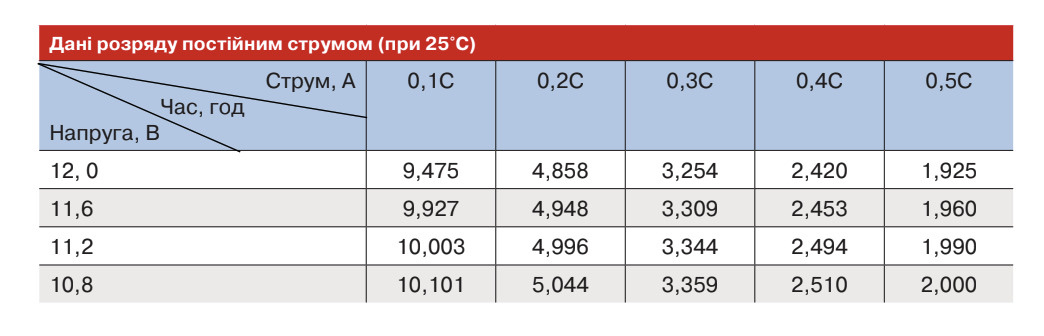

| Номінальна ємність | 200Ah (0.2C, +25°C) | При 80% DoD корисна ємність 160Ah — 10–18 год роботи домашнього базового навантаження або запас для інвертора 2–3 кВт протягом 1–1.5 год |
| Номінальна енергія | 2560Wh (2.56 кВт·год) | Найвища енергоємність у серії SCIFP 12V; достатньо для квартири протягом повного світлового дня при базовому навантаженні |
| Макс. струм розряду | 100A безперервний / 200A пік — 1280W / 2560W+ | 100A підтримує базове домашнє навантаження цілодобово; 200A витримують запуск компресорів і насосів через інвертор без спрацювання захисту |
| Макс. струм заряду | 100A безперервний / 200A пік | При 100A відновлення 90% ємності за 2 години; рекомендовано 40–100A для оптимального ресурсу |
| ККД заряду | 99% кулонівський / 94% енергетичний (при +20°C) | 94% проти ~80% у AGM: більше корисної енергії від тієї ж сонячної панелі або генератора |
| Балансир | Активний (кілька ампер, індуктивний) | Передає заряд між комірками без тепловтрат під час заряду й розряду одночасно — 100% паспортної ємності впродовж усього ресурсу |
| Моніторинг | Bluetooth 5.0 + RS485 + RS232 | SoC%, напруга комірок, температура, струм, лічильник циклів, попередження без зовнішніх шунтів; RS485/RS232 для SCADA та промислових інверторів |
| Передня панель | Reset, DIP (ADD), 4xLED SoC, ALM, RUN | Reset повертає BMS з глибокого захисту без демонтажу; DIP-адресація для паралельного масиву; 4 LED — стан без смартфона |

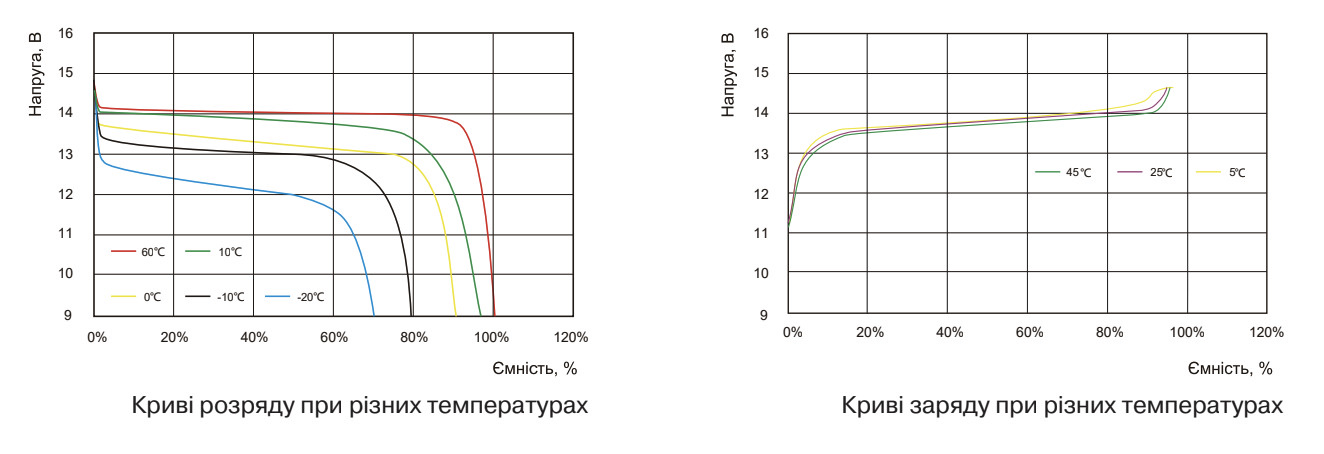

| Температура розряду | -20°C ... +60°C | При -20°C зберігає значну частину ємності; для зарядки в мороз потрібен підігрів — уточнюйте наявність у постачальника |
| Температура заряду | 0°C ... +45°C | BMS апаратно блокує заряд нижче 0°C — захист від літієвого осадження на аноді та деградації комірок |
| Температура зберігання | 0°C ... +25°C | Увага! Тільки опалювані приміщення при 40–70% SoC. Зберігання на холодному складі пошкоджує комірки навіть без навантаження |
| Клас захисту | IP20 | Тільки для сухих закритих приміщень. Не для зовнішнього монтажу або вологих підвалів |
| Тип клем | M8 (різьбові) | M8 забезпечує надійний контакт при 100A безперервному струмі. Затяжка рекомендована 4–6 Н·м. Слабкий контакт — нагрів і втрата ємності |

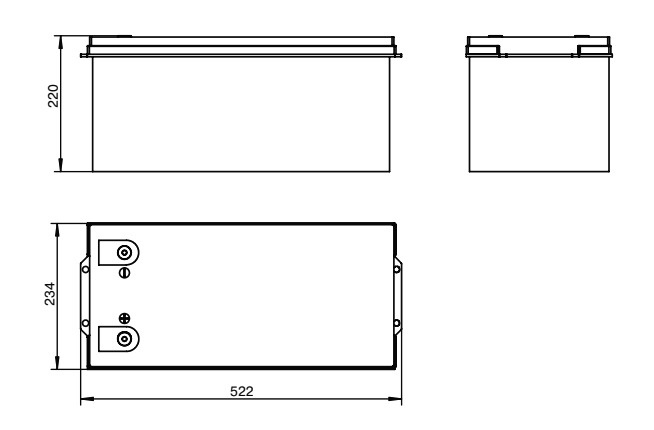

| Розміри (Ш×Г×В) | 522×234×220 мм | Компактний корпус для 200Ah: ширина 522 мм дозволяє розміщення в стандартних акумуляторних шафах і кемперах |
| Вага | 24 кг | AGM 200Ah важить 55–65 кг: SCIFP12200 у 2.5–3 рази легший, що критично для яхт, кемперів і об'єктів з обмеженнями несучої здатності підлоги |
| Ресурс | 3000+ циклів при 80% DoD | 10–15 років щоденного використання; AGM 200Ah — 300–500 циклів (1–2 роки при щоденних розрядах) |
| Паралельне підключення | Підтримується (однакова модель/виробник/партія) | Перед складанням масиву кожну батарею потрібно зарядити до 14.6V окремо; DIP-перемикачі (ADD) для адресації BMS |
| Послідовне підключення | Підтримується для 24V/48V | Ті ж правила: попередній заряд кожної батареї до 14.6V, однакова модель і партія; незалежна BMS на кожному блоці |
| Сертифікати | IEC 60950, IEC 62321, IEC 62133, UN38.3, UL1642 | ISO 9001, ISO 14001, ISO 45001 — відповідність для комерційних, промислових і морських інсталяцій |
Технічна документація та характеристики SmartPower SCIFP12200
Офіційний datasheet SmartPower SCIFP12200 з повними технічними характеристиками: завантажити datasheet SmartPower SCIFP12200 (PDF).
Увага: IP20 та температура зберігання
SCIFP12200 має корпус IP20 — захист лише від доторкань пальців. Не монтуйте в умовах вологості, пилу або атмосферних опадів. Температура зберігання обмежена 0...+25°C: неопалюваний склад або холодний гараж пошкоджують хімію комірок навіть без навантаження. Зберігайте при 40–70% SoC в опалюваному сухому приміщенні.
BMS 100A/200A пік, активний балансир та Bluetooth 5.0
Три технічні рішення відрізняють SCIFP12200 від більшості LiFePO4 200Ah на ринку.
Активний балансир та BMS 100A/200A пік:
- Активний vs пасивний балансир: пасивний (30–50 мА) спалює надлишок у тепло, активується лише наприкінці заряду і неефективний для 200Ah. Активний SCIFP12200 передає заряд між комірками при кількох амперах — і при заряді, і при розряді. Повна ємність 2560Wh зберігається впродовж усіх 3000+ циклів.
- Пік 200A для важких навантажень: BMS витримує пускові струми компресорів і насосів (50–80A) без відключення навантаження.
- RS485/RS232: підключення до інверторів Deye, Voltronic, SCADA без шлюзів. DIP-перемикачі — унікальна адреса в масиві.
Bluetooth 5.0: чому критично для LiFePO4

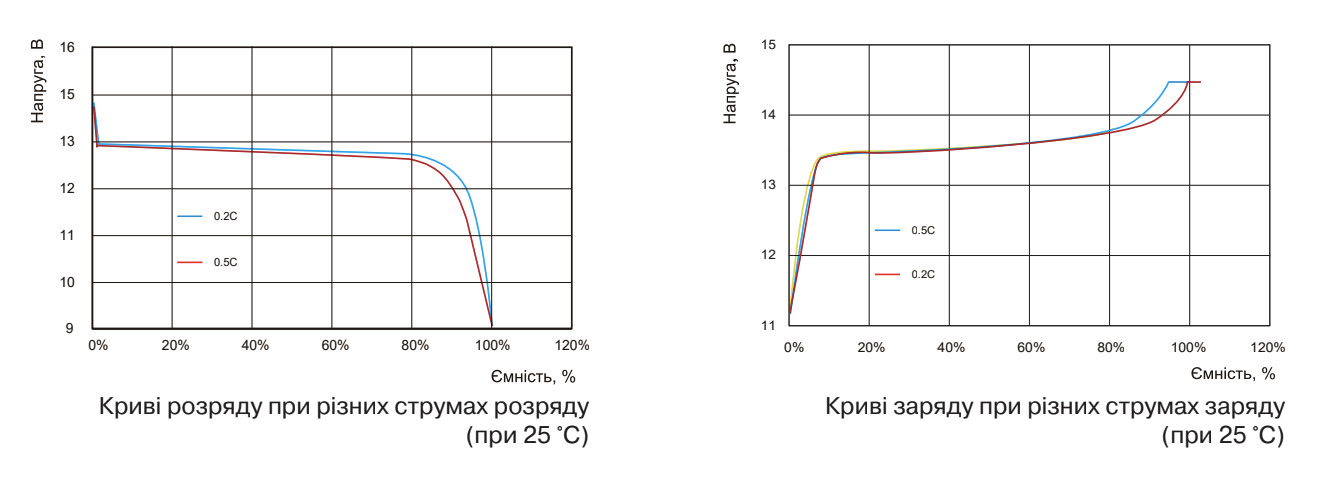

Плоска крива розряду LiFePO4 робить визначення SoC за напругою неможливим. Bluetooth відображає точний SoC%, напругу 4 послідовних груп комірок, температуру і лічильник циклів — усуває потребу в Victron SmartShunt (2000–4000 грн).
Налаштування зарядного пристрою / інвертора:
- Bulk/Absorption: 14.2–14.4V (максимум 14.6V)
- Float: 13.5–13.6V (13.2–13.4V для максимального ресурсу)
- Low voltage cutoff: 11.2–11.5V
- Зарядний струм: 40–100A; оптимально 40–60A для ресурсу
- Профіль: LiFePO4 або User-Defined. Ніколи не AGM або Li-ion NMC.
- Генератор: пряме підключення ЗАБОРОНЕНО — тільки B2B DC-DC конвертер з CC/CV.
SmartPower SCIFP12200 в умовах відключень електроенергії в Україні
Регулярні відключення ставлять батареї в умови циклічної роботи. LiFePO4 хімія SCIFP12200 принципово відрізняється від AGM саме у режимі глибоких циклів.
Практичні розрахунки автономії:
- Базовий побут (400–600W): котел + холодильник A+ + освітлення + роутер = 400–600W; при 80% DoD — 3.4–5.1 год. Два паралельно — 6.8–10.2 год.
- Критичне обладнання (130–200W): сервер + роутер + NAS + охорона = 10–16 год від однієї батареї при 80% DoD.
- Сонячна інтеграція: ефективність заряду 94% проти ~80% у AGM — від тієї ж панелі більше корисної енергії.
AGM 200Ah vs SCIFP12200:
- Ресурс: AGM — 300–500 циклів (1–2 роки). SCIFP12200 — 3000+ циклів (10–15 років). Ціна за цикл у 5–8 разів нижча.
- Маса: AGM 55–65 кг проти 24 кг — критично для яхт і кемперів.
- Ефект Пейкерта: AGM втрачає ємність при великих струмах. LiFePO4 — повні 200Ah при будь-якому струмі в межах BMS.
- Безпека: LiFePO4 не виділяє водень — безпечний монтаж у житлових приміщеннях і підвалах.
Рекомендація для організацій та B2B
Масив 2–4 SCIFP12200 (400–800Ah) для 24/7 інфраструктури. При 50% DoD ресурс подвоюється — понад 6000 циклів. RS485/RS232 дозволяє моніторити кожну батарею з SCADA без відкриття шафи.
Встановлення та підключення SCIFP12200
Крок 1. Підготовка
- Вимкніть навантаження та інвертор. Перевірте напругу клем: норма 12.5–13.3V. При 0V — натисніть Reset (1 сек) і негайно підключіть зарядний пристрій.
- Кабель: мінімум 25 мм² для 100A; понад 1 м — 35 мм². Запобіжник 120–150A.
Крок 2. Паралельне / послідовне підключення
- Критично: зарядіть кожну батарею індивідуально до 14.6V перед будь-яким з'єднанням. Різниця між батареями — не більше 0.1V.
- DIP-перемикачами (ADD) встановіть унікальну адресу кожної батареї в масиві.
Увага: заборонені підключення
Пряме підключення до генератора ЗАБОРОНЕНО — тільки B2B DC-DC з CC/CV. Змішування різних артикулів або партій ЗАБОРОНЕНО.
Крок 3. Демонтаж старого акумулятора
- Важливо: сфотографуйте схему підключення до від'єднання кабелів.
- Від'єднуйте: мінус → плюс.
Крок 4. Монтаж нового акумулятора

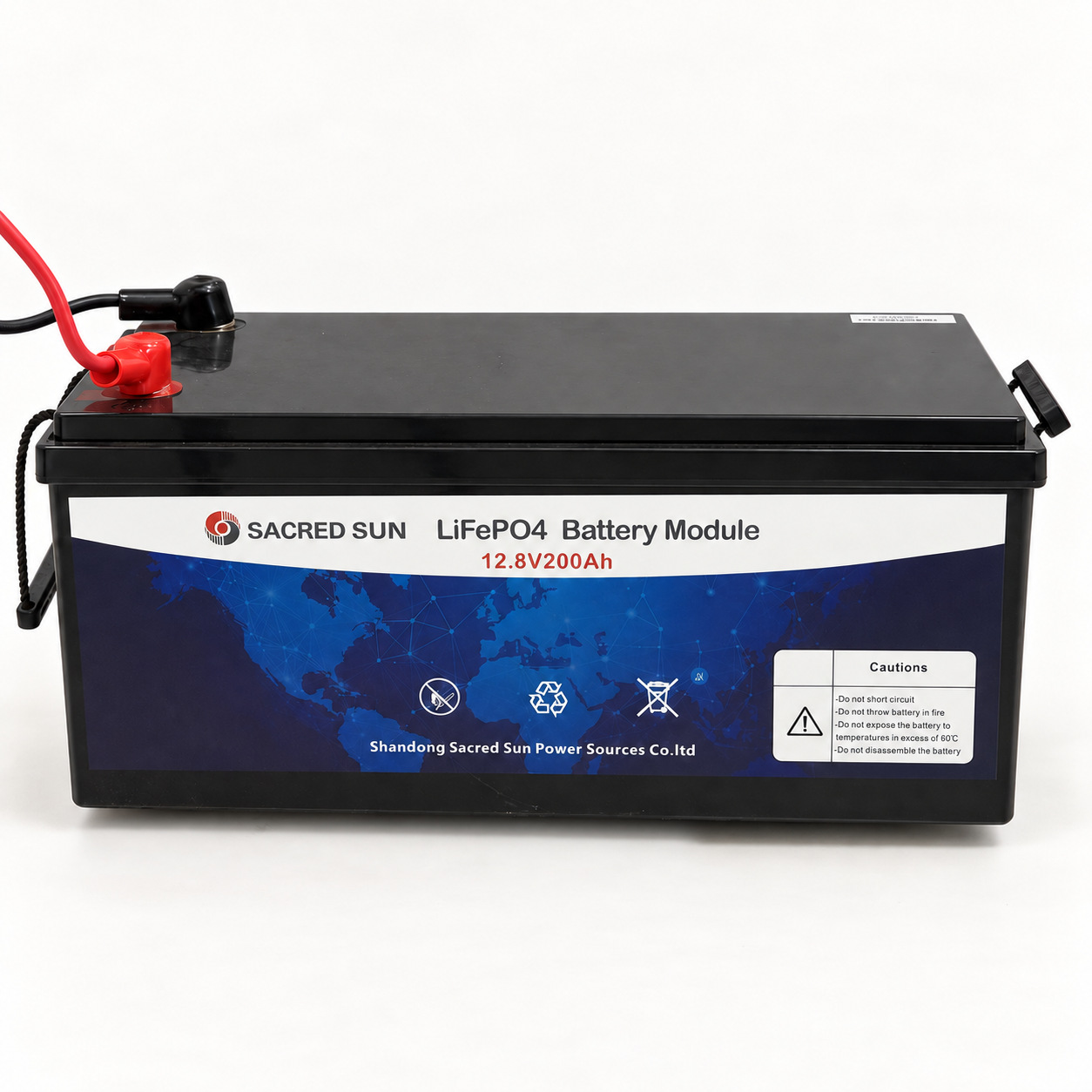

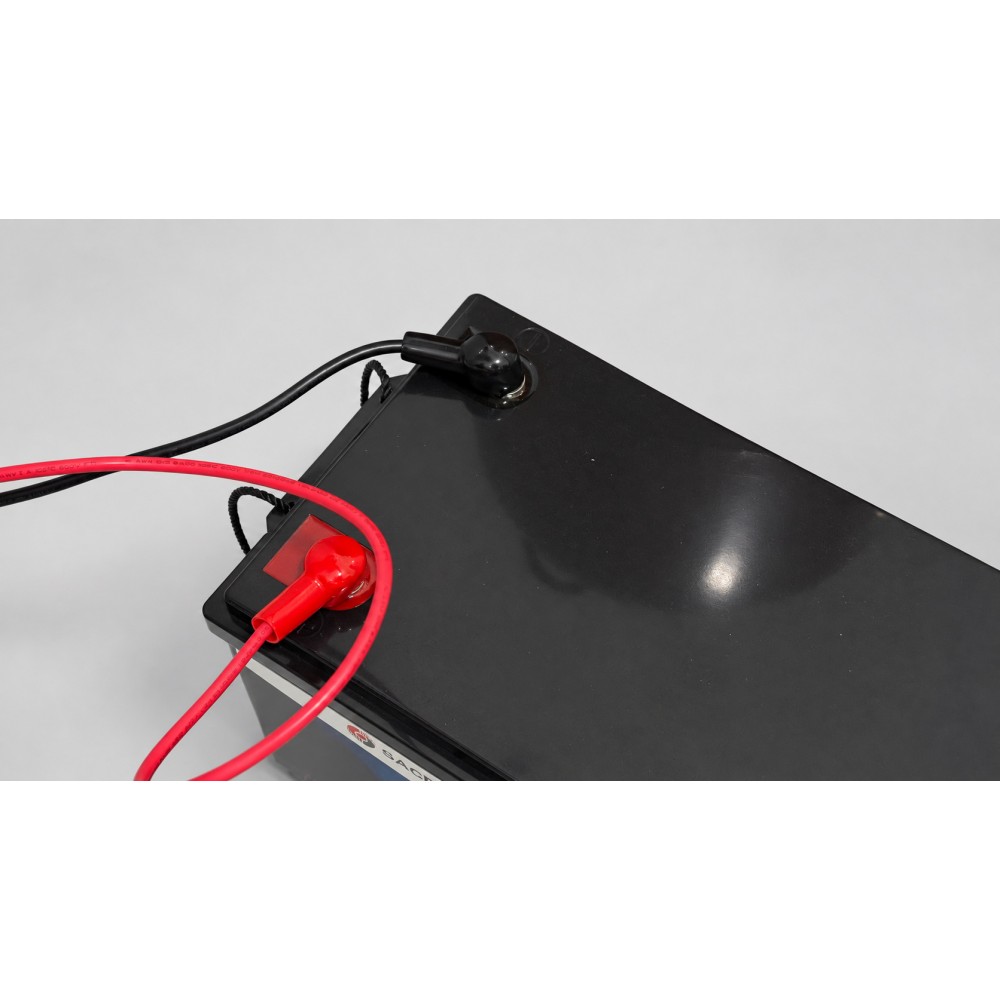

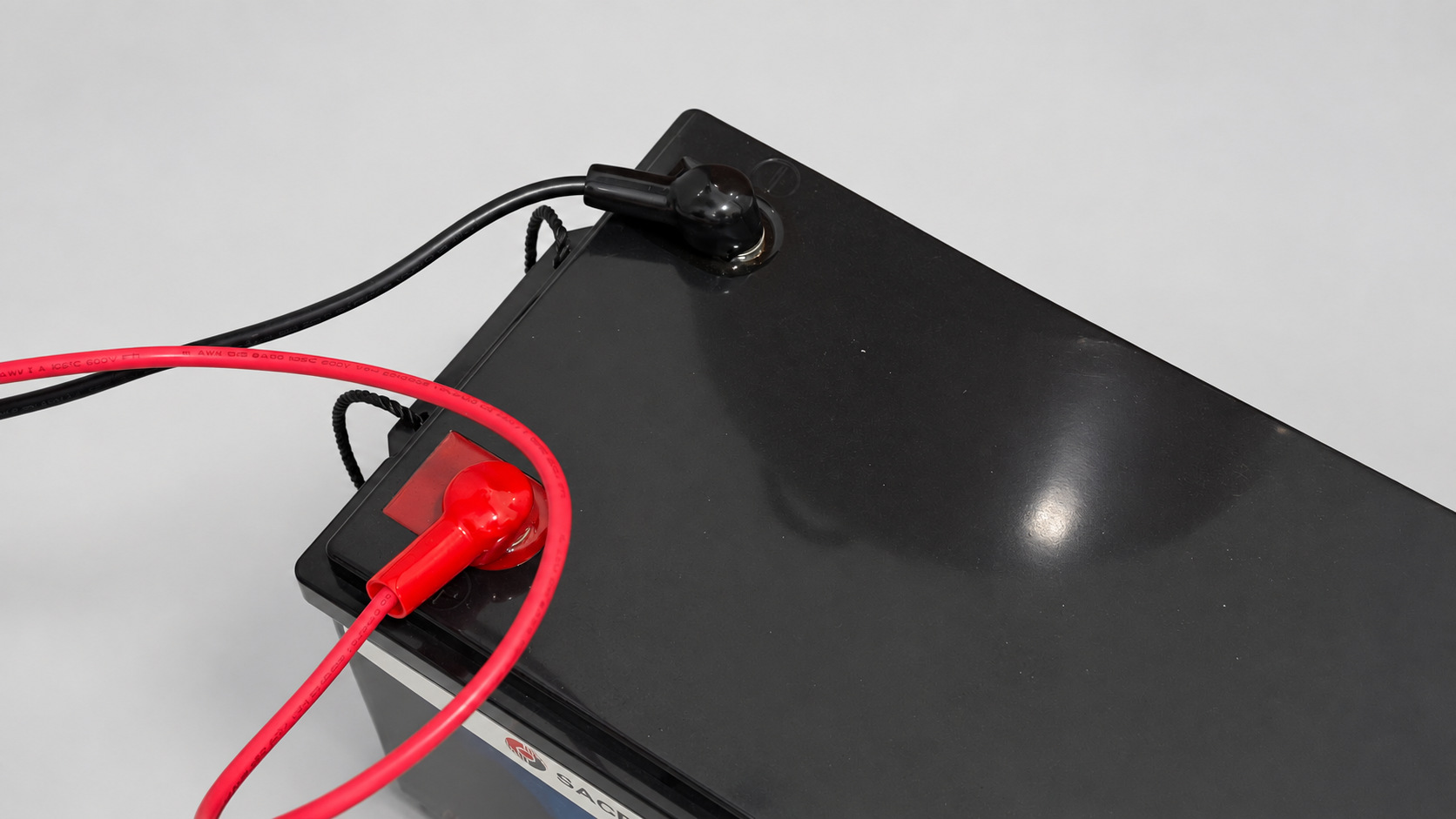

- Клеми M8 марковані «+» (плюс, червоний) та «-» (мінус, чорний). Переплутана полярність спричиняє спрацювання BMS або незворотне пошкодження.
- Спочатку підключайте плюсовий кабель, потім мінусовий. При підключенні останньої клеми можливе клацання або іскра — це нормальне явище заряду конденсаторів інвертора.
- Затяжка болтів M8: рекомендований момент 4–6 Н·м. Слабкий контакт призводить до нагріву при струмах 100A безперервного розряду.
Крок 5. Закриття та діагностика
- Увімкніть інвертор або ДБЖ та перевірте відсутність аварійних індикаторів. Лампочка RUN на передній панелі має горіти зеленим.
- Відкрийте Bluetooth-додаток SmartPower: SoC має відображатися у відсотках, напруга всіх комірок — в межах 3.2–3.35V. Лампочка ALM при нормальній роботі не горить.
- Підключіть навантаження поступово і перевірте, що інвертор стабільно тримає напругу при запуску.
Тест правильності монтажу
Після встановлення відключіть від мережі і протестуйте час автономії під навантаженням 300–500W. Розрахуйте очікуваний час: (200Ah × 0.8 DoD × 12.8V) / потужність навантаження. При відхиленні більш ніж на 20% — перевірте затяжку M8 та налаштування профілю заряду в інверторі.
Крок 6. Профіль заряду (обов'язково!)
- Профіль LiFePO4 або User-Defined: bulk 14.2–14.4V (максимум 14.6V), float 13.5–13.6V.
- Ніколи AGM або Li-ion NMC — напруга 16.4–16.8V незворотно руйнує комірки.
Крок 7. Перший цикл і калібрування BMS
- Виконайте повний цикл заряду — BMS калібрує SoC. Перевірте баланс комірок через Bluetooth: різниця не більше 50 мВ.
Оптимізація ресурсу та обслуговування SCIFP12200
- DoD: 80% DoD — 3000+ циклів; 50% DoD — понад 6000 циклів. Cutoff: 11.8–12.0V для щоденного циклювання.
- Float: 13.2–13.4V для максимального ресурсу в буферному режимі.
- Зберігання: 40–70% SoC при +15...+25°C. Понад 3 місяці — перевірте SoC і підзарядіть.
- Симптоми для перевірки: різниця напруги комірок понад 100 мВ; ємність менше 160Ah при 80% DoD; повторне спрацювання ALM.
Критичні застереження:
- Не розкривайте корпус — небезпечні напруги комірок
- Не заряджайте нижче 0°C — не обходьте BMS-захист
- Не підключайте паралельно батареї з різницею напруг понад 0.1V без вирівнювання
- Не підключайте до генератора без B2B DC-DC конвертера
Обслуговування
Щомісяця — SoC і баланс комірок через Bluetooth. Раз на 3 місяці — затяжка M8 (4–6 Н·м). Раз на рік — контрольний цикл. При 0V на клемах: Reset (1 сек) і негайно зарядний пристрій.
Часті запитання про SmartPower SCIFP12200
| Питання | Відповідь |
|---|---|
| Що таке SmartPower SCIFP12200? | LiFePO4 акумулятор 12.8V 200Ah (2560Wh) з конфігурацією 4S4P, BMS 100A безперервно / 200A пік, активним балансиром, Bluetooth 5.0 та RS485/RS232. Виробник — Sacred Sun (Shandong Sacred Sun Power Sources Co., Ltd.), серія SmartPower. Клас захисту IP20, клеми M8, розміри 522×234×220 мм, вага 24 кг. |
| Скільки годин автономії дає SCIFP12200? | При базовому домашньому навантаженні 400–600W (котел + холодильник + освітлення + роутер) і 80% DoD — 3.4–5.1 год. При навантаженні 130–200W (сервер + роутер + охорона) — 10–16 год. Точний час залежить від реального споживання навантаження. |
| Чим активний балансир кращий за пасивний? | Пасивний (30–50 мА) спалює надлишок у тепло і активується лише наприкінці заряду — неефективний для 200Ah комірок. Активний передає заряд між комірками при кількох амперах під час заряду й розряду одночасно, зберігаючи повні 2560Wh впродовж усіх 3000+ циклів без деградації через дисбаланс. |
| Що показує Bluetooth-додаток BMS 5.0? | SoC (залишковий заряд у відсотках), напругу 4 послідовних груп комірок (4S4P), температуру, струм, кількість циклів і коди попереджень BMS. Усуває потребу в окремому шунті Victron SmartShunt або BMV-моніторі. |
| Навіщо кнопка Reset на передній панелі? | Повертає BMS з глибокого захисту (стан "0V на клемах") без демонтажу батареї. Натисніть і утримуйте 1 секунду, потім негайно підключіть зарядний пристрій. Не залишайте батарею розрядженою більш ніж на 24 години після спрацювання захисту. |
| Чи можна підключити до автомобільного генератора? | Пряме підключення ЗАБОРОНЕНО — низький внутрішній опір розрядженого LiFePO4 може спалити обмотку генератора. Обов'язково використовуйте ізольований DC-DC конвертер (B2B зарядний пристрій) з алгоритмом CC/CV. |
| Як правильно підключити кілька SCIFP12200 паралельно? | 1) Зарядіть кожну батарею індивідуально до 14.6V. 2) Перевірте, що різниця напруг між батареями не перевищує 0.1V. 3) Встановіть унікальну адресу кожної батареї DIP-перемикачами (ADD). 4) З'єднуйте симетричними кабелями однакової довжини та перерізу. Тільки однакова модель/виробник/партія. |
| Які налаштування інвертора для SCIFP12200? | Bulk/Absorption 14.2–14.4V (максимум 14.6V), Float 13.5–13.6V, low voltage cutoff 11.2–11.5V, зарядний струм 40–100A. Профіль LiFePO4 або User-Defined. Ніколи не AGM або стандартний Li-ion NMC. |
| Чи підходить SCIFP12200 для роботи нижче 0°C? | Розряд підтримується до -20°C. Заряд BMS блокує апаратно нижче 0°C. Підігрів не підтверджений в datasheet — для роботи при від'ємних температурах уточнюйте наявність self-heating у постачальника до замовлення. Зберігання лише при 0...+25°C. |
