Аккумулятор LiFePO4 SmartPower SCIFP24100 25.6V 100Ah с Bluetooth BMS и IP68
Обновлено:
SmartPower SCIFP24100 — первый в серии SCIFP аккумулятор на нативной 24V шине с защитой IP68. Конфигурация 2S4P LiFePO4 обеспечивает номинальное напряжение 25.6V и ёмкость 100Ah (2560Wh, 2.56 кВт·ч) в одном корпусе 19" стоечного форм-фактора (483×170×240 мм). Smart BMS 100A с активным балансиром и Bluetooth-мониторингом контролирует все 8 элементов. Класс защиты IP68 — полная водонепроницаемость — открывает для SCIFP24100 сценарии, недоступные для 12V моделей серии: внешние солнечные инсталляции, яхты, морские и промышленные применения.
Ключевое отличие SCIFP24100 от подхода "два SCIFP12150 последовательно": один корпус вместо двух, одна BMS вместо двух независимых, никаких проблем синхронизации между батареями в 24V цепи. IP68 против IP20 у 12V моделей — принципиальная разница для влажных и внешних условий. При параллельном подключении до 4 единиц SCIFP24100 доступна ёмкость 400Ah (10.24 кВт·ч) от одной 24V шины; при последовательном — два блока дают 51.2V для 48V инверторов. Вес 20.5 кг и AGM-совместимые габариты позволяют заменить свинцово-кислотный блок 24V без переделки шкафа.
Ключевые особенности и преимущества SCIFP24100:
- IP68 — полная водонепроницаемость (главное отличие серии): SCIFP24100 выдерживает длительное погружение в воду. 12V модели серии SCIFP (SCIFP12150, SCIFP12100) имеют IP20 — только закрытые сухие помещения. IP68 открывает: яхтные трюмы, внешние солнечные шкафы, влажные подвалы, морские и аграрные применения.
- Нативная 24V система без конвертеров: подавляющее большинство инверторов (Victron Multiplus-II 24/3000, Axpert, Growatt, Deye) имеют нативную 24V шину. Один SCIFP24100 заменяет два SCIFP12150 в последовательной цепи — без проблем синхронизации двух независимых BMS и без точек отказа межбатарейных соединений.
- Активный балансир для 8 элементов (2S4P): 24V конфигурация содержит 8 элементов LiFePO4 в серии (против 4 у 12V). Больше элементов в серии — выше потребность в балансировке. Активный балансир передаёт заряд между элементами без тепловых потерь, сохраняя 100% паспортной ёмкости 2560Wh на протяжении всего ресурса.
- Bluetooth Smart BMS — мониторинг 24V системы: плоская кривая разряда LiFePO4 делает невозможным определение SoC по напряжению. Bluetooth приложение отображает SoC%, напряжение 8 элементов, температуру, ток, счётчик циклов. Заменяет Victron SmartShunt или BMV монитор.
- Параллельное подключение до 4 единиц: подтверждено в datasheet. 2 = 200Ah / 5.12 кВт·ч; 4 = 400Ah / 10.24 кВт·ч от 24V шины без конвертеров.
- Последовательное подключение 2 единиц — 51.2V система: два SCIFP24100 последовательно = 51.2V / 100Ah для 48V инверторов. Подтверждено в datasheet. Каждый блок имеет собственную BMS — необходима балансировка между блоками.
- 19" стоечный форм-фактор, 20.5 кг: ширина 483 мм, высота 240 мм. Монтируется в телекоммуникационные и серверные стойки без адаптеров.
Важные ограничения SCIFP24100:
- Зарядка ниже 0°C запрещена: BMS аппаратно блокирует зарядку. Для внешних зимних инсталляций — уточняйте наличие подогрева у поставщика.
- RS485/RS232 и self-heating — не подтверждено: коммуникационный интерфейс и функция самоподогрева не подтверждены в datasheet. Уточняйте у поставщика до заказа.
- Максимум 4 параллельных блока: 400Ah / 10.24 кВт·ч. Для больших массивов — 48V система (2 блока последовательно).
Официальный datasheet SmartPower SCIFP24100 доступен для проверки параметров: скачать datasheet SmartPower SCIFP24100 (PDF).
Детальные технические параметры SCIFP24100
Знание технических характеристик поможет сделать правильный выбор и обеспечить оптимальную работу 24V системы резервного или автономного питания.
| Параметр | Спецификация | Почему это важно |
|---|---|---|
| Химическая система | LiFePO4, 2S4P | 8 элементов в конфигурации 2S4P — нативная 24V система без последовательного соединения отдельных 12V батарей; не имеет теплового разгона |
| Номинальное напряжение | 25.6V (24V система; 21.6–29.2V) | Нативная 24V шина — прямая совместимость с Victron Multiplus-II 24/3000, Axpert, Growatt 24V без преобразователей |
| Номинальная ёмкость | 100Ah (0.2C, +25°C) | При 80% DoD полезная ёмкость 80Ah = 2048Wh; достаточно для 6–8 ч при нагрузке 300W или более 1 ч при нагрузке 2000W |
| Номинальная энергия | 2560Wh (2.56 кВт·ч) | Наибольшая энергоёмкость в форм-факторе 19" стойки; один блок заменяет две 12V 100Ah батареи последовательно |
| Макс. ток разряда | 100A (непрерывный) — 2560W | Поддерживает нагрузку 2.56 кВт без ограничения BMS; достаточно для инвертора 2–2.5 кВт в буферном режиме |
| Макс. ток зарядки | 100A (непрерывный) | Восстановление 90% ёмкости менее чем за 1 час при 100A от генератора или MPPT контроллера |
| Балансир | Активный | 8 элементов в серии требуют точной балансировки; активный балансир передаёт заряд между элементами без тепловых потерь |
| Мониторинг | Bluetooth Smart BMS | SoC%, напряжение 8 элементов, температура, ток, счётчик циклов — без внешних шунтов |

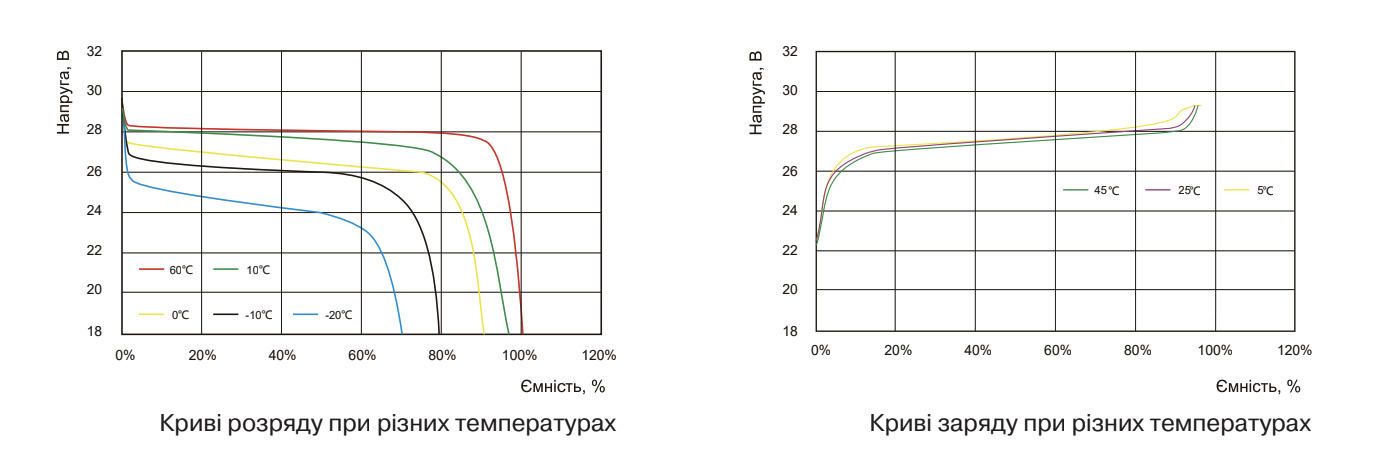

| Температура разряда | -20°C ... +60°C | Широкий диапазон для внешних и морских инсталляций; при -20°C сохраняет часть ёмкости |
| Температура зарядки | 0°C ... +45°C | BMS аппаратно блокирует зарядку ниже 0°C — защита от литиевого осаждения на аноде; для внешнего монтажа зимой — уточните подогрев |
| Температура хранения | -20°C ... +55°C | Широкий диапазон позволяет хранить в неотапливаемых помещениях; храните при 40–70% SoC для максимального ресурса |
| Класс защиты | IP68 | Полная водонепроницаемость — яхтные трюмы, внешние шкафы, влажные подвалы; кардинально лучше IP20 у 12V моделей серии |
| Тип клемм | M8 (резьбовые) | M8 обеспечивает надёжный контакт при 100A / 2560W. Затяжка 4–6 Н·м. Слабый контакт при больших токах — нагрев и потеря ёмкости |
| Параллельное подключение | До 4 единиц | 4 блока = 400Ah / 10.24 кВт·ч на 24V шине; подтверждено в datasheet |
| Последовательное подключение | До 2 единиц (51.2V) | 2 блока последовательно = 51.2V система для 48V инверторов; подтверждено в datasheet |

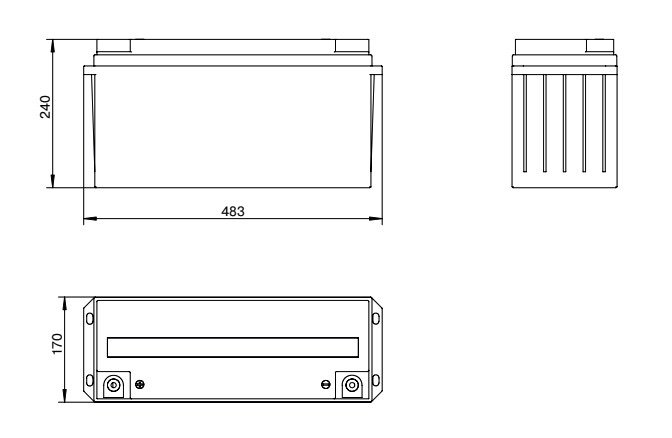

| Форм-фактор / Размеры | 19" стойка / 483×170×240 мм | Стандартная ширина 19" — монтаж без адаптеров в телекоммуникационные шкафы и серверные комнаты |
| Вес | 20.5 кг | 24V 2560Wh в одном корпусе; AGM 24V 100Ah весит 55–65 кг — разница в 35 кг критична при монтаже в стойку или яхту |
| Ресурс | 3000+ циклов при 80% DoD (оценка) | При 1 цикле в день = свыше 8 лет; AGM 24V — 200–400 циклов (1–2 года). LiFePO4 не имеет теплового разгона |
| Сертификаты | IEC 60950, IEC 62321, IEC 62133, UN 38.3, UL 1642, ISO 9001, ISO 14001, ISO 45001 | Подтверждённое соответствие для коммерческих, морских и промышленных инсталляций |
Техническая документация и характеристики SmartPower SCIFP24100
Официальный datasheet SmartPower SCIFP24100 с полными техническими характеристиками: скачать datasheet SmartPower SCIFP24100 (PDF).
Внимание: IP68 не отменяет ограничения по температуре зарядки
SCIFP24100 имеет корпус IP68 — защита от полного погружения в воду. Но BMS аппаратно блокирует зарядку ниже 0°C независимо от класса защиты корпуса. В холодных внешних инсталляциях (яхты в холодном климате, горные объекты) — уточните наличие функции самоподогрева у поставщика до заказа. Хранение при -20°C...+55°C допустимо, но зарядка — только от 0°C.
Нативная 24V система, IP68 и 2S4P: почему это лучше двух 12V аккумуляторов
Три технических решения отличают SCIFP24100 от последовательного соединения двух 12V LiFePO4 батарей. Каждое имеет прямую практическую ценность при монтаже 24V системы резервного питания.
Одна BMS вместо двух: преимущества единой архитектуры 2S4P
- Синхронное управление всеми 8 элементами: каждая независимая 12V BMS защищает только свои 4 элемента. Дисбаланс между блоками приводит к перезаряду или глубокому разряду. SCIFP24100 имеет одну BMS для всех 8 элементов.
- Отсутствие точек отказа между батареями: разъём между двумя 12V батареями при 100A — источник нагрева и отказа. В SCIFP24100 нет внешнего межблочного соединения.
- Одно Bluetooth приложение: SCIFP24100 показывает состояние всех 8 элементов, температуру и SoC в одном приложении вместо двух.
- Меньшая площадь монтажа: один корпус 483×170×240 мм против двух — существенно для яхт и серверных комнат.
CC/CV зарядка 24V: правильные настройки зарядного устройства
LiFePO4 заряжается по алгоритму CC/CV (постоянный ток, затем постоянное напряжение). Для SCIFP24100 (25.6V, 8 элементов в серии): Bulk/Absorption напряжение 28.4–28.8V (2 × 14.2–14.4V), Float 27.0–27.2V (2 × 13.5–13.6V), отключение нагрузки 22.4–23.0V (2 × 11.2–11.5V). Профиль LiFePO4 или User-Defined 24V. Никогда не AGM или стандартный Li-ion NMC 24V — максимальное напряжение 8S NMC (33.6V) необратимо разрушает элементы LiFePO4.
Настройки зарядного устройства / MPPT / инвертора для 24V:
- Bulk/Absorption: 28.4–28.8V
- Float: 27.0–27.2V (или 26.4–26.8V для максимального ресурса в буферном режиме)
- Low voltage cutoff: 22.4–23.0V
- Профиль: LiFePO4 или User-Defined 24V (никогда AGM или Li-ion NMC 24V)
- Макс. зарядный ток: 100A; оптимально 30–50A для ресурса
SCIFP24100 в условиях Украины: яхты, солнечные системы и блэкауты
Регулярные отключения электроэнергии в Украине и рост спроса на автономные 24V солнечные системы сделали аккумуляторы LiFePO4 ключевым элементом домашней и промышленной инфраструктуры. SCIFP24100 ориентирован прежде всего на сценарии, где IP68 или нативная 24V шина являются ключевыми требованиями.
Типичные сценарии применения SCIFP24100:
- Яхты и морские применения (IP68): SCIFP24100 монтируется в трюмах и кокпитах без дополнительного герметичного корпуса. IP20 у 12V моделей серии для морских условий не подходит. Victron Multiplus-II 24/3000 — стандартная конфигурация.
- Внешние солнечные инсталляции (IP68): аккумулятор во внешнем шкафу без кондиционирования — дождь, конденсат. IP68 не требует герметизации шкафа.
- Домашняя СЭС 24V: один SCIFP24100 = 2048Wh при 80% DoD. Два параллельно = 5.12 кВт·ч — для квартиры на сутки. MPPT Victron SmartSolar 24V или Growatt 24V — без DC-DC преобразователя.
- Телекоммуникационное оборудование 24V: 19" форм-фактор без адаптеров в серверные стойки. Совместим с APC Smart-UPS 24V, Eaton 9PX 24V.
- Аграрное и промышленное оборудование: IP68 — монтаж при пыли, влаге и мойке. 24V шина для насосов, автоматики теплиц.
Рекомендация для B2B и организаций
Массив 2–4 SCIFP24100 параллельно = 200–400Ah / 5.12–10.24 кВт·ч на 24V шине. При 40% DoD вместо 80% ресурс возрастает в два-три раза. IP68 позволяет монтаж в необорудованных помещениях без климатической защиты.
Установка и подключение SCIFP24100
Шаг 1. Подготовка
- Отключите нагрузку и инвертор / MPPT. Напряжение клемм мультиметром: норма 25.0–27.0V; 0V — BMS в защитном режиме (подключите исправное 24V зарядное устройство на 15–30 с для разблокировки).
- Кабель: минимум 16 мм² для 100A; более 1 м — 25 мм². Предохранитель 120–150A между аккумулятором и нагрузкой.
- Ниша или стойка: 483 мм ширина, 240 мм высота, глубина минимум 220 мм. IP68: подключение клемм M8 в сухом состоянии до погружения.
Шаг 2. Монтаж в стойку или внешний шкаф
- 19" стойка: вентиляционный зазор 1U сверху и снизу — LiFePO4 выделяет тепло при больших токах.
- Яхта / внешний монтаж: горизонтально или наклон до 15°; кабельные вводы внизу для отвода конденсата.
- Сфотографируйте схему подключения старого аккумулятора до отсоединения проводов.
Внимание: выравнивание напряжения при параллельном подключении
Перед параллельным соединением измерьте напряжение клемм каждого блока. Разница не должна превышать 0.1V. Большой перепад вызывает ударный выравнивающий ток — может сработать BMS или повредить кабель. Зарядите все блоки до одинакового SoC перед соединением.
Шаг 3. Демонтаж старого аккумулятора
- Важно: Сфотографируйте схему подключения до отсоединения проводов.
- Отсоединяйте сначала минусовой провод, затем плюсовой.
- Проверьте старый аккумулятор на вздутие — не применяйте чрезмерную силу при извлечении.
Шаг 4. Монтаж SCIFP24100
- Клеммы M8: «+» (красный), «-» (чёрный). Перепутанная полярность — срабатывание BMS или необратимое повреждение.
- Сначала плюсовой кабель, затем минусовой. Щелчок или искра при подключении последней клеммы — это нормальное явление зарядки конденсаторов инвертора.
- Затяжка M8: 4–6 Н·м. Слабый контакт при 100A — нагрев и потеря ёмкости.
Шаг 5. Закрытие и диагностика
- Включите инвертор / MPPT, проверьте отсутствие аварийных индикаторов.
- Bluetooth приложение: SoC в %, напряжение 8 элементов 3.2–3.35V, общее напряжение 25.6–27.2V.
- Подключайте нагрузку постепенно и проверьте стабильность напряжения при запуске.
Тест правильности монтажа 24V системы
После установки отключите от сети и протестируйте время автономии под нагрузкой 500–800W. Рассчитайте ожидаемое время: (100Ah × 0.8 DoD × 25.6V) / мощность нагрузки. При нагрузке 800W ожидаемое время = (100 × 0.8 × 25.6) / 800 = 2.56 ч. При отклонении более чем на 20% — проверьте затяжку M8 и настройки инвертора.
Шаг 6. Настройка профиля зарядки 24V (очень важно!)
- Профиль LiFePO4 или User-Defined 24V: bulk/absorption 28.4–28.8V, float 27.0–27.2V.
- Никогда не AGM 24V или Li-ion NMC 24V: максимальное напряжение 8S NMC (33.6V) необратимо разрушает элементы LiFePO4.
Шаг 7. Параллельное подключение и начальная зарядка
- Параллельно 2–4 блока: симметричные кабели одинаковой длины и сечения для равномерного распределения тока.
- После первого подключения — полный цикл зарядки (28.8V bulk, 27.2V float): BMS калибрует счётчик SoC.
- Проверьте баланс элементов через Bluetooth: разница напряжений не должна превышать 50 мВ. Если превышает — обратитесь к поставщику.
Оптимизация ресурса SCIFP24100
- DoD: 80% — 3000+ циклов; 50% — существенно больше. Cutoff: 22.4–23.0V.
- Float буферный режим: 26.4–26.8V для максимального ресурса.
- Хранение: 40–70% SoC, -20°C...+55°C; длительное — +15...+25°C.
- Bluetooth симптомы для проверки: разница элементов более 100 мВ; ёмкость менее 80Ah; повторное срабатывание BMS.
Критические предупреждения:
- Не вскрывайте корпус — опасные напряжения 25.6V+
- Не заряжайте ниже 0°C — не обходите BMS-защиту
- Параллельно: разница напряжений между блоками не более 0.1V
- Последовательно (51.2V): обязательно балансируйте блоки между собой
Обслуживание через Bluetooth
Ежемесячно — SoC и баланс 8 элементов. Раз в 3 месяца — затяжка M8 (4–6 Н·м). Раз в год — контрольный цикл разряда-зарядки.
Часто задаваемые вопросы о SmartPower SCIFP24100
| Вопрос | Ответ |
|---|---|
| Что такое SmartPower SCIFP24100? | Аккумулятор LiFePO4 25.6V 100Ah (2560Wh) в 19" стоечном корпусе IP68. Конфигурация 2S4P, BMS 100A, активный балансир, Bluetooth Smart BMS, клеммы M8. Производитель — Sacred Sun (Shandong Sacred Sun Power Sources Co., Ltd.), серия SmartPower. |
| Зачем выбирать 24V нативный аккумулятор вместо двух 12V последовательно? | Одна BMS для всех 8 элементов исключает межблочный дисбаланс. Нет внешнего соединения между блоками (источник нагрева при 100A). IP68 против IP20 у 12V моделей серии. Одно Bluetooth приложение. Подтверждённое параллельное подключение до 4 единиц. |
| Сколько SCIFP24100 можно подключить параллельно? | До 4 единиц — подтверждено в datasheet. 2 единицы = 200Ah / 5.12 кВт·ч; 4 единицы = 400Ah / 10.24 кВт·ч на 24V шине. Перед параллельным подключением выровняйте напряжение блоков (разница не более 0.1V). |
| Можно ли подключить два SCIFP24100 последовательно для 48V системы? | Да, до 2 единиц последовательно = 51.2V / 100Ah для 48V инверторов — подтверждено в datasheet. При последовательном подключении необходимо балансировать блоки между собой и следить за состоянием обоих BMS. |
| IP68 — что это означает практически? | IP68 означает полную защиту от пыли и защиту от длительного погружения в воду. SCIFP24100 можно монтировать в яхтных трюмах, внешних шкафах без кондиционирования, влажных подвалах и морских условиях. 12V модели серии (SCIFP12150, SCIFP12100) имеют IP20 — только сухие закрытые помещения. |
| Какие настройки инвертора для SCIFP24100? | Bulk/Absorption 28.4–28.8V, Float 27.0–27.2V (или 26.4–26.8V для максимального ресурса), low voltage cutoff 22.4–23.0V. Профиль LiFePO4 или User-Defined 24V. Никогда не AGM или стандартный Li-ion NMC 24V. |
| Можно ли заряжать от автомобильного генератора 24V? | Да, если генератор выдаёт не выше 28.8V. Стандартный регулятор (28.0–28.4V) совместим, но не обеспечивает заряда до 100% SoC. Рекомендуется зарядное LiFePO4 или Victron Orion-Tr 24V. |
| Какова реальная автономность при типичной нагрузке? | При 80% DoD полезная энергия 2048Wh. При нагрузке 300W — около 6.8 ч; при 800W — около 2.6 ч; при 2000W — около 1 ч. Для массива 4 единицы — соответственно 27 ч / 10 ч / 4 ч. |
| Есть ли подогрев для работы ниже 0°C? | Наличие подогрева не подтверждено в datasheet. BMS блокирует зарядку ниже 0°C аппаратно. Разряд возможен до -20°C. Для зимних внешних инсталляций — уточняйте self-heating у поставщика. |
