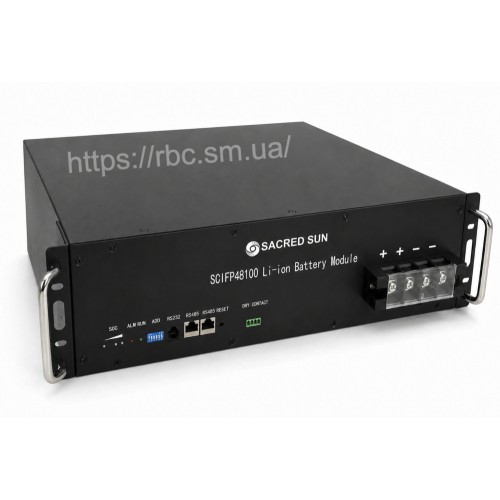

SmartPower SCIFP48100 LiFePO4 48V 100Ah рейковий 3U

Акумулятор LiFePO4 SmartPower SCIFP48100 48V 100Ah 3U для телеком та інверторів

Оновлено: 28 травня 2026 р.

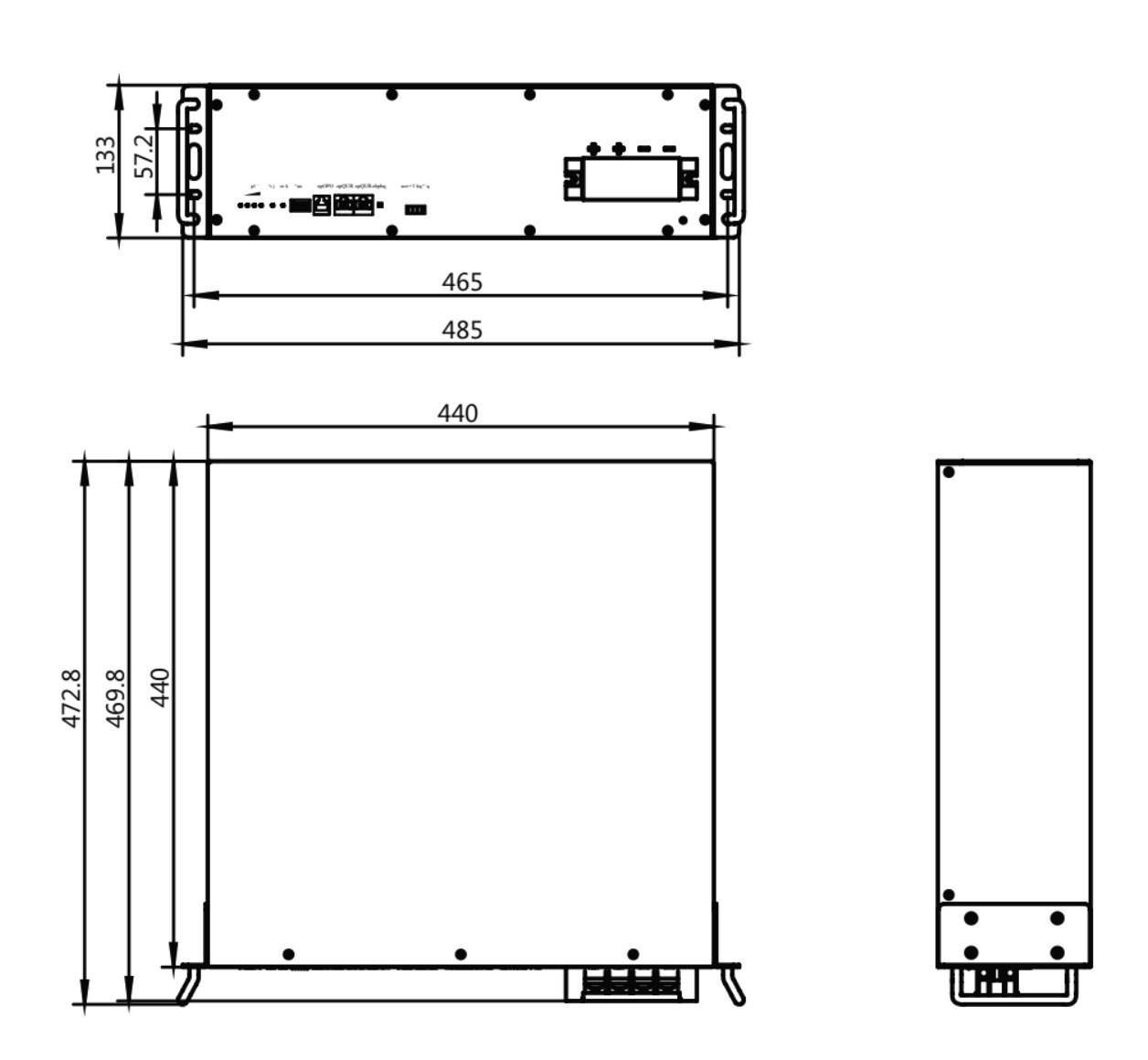

SmartPower SCIFP48100 - стоєчний 48V LiFePO4 модуль для телекомунікаційних об’єктів, серверних шаф, 48V ДБЖ, гібридних інверторів та домашніх систем зберігання енергії. Форм-фактор 3U з габаритами 440x133x440 мм дозволяє розмістити 4.8 кВт·год у стандартній 19-дюймовій стійці без великої втрати корисного простору.

Головна відмінність цієї моделі від 12V і 24V батарей серії - промислова 48V архітектура, зв’язок Modbus/SNMP/TACP і масштабування до 15 модулів паралельно. Це рішення для систем, де важлива не тільки автономність, а й диспетчеризація, журналювання стану батареї та стабільна робота з великими струмами.

Ключові особливості та переваги SCIFP48100:

• 48V rack 3U: модуль монтується у 19-дюймову стійку і підходить для телеком, серверних та енергетичних шаф.
• 4.8 кВт·год енергії: при 80% DoD корисний запас становить близько 3.84 кВт·год.
• До 15 модулів паралельно: datasheet дозволяє масштабувати систему до великих резервів енергії.
• Зв’язок Modbus/SNMP/TACP: важливо для телеком-об’єктів, моніторингу і диспетчеризації.
• До 6000 циклів: ресурс заявлено для 80% DoD при +25°C.
• LiFePO4 без обслуговування: батарея не потребує доливання електроліту і не виділяє гази як свинцево-кислотні системи.

Важливі обмеження:

• IP20: тільки сухі приміщення або захищені кліматичні шафи.
• Клеми M6: при струмах до 100A потрібні правильний кабель, запобіжник DC і контроль затягування.
• Заряд нижче 0°C заборонений: діапазон заряду за datasheet 0...+50°C.

Детальні технічні параметри SCIFP48100

Параметри нижче звірені з офіційним datasheet SmartPower SCIFP48100 редакції 2024-03-27.

Технічна документація і графіки SCIFP48100

Офіційний datasheet з повними характеристиками: завантажити SmartPower SCIFP48100 PDF.

48V стійкова архітектура і масштабування

SCIFP48100 створений як модульна 48V батарея для систем, де батареї працюють не окремо, а як керований масив. Паралельне підключення до 15 модулів дозволяє нарощувати запас енергії від 4.8 кВт·год до десятків кВт·год.

• Одна напруга системи: 48V знижує струми порівняно з 24V при тій самій потужності інвертора.
• Менше теплових втрат: нижчий струм означає менші втрати у кабелях і шинах.
• Стійковий сервіс: 3U корпус зручний для заміни модуля без перебудови всієї шафи.
• Диспетчеризація: інтерфейси зв’язку дають змогу бачити стан батареї, а не оцінювати SoC тільки за напругою.

Рекомендовані налаштування 48V інвертора:

• Bulk/Absorption: 52.5-54.0V
• Float: 51.0-52.5V для буферного режиму
• Low voltage cutoff: 40.5-44.5V залежно від потрібного резерву
• Струм заряду: 50A рекомендовано, 100A максимум за datasheet
• Профіль: LiFePO4 або User-Defined 48V

Інженерні нюанси SCIFP48100

SCIFP48100 не варто розглядати як “просто 48V 100Ah батарею”. Для правильної роботи важливі вікно напруги, логіка BMS, IP20-обмеження, спосіб паралельного підключення і поведінка під навантаженням. Ці теми часто визначають, чи система запуститься без помилок і чи збереже заявлений ресурс.

48V профіль: чому не можна використовувати 58.4V

Datasheet SCIFP48100 задає робочий діапазон 40.5-54.0V і діапазон заряду 52.5-54.0V. Це означає, що стандартні профілі для 16S LiFePO4 батарей з верхньою межею 56.8-58.4V не підходять. Якщо інвертор залишити у такому режимі, BMS може сприйняти заряд як перенапругу і розірвати силовий контур.

• Правильне налаштування: Bulk/Absorption 52.5-54.0V, Float нижче верхньої межі, low voltage cutoff не нижче 40.5V.
• Небезпечне налаштування: AGM/Gel equalization або 16S LiFePO4 профіль з напругою вище 54.0V.
• Типовий симптом: заряд починається нормально, але батарея або інвертор швидко переходить в аварію BMS.
• Що перевірити першим: верхню напругу, профіль батареї, обмеження струму і спосіб комунікації.

BMS, SOC-індикація і сервісна діагностика

BMS у SCIFP48100 контролює напругу комірок, струм, температуру, балансування, перенапругу, глибокий розряд і аварійні стани. На фронтальній панелі є SOC-індикація, RUN/ALM, адресний блок ADD, RS232/RS485 і Dry Contact. Для монтажника це корисно: частину проблем можна побачити ще до підключення ноутбука або інвертора.

• SOC: індикатори допомагають швидко оцінити заряд модуля перед запуском або сервісом.
• RUN: показує робочий режим батареї; при нормальній роботі не повинно бути аварійної індикації.
• ALM: сигналізує про попередження або захист, наприклад за напругою, струмом чи температурою.
• RS232/RS485: використовуються для сервісу, моніторингу або інтеграції, але протокол і кабель треба звіряти з конкретним обладнанням.

Сервісна діагностика BMS можлива за наявності відповідного кабелю, програми і доступу від постачальника. Для покупця важливо не сприймати RS232/RS485 як універсальну гарантію сумісності: у реальному проєкті треба звіряти протокол батареї, кабель, адресацію і налаштування інвертора.

Паралельне підключення до 15 модулів

Datasheet дозволяє паралельне підключення до 15 модулів. Це одна з ключових переваг SCIFP48100 для телеком, серверних і більших ESS. Але паралельний масив не можна збирати як випадкову “гірлянду”: різний опір кабелів дає нерівний розподіл струму, і перша батарея працює важче за інші.

• Силова частина: краще використовувати DC-шини або однакову довжину кабелів від кожного модуля.
• Перед стартом: вирівняти напругу і SoC модулів; велика різниця створює вирівнювальний струм.
• Комунікація: адресація ADD/DIP і кабелі зв’язку мають відповідати схемі саме цього масиву.
• Перевірка: після запуску контролюйте, чи всі модулі однаково заряджаються і розряджаються.

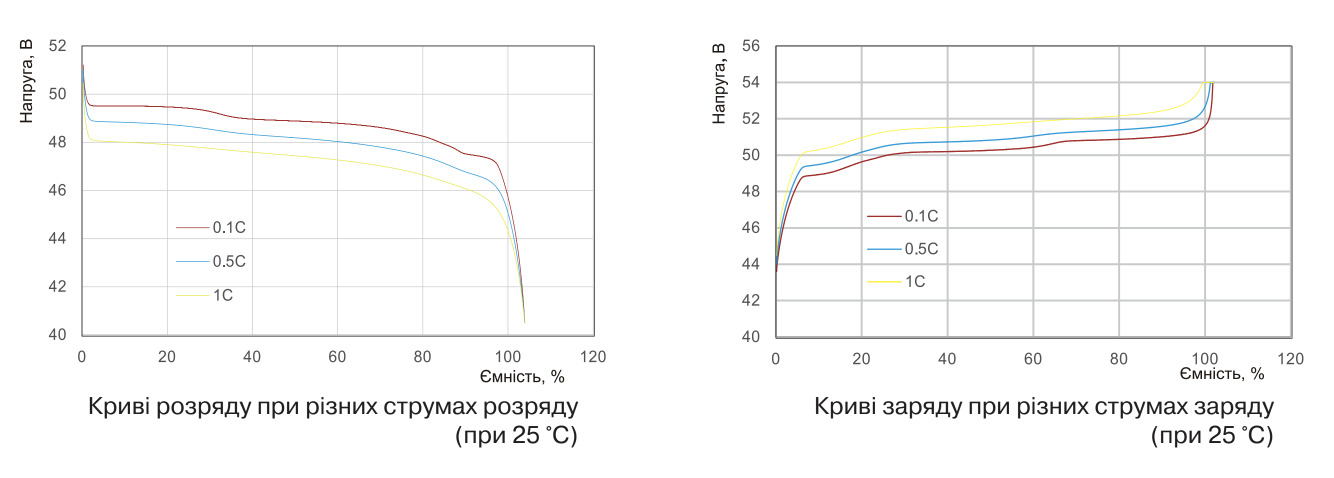

Розрядна крива і реальна автономність

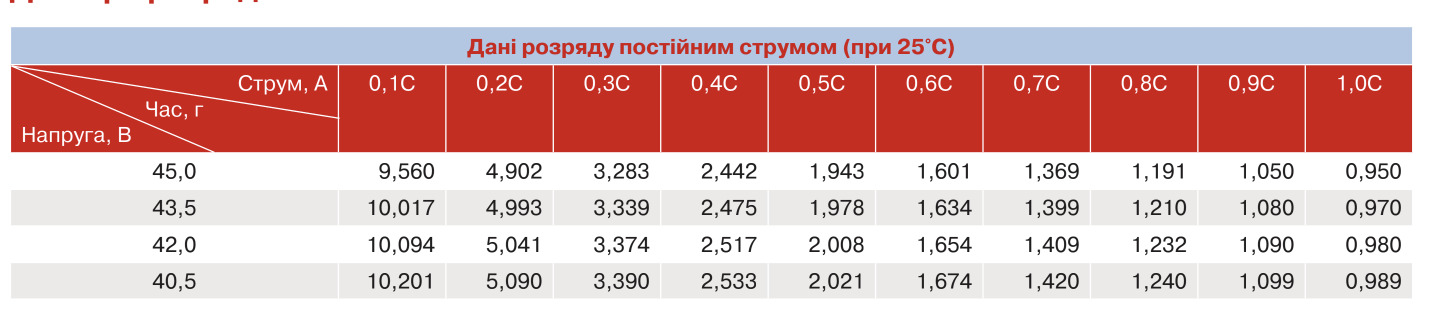

SCIFP48100 має значно стабільнішу віддачу енергії, ніж свинцево-кислотні батареї. За даними розрядної таблиці при 25°C, при 0.1C батарея працює до нижньої межі 40.5V близько 10.2 год, при 0.5C - близько 2.02 год, при 1C - близько 0.99 год. Це означає, що зростання навантаження не “з’їдає” ємність так різко, як у AGM.

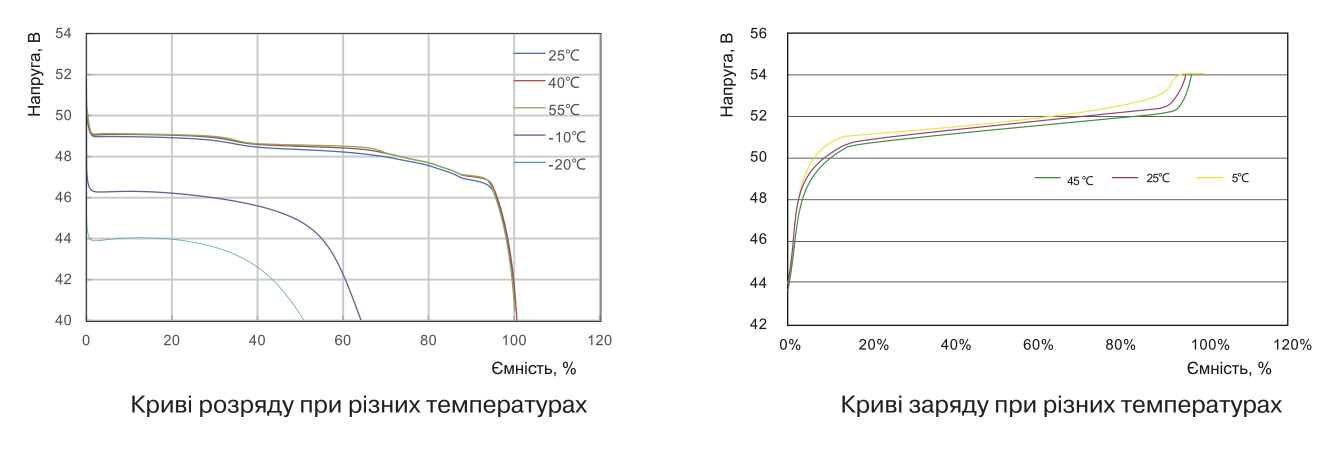

IP20, конденсат і температура

IP20 означає захист від випадкового дотику до небезпечних частин, але не захист від води. Для SCIFP48100 це принципово: його можна ставити у сухій серверній або телеком-шафі, але не у вологому підвалі чи зовнішній шафі без контролю конденсату.

• Заряд: 0...+50°C, нижче 0°C заряд треба блокувати.
• Розряд: -20...+50°C, батарея може віддавати енергію в холодній зоні.
• Зберігання: -20...+55°C, краще з частковим зарядом і без перегріву.
• Конденсат: для вуличних об’єктів потрібна герметична кліматична шафа.

Сумісність з інверторами Deye, Victron, Growatt та іншими системами

SCIFP48100 може працювати у 48V системах з гібридними інверторами, але правильний підхід залежить від того, чи інвертор підтримує потрібний протокол BMS. Якщо закритий зв’язок не налаштований, систему можна запускати за напругою, але тоді треба консервативно обмежити верхню і нижню межі та окремо контролювати SoC.

• Deye та подібні гібриди: спочатку перевірте доступні lithium-протоколи, кабель BMS і верхню напругу 54.0V.
• Victron ESS: для повної інтеграції важлива сумісність протоколу з GX/Cerbo; якщо прямого профілю немає, використовують режим за напругою або окреме сервісне рішення.
• Growatt/Voltronic/Axioma/Must: часто працюють через User-Defined LiFePO4 профіль, але комунікацію RS485 треба перевіряти на конкретній моделі.
• Головне правило: не вважайте наявність RS485 автоматичною сумісністю; збігаються мають саме протокол, розпіновка і параметри заряду.

SCIFP48100 в умовах України: телеком, бізнес і резервне живлення

Для регулярних відключень електроенергії 48V LiFePO4 модуль корисний там, де потрібен стабільний довгий ресурс і можливість масштабування: серверна, офіс, магазин, базова станція, охоронна система, СЕС або гібридний інвертор.

• Телеком: 48V є типовою шиною для обладнання зв’язку, а 3U корпус економить місце у шафі.
• Серверна: IP20 підходить для сухої технічної кімнати, а Modbus/SNMP/TACP спрощує моніторинг.
• Гібридна СЕС: ресурс до 6000 циклів робить модуль практичним для щоденного заряду і розряду.
• Бізнес: каси, мережеве обладнання, відеонагляд і автоматика можуть працювати від одного 48V масиву.

Установка і підключення SCIFP48100

Крок 1. Підготовка

• Перевірте 19-дюймову шафу: потрібна висота 3U, глибина не менше 440 мм плюс простір для кабелів.
• Підготуйте DC-запобіжник, кабелі під струм до 100A і інструмент для клем M6.

Крок 2. Монтаж у стійку

• Через вагу 40.6 кг використовуйте полицю або рейки; не тримайте модуль тільки за передні вуха.
• Залиште вентиляційний простір, якщо шафа щільно заповнена обладнанням.

Крок 3. Підключення силових кабелів

• Важливо: сфотографуйте схему підключення перед демонтажем старої батареї або перемиканням шини.
• Перевірте полярність мультиметром перед підключенням до інвертора.

Крок 4. Комунікаційні порти

• Підключайте RS232/RS485 або інший інтерфейс тільки за схемою інвертора чи системи моніторингу.
• Якщо інвертор не підтримує протокол батареї, використовуйте роботу за напругою з консервативними межами.

Крок 5. Перший запуск

• Запустіть інвертор без великого навантаження, перевірте аварійні індикатори і напругу на шині.

Крок 6. Налаштування заряду

• Встановіть 52.5-54.0V для заряду і не використовуйте профіль свинцевих батарей без ручної перевірки напруг.

Крок 7. Обслуговування

• Раз на 3 місяці перевіряйте затягування M6, чистоту вентиляції і стан журналів BMS.

Оптимізація ресурсу SCIFP48100

• DoD: для щоденного режиму краще планувати 70-80%, а не постійний розряд до нижньої межі.
• Температура: ресурс максимальний при помірній температурі; перегрів шафи скорочує строк служби.
• Струм заряду: 50A рекомендовано, 100A використовуйте тільки коли це справді потрібно.
• Моніторинг: використовуйте доступні інтерфейси, щоб бачити SoC, аварії і поведінку батареї під навантаженням.

Поширені запитання про SmartPower SCIFP48100
