Акумулятор LiFePO4 SmartPower SLSIFP48100A 48V 100Ah 3U з RS485/CAN
Оновлено:
Важливо: заряджання LiFePO4 нижче 0°C заборонено — BMS блокує автоматично. Взимку забезпечте температуру батарейного відсіку вище +5°C.

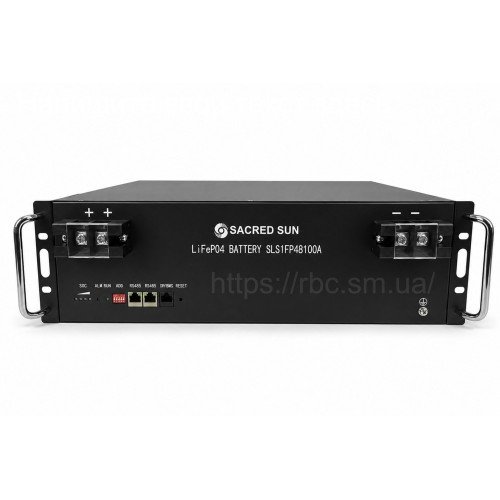

SmartPower SLSIFP48100A - стоєчний 48V LiFePO4 модуль для ESS, ДБЖ, телекомунікаційних вузлів, гібридних інверторів та аварійного резервування. У корпусі 3U він дає 100Ah і 4.8 кВт·год, підтримує RS485/CAN і розрахований на системи, де потрібна інтеграція BMS з інвертором або контролером заряду.
Ключовий нюанс цієї батареї - 48V архітектура з робочим вікном 40.5-54.0V. Для сучасних інверторів це означає ручне налаштування LiFePO4 профілю: не можна застосовувати типовий 16S профіль із зарядом 56.8-58.4V, інакше BMS може спрацювати за перенапругою.

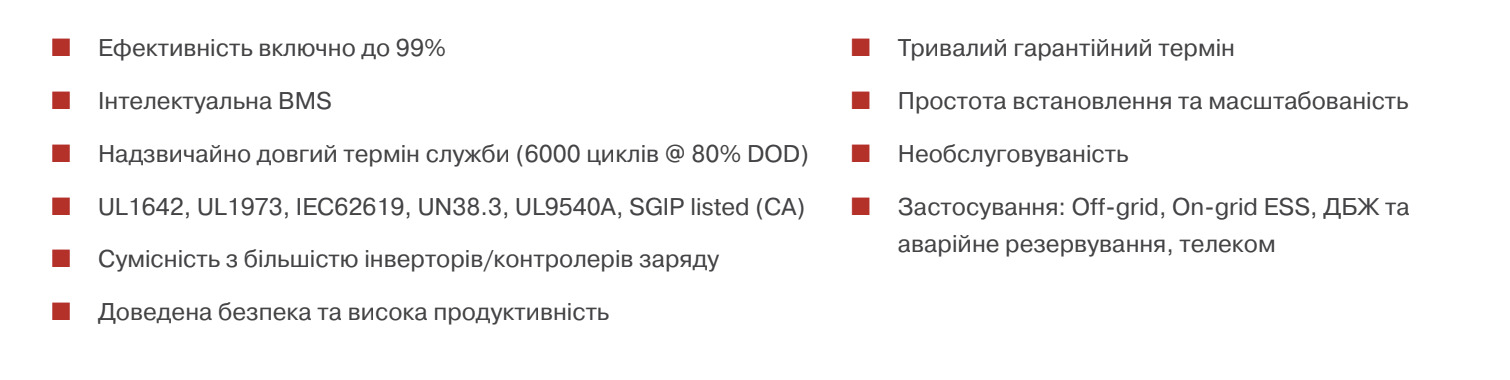

Ключові особливості та переваги SLSIFP48100A:
- RS485/CAN: цифровий зв’язок з інвертором або системою моніторингу важливий для коректного SoC та лімітів струму.
- UL9540A та IEC62619: сертифікація підсилює довіру для ESS, B2B і об’єктів з вимогами до пожежної безпеки.
- 6000+ циклів: ресурс вказано для 80% DoD при +25°C, що робить батарею практичною для щоденної роботи з СЕС.
- До 32 акумуляторів паралельно: datasheet дозволяє масштабувати 48V масив для більших систем резерву.
- 3U rack: форм-фактор 440x440x133 мм підходить для стандартних 19-дюймових шаф.
- IP20: чесне обмеження для сухих приміщень або захищених кліматичних шаф.
Детальні технічні параметри SLSIFP48100A
Параметри нижче звірені з офіційним datasheet SmartPower 48V100Ah Rack Mounted LFP Battery Module редакції 2024-03-14.
| Параметр | Специфікація | Чому це важливо |
|---|---|---|
| Хімічна система | LiFePO4 | Безпечна LFP-хімія для ESS, ДБЖ, телеком і резервного живлення |
| Номінальна напруга | 48V | Підходить для 48V інверторів, але потребує правильного 15S/48V профілю заряду |
| Ємність та енергія | 100Ah, 4.8 кВт·год | При 80% DoD корисна енергія близько 3.84 кВт·год: приблизно 7.6 год при 500W або 3.8 год при 1000W |
| Робочий діапазон напруги | 40.5-54.0V | Саме це вікно треба врахувати в інверторі, щоб уникнути помилок BMS |
| Діапазон напруги заряду | 52.5-54.0V | Не використовуйте 16S LiFePO4 профілі з верхньою межею 58.4V |
| Рекомендований струм заряду | 50A | Оптимальний режим для ресурсу при щоденній циклічній роботі |
| Макс. струм заряду/розряду | 100A | Дає до 4.8 кВт на 48V шині за умови правильних кабелів і захисту |
| Зв’язок | RS485 / CAN | Дозволяє інвертору отримувати SoC, аварії та ліміти від BMS |
| Тип клем | M6 | Різьбове з’єднання потребує якісного обжиму кабелю і контролю затягування |
| Розміри 3U | 440x440x133 мм | Основна стійкова версія для 19-дюймової шафи |
| Вага 3U | 42 кг | Потрібні рейки або полиця; не варто тримати модуль тільки за передні вуха |
| Температура заряду | 0...+50°C | Заряд нижче 0°C заборонений через ризик літієвого осадження |
| Температура розряду | -20...+50°C | Розряд можливий у холодній технічній зоні, але заряд у мороз треба блокувати |
| Температура зберігання | -20...+55°C | Для зберігання краще частковий заряд і помірна температура |
| Клас захисту | IP20 | Не є вологозахистом; потрібне сухе приміщення або герметична шафа |
| Масштабування | До 32 акумуляторів паралельно | Підходить для нарощування ємності у великих ESS і B2B-системах |
| Сертифікація | UL1642, UL1973, IEC62619, UN38.3, UL9540A, SGIP listed (CA) | Важливо для пожежної безпеки, стаціонарних ESS і професійних інсталяцій |
Документація та зображення SLSIFP48100A
Офіційний datasheet: завантажити SmartPower SLSIFP48100A PDF.
Важливо: це IP20 батарея
SLSIFP48100A не призначений для відкритого монтажу під дощем або у вологому приміщенні. Для зовнішньої установки потрібна герметична шафа з контролем конденсату.
Інженерні нюанси SLSIFP48100A, які важливо врахувати до покупки
Дослідження для цієї моделі додає кілька практичних тем, які не видно з короткої таблиці характеристик: 15S профіль, цифровий зв’язок BMS, паралельне масштабування, реальна автономність і температурні обмеження. Саме ці нюанси часто визначають, чи запуститься система з першого разу.
15S архітектура: чому не можна ставити типовий 16S профіль
SLSIFP48100A має робоче вікно 40.5-54.0V і діапазон заряду 52.5-54.0V. Багато 48V LiFePO4 батарей на ринку мають 16S архітектуру з верхньою напругою до 58.4V. Якщо залишити інвертор у такому профілі, BMS може сприйняти заряд як перенапругу і відключити силовий контур.
- Правильно: задати 52.5-54.0V для Bulk/Absorption або вибрати сумісний 48V LFP профіль.
- Небезпечно: використовувати 16S LiFePO4, AGM/Gel equalization або інший профіль вище 54.0V.
- Типовий симптом: батарея коротко заряджається, потім інвертор показує аварію BMS або припиняє заряд.
- Що перевірити: верхню напругу заряду, float, low voltage cutoff і режим RS485/CAN.
Не плутайте 48V LiFePO4 профілі
Позначення 48V не гарантує однакові налаштування. Для SLSIFP48100A верхня межа заряду з datasheet - 54.0V. Профілі 56.8-58.4V призначені для інших батарей і можуть викликати захист.
BMS, SoC, SOH і роль RS485/CAN
Вбудована BMS контролює напругу комірок, температуру, струм, SoC, SOH, аварії та ліміти заряду/розряду. Коли інвертор працює тільки за напругою, він не бачить повної картини, бо плоска крива LiFePO4 ускладнює оцінку залишку енергії. RS485/CAN дозволяє сумісному інвертору отримувати дані від BMS і коректно обмежувати заряд або розряд.
- SoC: показує орієнтовний залишок заряду, а не тільки напругу на клемах.
- SOH: допомагає оцінювати стан батареї протягом ресурсу.
- Температура: BMS має блокувати заряд нижче 0°C, бо це ризик літієвого осадження.
- Аварії: перевищення струму, перегрів, перенапруга або глибокий розряд фіксуються до пошкодження комірок.
Розпиновка RJ45 і протокол залежать від конкретного інвертора та ревізії обладнання. Тому перед підключенням треба звірити порт інвертора, порт батареї та інструкцію виробника.
Паралельне масштабування до 32 акумуляторів
Datasheet дозволяє підключати до 32 акумуляторів паралельно. Це сильна перевага для ESS і B2B-проєктів, але паралельні масиви найчастіше страждають від помилок монтажу. Просте з’єднання “гірляндою” і зняття потужності з першої батареї дає нерівний розподіл струму.
- Краще рішення: мідні шини або однакова довжина кабелів від кожного модуля до загальної DC-шини.
- Перед з’єднанням: вирівняти напругу і SoC модулів; велика різниця дає вирівнювальний струм.
- Комунікація: у масиві потрібна коректна адресація модулів і правильна послідовність кабелів зв’язку.
- Сервіс: після запуску перевірити, чи модулі однаково заряджаються і розряджаються.
Для великих ESS
Якщо система будується з кількох SLSIFP48100A, економити на шині, кабелях і захисті не варто. Рівний розподіл струму напряму впливає на ресурс масиву і гарантійну надійність.
Реальна автономність і поведінка під навантаженням
LiFePO4 майже не має різкого ефекту Пойкерта, характерного для свинцевих батарей. За даними розрядної таблиці з research/datasheet, модуль зберігає корисну ємність навіть при високих струмах: при 0.1C час до нижньої межі близько 10 год, при 0.5C - близько 2 год, при 1C - близько 1 год.
| Навантаження | Орієнтовний сценарій | Практичний висновок |
|---|---|---|
| 180W | Котел, насоси, зв’язок, освітлення | Може працювати близько доби при 80% DoD, залежно від ККД інвертора |
| 500W | Офісне або домашнє критичне навантаження | Близько 7.6 год корисної автономності |
| 1000W | Серверна, холодильники, мережеве обладнання | Близько 3.8 год при 80% DoD |
| 3000W | Пікове навантаження інвертора | Близько 1.3 год без урахування втрат інвертора |
Температура: розряд можливий, заряд у мороз заборонений
Datasheet вказує заряд 0...+50°C, розряд -20...+50°C і зберігання -20...+55°C. Батарея може живити навантаження в холодній технічній зоні, але приймати заряд нижче 0°C не повинна. Причина - літієве осадження на аноді, яке необоротно погіршує комірки.
- Для неопалюваної шафи: потрібна логіка блокування заряду в мороз або підігрів, якщо він підтверджений комплектацією.
- Для зовнішнього монтажу: IP20 вимагає герметичної кліматичної шафи, а не просто навісу.
- Для спеки: перегрів шафи зменшує ресурс, тому вентиляція і температурний моніторинг мають значення.
SLSIFP48100A в умовах України: ESS, ДБЖ, телеком
Ця модель доречна там, де звичайний 12V або 24V акумулятор уже не закриває задачу: гібридна СЕС, офісний резерв, серверна, телеком-вузол, охоронна система або магазин з критичним обладнанням.
- ESS: RS485/CAN допомагає інвертору працювати з реальними лімітами BMS.
- ДБЖ і аварійний резерв: 48V шина зменшує струми порівняно з 24V системами тієї ж потужності.
- Телеком: 3U rack формат зручний для шаф і вузлів зв’язку.
- B2B: сертифікація UL9540A, UL1973 та IEC62619 важлива для проєктів із вимогами до безпеки.
Установка і підключення SLSIFP48100A
Крок 1. Підготовка
- Перевірте шафу: 19-дюймовий монтаж, висота 3U, глибина 440 мм плюс простір для кабелів.
- Підготуйте DC-захист, кабелі для струму до 100A і інструмент для клем M6.
Крок 2. Монтаж у стійку
- Через вагу 42 кг використовуйте полицю або рейки.
- Залиште вентиляційний простір навколо батареї.
Крок 3. Силове підключення
- Важливо: сфотографуйте схему перед демонтажем старої батареї.
- Перевірте полярність мультиметром перед підключенням до інвертора.
Обережно з паралельним масивом
Перед паралельним з’єднанням вирівняйте напругу і SoC усіх модулів. Для масиву використовуйте однакову довжину кабелів або шини.
Крок 4. RS485/CAN
- Підключайте комунікаційний кабель за схемою інвертора.
- Якщо протокол не підтримується, працюйте за напругою з консервативними межами.
Крок 5. Перший запуск
- Запустіть систему без великого навантаження і перевірте аварії BMS.
Тест після монтажу
Проведіть контрольний розряд на 500-1000W і порівняйте фактичну автономність з розрахунком. Велике відхилення означає помилку SoC, налаштувань або кабелів.
Крок 6. Профіль заряду
- Встановіть 52.5-54.0V і не використовуйте AGM, Gel або 16S LiFePO4 профілі.
Крок 7. Обслуговування
- Раз на 3 місяці перевіряйте клеми M6, вентиляцію, журнали BMS і стан кабелів.
Поширені запитання про SmartPower SLSIFP48100A
| Питання | Відповідь |
|---|---|
| Що таке SLSIFP48100A? | LiFePO4 акумулятор 48V 100Ah у 3U rack корпусі з RS485/CAN, IP20 і енергією 4.8 кВт·год. |
| Чим він відрізняється від SCIFP48100? | SLSIFP48100A має RS485/CAN, UL9540A/IEC62619 і масштабування до 32 акумуляторів паралельно. |
| Чому важлива 15S архітектура? | Вона означає верхню межу заряду 54.0V, тому типовий 16S LiFePO4 профіль 56.8-58.4V не підходить. |
| Що буде, якщо поставити 58.4V? | BMS може зафіксувати перенапругу, зупинити заряд або перевести батарею в аварійний режим. |
| Чи можна використовувати AGM/Gel профіль? | Ні. Профілі свинцевих батарей можуть мати equalization і напруги, небезпечні для LiFePO4. |
| Для чого RS485/CAN? | Для передачі SoC, температури, аварій і лімітів BMS сумісному інвертору або системі моніторингу. |
| Чи гарантована сумісність з будь-яким інвертором? | Ні. Треба звірити протокол, кабель RS485/CAN і налаштування конкретного інвертора. |
| Скільки акумуляторів можна підключити паралельно? | До 32 акумуляторів згідно datasheet, за умови правильної силової шини, адресації і вирівнювання SoC. |
| Чи можна з’єднати батареї “гірляндою”? | Небажано. Краще використовувати шини або однакову довжину кабелів від кожного модуля. |
| Чи можна заряджати на морозі? | Ні. Заряд нижче 0°C заборонений; розряд можливий до -20°C. |
| Чи підходить для вулиці? | Ні, IP20 потребує сухого приміщення або герметичної кліматичної шафи. |
| Який реальний час автономності? | При 80% DoD близько 3.84 кВт·год: орієнтовно 7.6 год при 500W або 3.8 год при 1000W. |
| Який ресурс? | 6000+ циклів при 80% DoD і +25°C згідно datasheet. |
| Де подивитися інші моделі? | Перейдіть у каталог LiFePO4 акумуляторів SmartPower. |
