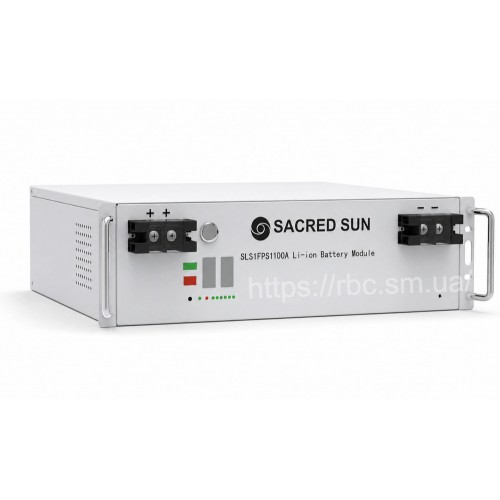

SmartPower SLSIFP51100A LiFePO4 51.2V 100Ah рейковий акумулятор

Акумулятор LiFePO4 SmartPower SLSIFP51100A 51.2V 100Ah 3U з RS485/CAN

Оновлено: 28 травня 2026 р.

SmartPower SLSIFP51100A — стоєчний LiFePO4 акумуляторний модуль 51.2V 100Ah у корпусі 3U для гібридних інверторів, систем зберігання енергії (ESS), об'єктових ДБЖ і телекомунікаційних вузлів. Побудований на архітектурі 16S із призматичними комірками LiFePO4, модуль забезпечує реальних 5.12 кВт·год енергії у стандартній 19-дюймовій стійці — без теплового розгону, без необхідності обслуговування та з ресурсом понад 6000 циклів при 80% глибині розряду.

Ключова відмінність SLSIFP51100A від 48V аналогів — архітектура 16S (51.2V) замість 15S (48.0V). Вона дозволяє інвертору використовувати повні 5.12 кВт·год без примусового відключення навантаження на нижніх порогах розряду, яке типове для 48V систем. Вбудована BMS підтримує протоколи CAN і RS485 та автоматично розпізнає команди більшості популярних гібридних інверторів: Deye, Sunsynk, Solis, Victron, Inverex і Nitrox — без зовнішніх шлюзів і ручного налаштування регістрів.

Ключові особливості та переваги SLSIFP51100A:

• Архітектура 16S (51.2V): на відміну від 48V (15S) систем, модуль утримує напругу вище порогу відключення інвертора до самого нижнього порогу SOC — відає чесних 5.12 кВт·год, а не 4.8 кВт·год у конкурентів з 15S.
• RS485/CAN з автовизначенням протоколу: BMS автоматично адаптується до протоколів Deye, Sunsynk, Solis, Victron, Inverex, Nitrox і емуляції Pylontech — передає SOC, температуру, аварії та ліміти струму без додаткового налаштування.
• Сертифікація UL9540A: пройдено тест на поширення теплового розгону між комірками, що знижує вимоги до пожежних відступів при монтажі в комерційних приміщеннях.
• 6000+ циклів при 80% DOD: ресурс підтверджено при температурі 25°C. Розрахунковий термін служби конструкції — 20 років; заводська гарантія — до 10 років.
• Масштабування до 32 паралельних модулів: без додаткового обладнання система нарощується до 163.8 кВт·год; з концентратором Multi-stack Controller — до 48 модулів (245.7 кВт·год).
• Форм-фактор 3U для 19-дюймової стійки: розміри 440x440x133 мм відповідають стандарту телекомунікаційних і серверних шаф; природна конвекція без вентиляторів — нульовий рівень шуму.
• IP20 — для сухих закритих приміщень: захист від прямого контакту з провідниками; для вологих або зовнішніх умов потрібна герметична кліматична шафа.

Сумісні інвертори та системи:

SmartPower SLSIFP51100A підтримує цифровий зв'язок з гібридними та офлайн-інверторами низьковольтного класу (LV, 48V шина):

• Deye / Sunsynk — CAN (Inverter Setup = 0) або RS485 (Inverter Setup = 1, обрізати жили 3, 6, 8 з боку інвертора)
• Solis — CAN або RS485 (уточнювати версію прошивки інвертора)
• Victron Energy — CAN (VE.Can або LYNX) або RS485
• Inverex / Nitrox — CAN або RS485 з емуляцією протоколу Pylontech
• Будь-який інвертор з підтримкою Pylontech-протоколу — BMS SLSIFP51100A має вбудовану емуляцію

Поради для правильної експлуатації:

• Не використовуйте функцію вирівнювального заряду (Equalization) — вона призначена для свинцевих батарей і руйнує LiFePO4-комірки. У налаштуваннях інвертора: Equalization = Disable або 0 Days.
• Вимкніть температурну компенсацію заряду (Temperature Compensation = 0) — вбудована BMS самостійно обробляє температурні коефіцієнти.
• Не допускайте заряду нижче 0°C — BMS блокує заряд апаратно, але зовнішній підігрів або відключення зарядної лінії в мороз продовжують ресурс.

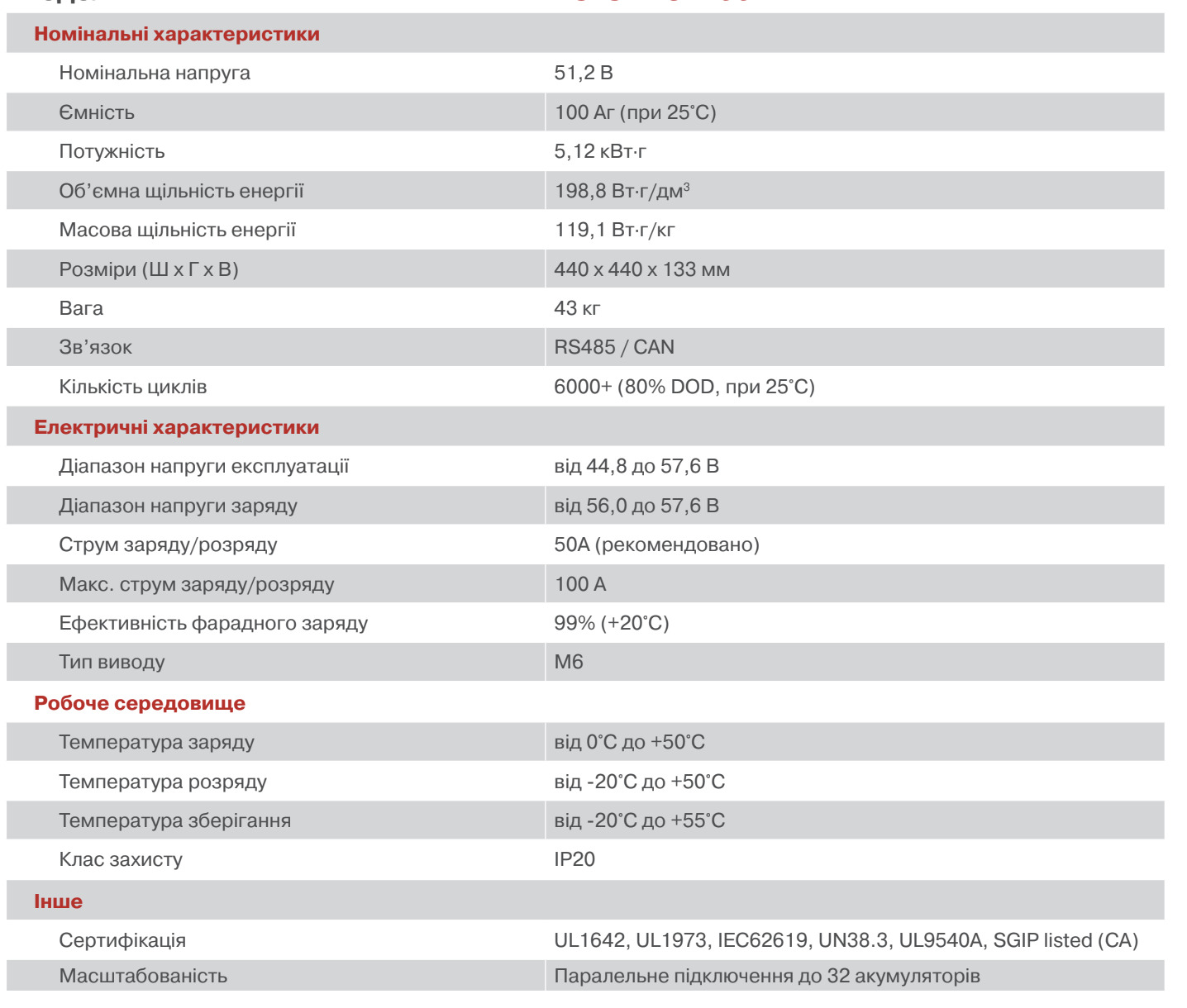

Детальні технічні параметри SLSIFP51100A

Параметри звірено з офіційним datasheet SmartPower 51.2V 100Ah Rack Mounted LFP Battery Module (редакція 2024-03-14).

Документація та зображення SLSIFP51100A

Офіційний datasheet: завантажити SmartPower SLSIFP51100A PDF.

Архітектура 16S і проблема порожньої батареї: чому 51.2V відає більше енергії

Більшість акумуляторів на ринку 48V-систем використовують архітектуру 15S (15 комірок LiFePO4 у серії). SmartPower SLSIFP51100A побудований на архітектурі 16S. Ця різниця в одну комірку має вагомі практичні наслідки для власника системи.

Чому 15S системи втрачають до 15% енергії

При глибокому розряді напруга комірок LiFePO4 падає за пологою кривою. В системі 15S загальна напруга на рівні 5–10% SOC опускається до 43–44V — нижче порогу відключення більшості гібридних інверторів (зазвичай 44V). Інвертор примусово знеструмлює навантаження для захисту системи, тоді як у комірках ще залишається 10–15% хімічної енергії. Клієнт отримує не 4.8 кВт·год, а лише 4.1–4.3 кВт·год.

Як 16S вирішує цю проблему

Шістнадцята комірка зміщує всю криву розряду вгору по осі напруги. Навіть у разі падіння SOC до 5%, загальна напруга модуля SLSIFP51100A залишається вище критичного порогу відключення інвертора. Система використовує реальних 5.12 кВт·год без примусових блокувань.

Проблема блокування у Pylontech-сумісних системах

Типовий приклад: Pylontech US5000 при SOC 4–5% передає CAN-командою 0A допустимого струму — інвертор знеструмлює навантаження і не відновлює розряд до досягнення 20% SOC. При тривалому блекауті без сонця система заблокована, хоча в комірках ще є енергія. SLSIFP51100A з архітектурою 16S утримує напругу вище порогу відключення до кінця реального розряду, що усуває примусові блокування.

SLSIFP51100A в умовах України: ESS, ДБЖ, телеком і сонячні системи

Нестабільне електропостачання в Україні та розвиток ринку сонячної генерації зробили стоєчні LiFePO4 модулі ключовим елементом домашньої і промислової інфраструктури. SLSIFP51100A орієнтований на сценарії, де потрібна висока ємність, масштабованість і надійна цифрова інтеграція з інвертором.

Типові сценарії застосування:

• Домашня та офісна ESS з гібридним інвертором: один модуль — 5.12 кВт·год (корисних близько 4.1 кВт·год при 80% DOD). При щоденному циклі від СЕС — повна автономність квартири або малого офісу під час блекауту до 8 годин при навантаженні 500W.
• Телекомунікаційні вузли і серверні кімнати: форм-фактор 3U сумісний з телекомунікаційними стійками EIA-310; природна конвекція без вентиляторів означає нульовий додатковий шум у серверному приміщенні.
• Об'єктові та промислові ДБЖ: 51.2V шина дозволяє використовувати менші струми при тій самій потужності порівняно з 24V системами, що знижує тепловиділення на кабелях і клемах.

Поради для продовження ресурсу в умовах інтенсивного циклювання:

• Оптимальна глибина розряду: при DOD 60% (замість 80%) кількість циклів зростає вдвічі-втричі порівняно з паспортними 6000. Для об'єктів з частими відключеннями — встановіть поріг відключення навантаження 52–53V замість 49V.
• Контроль температури в стійці: оптимальний діапазон +15...+30°C. Кожні 10°C вище +25°C суттєво знижують ресурс комірок. Переконайтеся, що над і під модулем є простір для природної конвекції.
• Вирівнювання SOC перед паралельним з'єднанням: перед підключенням нового модуля вирівнюйте напругу клем — різниця не більше 0.2V. Великий перепад дає ударний вирівнювальний струм через силові клеми.

Монтаж та введення в експлуатацію SLSIFP51100A

Процедура монтажу вимагає уваги до механічних навантажень, послідовності силового підключення та налаштування профілю заряду в інверторі. Помилки на будь-якому з цих кроків призводять до хибних аварій BMS або передчасного зносу клем.

Крок 1. Підготовка

• Перевірте стійку: стандарт 19", висота вільного місця мінімум 3U (133 мм), глибина не менше 440 мм плюс простір для кабелів позаду.
• Підготуйте DC-захист: автоматичний вимикач або запобіжник 120–150A між акумулятором і DC-шиною інвертора.
• Підготуйте силові кабелі: мінімальний переріз 50 мм² для струму 100A; при довжині понад 2 м — 70 мм².
• Підготуйте динамометричний ключ з діапазоном до 7 Н·м для клем M6.
• Відключіть інвертор від мережі та від усіх навантажень перед підключенням батареї.

Крок 2. Монтаж у стійку

• Встановіть посилені рейки або опорну полицю: маса 43 кг не допускає кріплення лише за передні монтажні вуха 3U-корпусу.
• Задвиньте модуль до упору і зафіксуйте гвинтами за передні вуха.
• Залиште вентиляційний зазор: не менше 1U (44.45 мм) зверху і знизу від модуля для природної конвекції.

Крок 4. Силове підключення

• Огляньте клеми M6 на фронтальній панелі: «+» ліворуч, «-» праворуч.
• Підключайте спочатку плюсовий провід, потім мінусовий.
• Затягніть клеми моментом 5.6–6.8 Н·м (50–60 in·lbs). Перевірте динамометричним ключем.
• Нормальне явище: при підключенні останньої клеми (мінус) можливе легке клацання або іскра — це заряд конденсаторів інвертора. Якщо іскра яскрава і повторюється — перевірте полярність.

Крок 5. Підключення CAN/RS485 і адресація

• Підключіть комунікаційний кабель RJ-45 відповідно до типу інтерфейсу (CAN або RS485). Деталі розпиновки — у розділі нижче.
• Для одного модуля: DIP-переключачі залиште у положенні за замовчуванням (адреса 1).
• Для паралельного масиву: кожному модулю встановіть унікальну адресу через DIP-переключачі на фронтальній панелі перед підключенням до шини зв'язку.
• Увімкніть модуль кнопкою ON/OFF на фронтальній панелі; індикатор RUN (зелений) має засвітитися протягом 5 секунд.

Крок 6. Налаштування профілю заряду (дуже важливо)

• Bulk/Absorption: 55.0V
• Float: 53.6–54.0V
• Low Voltage Cutoff (поріг відключення навантаження): 49.0V
• Equalization (вирівнювальний заряд): вимкнути — Disable або 0 Days
• Temperature Compensation (температурна компенсація): 0
• Оберіть профіль LiFePO4 або User-Defined 51.2V. Ніколи не AGM, не 48V Lead-Acid, не NMC Li-ion.

Крок 7. Перший запуск і перевірка

• Запустіть інвертор і перевірте відсутність аварійних індикаторів ALM на фронтальній панелі батареї.
• Підключіть тестове навантаження 500–1000W і перевірте стабільність напруги на DC-шині.
• Проведіть контрольний цикл розряду до 20% SOC і заряду до 100% — BMS відкалібрує лічильник SOC.
• Раз на 3 місяці перевіряйте момент затягування клем M6 і журнал аварій BMS через Sacred Sun Battery Studio.

Налаштування CAN та RS485: розпиновка RJ-45 і підключення до інвертора

Правильна комунікація між BMS SLSIFP51100A і гібридним інвертором — критична умова коректної роботи системи. Помилки в обжимі кабелю RJ-45 є причиною більшості відмов при першому пуску. Нижче наведено точні інструкції для найпоширеніших конфігурацій.

CAN bus: підключення до Deye / Sunsynk

Шина CAN — рекомендований інтерфейс для первинного підключення. Швидкість обміну: 500 kbps.

У налаштуваннях інвертора Deye/Sunsynk оберіть: Inverter Setup = 0 (протокол CAN за замовчуванням). SOC батареї має з'явитися на дисплеї інвертора протягом 30 секунд після підключення.

RS485: підключення до Deye / Sunsynk (критична модифікація кабелю)

При використанні шини RS485 документація Sacred Sun вимагає фізичної модифікації кабелю UTP. Без цього виникає апаратний конфлікт інтерфейсів — BMS не передаватиме дані SOC.

DIP-переключачі: адресація в паралельному масиві

На фронтальній панелі SLSIFP51100A розміщено блок DIP-переключачів (позначення ADD). Кожному модулю в паралельному масиві необхідно призначити унікальну адресу до підключення до шини зв'язку.

• Модуль 1 (master): ADD = 1 (DIP1 = ON, решта OFF)
• Модуль 2: ADD = 2 (DIP2 = ON)
• Модуль 3: ADD = 3 (DIP1 + DIP2 = ON)
• Продовжуйте за двійковою схемою до 32 модулів

Індикатори BMS на фронтальній панелі

• SOC (6 світлодіодів): усі 6 горять — 100% SOC; 1 горить — менше 20%.
• RUN (зелений): нормальна робота BMS. Якщо не горить після подачі живлення — перевірте кабель між батареєю і інвертором.
• ALM (червоний): спрацювання захисту. Прочитайте код аварії через Sacred Sun Battery Studio (USB-порт на фронтальній панелі).
• Кнопка Reset/ON-OFF: для пробудження BMS з режиму сну або скидання програмних помилок після усунення причини аварії.

Для глибокої діагностики: підключіть ПК до сервісного USB-порту і запустіть Sacred Sun Battery Studio — програма читає лог помилок, напруги окремих комірок і дозволяє змінити регістри BMS.
