12v 7ah LiFePO4 як заміна свинцево-кислотних АКБ у побутових та невеликих комп'ютерних ДБЖ

12v 7ah LiFePO4 в UPS: сучасна заміна чи ризик?

Опубліковано: 27 січня 2025 р.
Оновлено: 15 лютого 2025 р.

Коротке резюме: LiFePO4 акумулятори з інтегрованими BMS при послідовному з'єднанні в ДБЖ стикаються з проблемами конфлікту систем управління, дисбалансу заряду та несумісності алгоритмів заряду, спочатку розрахованих на свинцево-кислотні АКБ. Хоча одинична заміна (12В LiFePO4 замість 12В свинцевого) безпечна, послідовне з'єднання вимагає спеціалізованих ДБР або рішень із централізованою BMS.

На ринку з'являються готові рішення у вигляді LiFePO4 акумуляторів формату 12В 7Аг (та інших близьких ємностей), які позиціонуються як "пряма заміна" стандартним свинцево-кислотним акумуляторам у побутових та офісних ДБЖ. Ці акумулятори часто мають вбудовану BMS (систему керування батареєю), що робить їх, на перший погляд, привабливим варіантом для простої модернізації.

Переваги таких "готових" 12В 7Аг LiFePO4 акумуляторів для побутових ДБЖ:

• Форм-фактор "прямої заміни": Розміри та клеми акумуляторів відповідають стандартним свинцево-кислотним акумуляторам 12В 7Аг, що дозволяє фізично встановити їх у більшість існуючих побутових ДБЖ без механічних переробок.
• Вбудована BMS: Наявність BMS всередині акумулятора забезпечує захист від перевантаження, перерозряду, перегріву, короткого замикання і, в деяких випадках, балансування елементів. Це підвищує безпеку та подовжує термін служби акумулятора.
• Легші та компактніші: Літій-іонні акумулятори значно легші та менші за свинцево-кислотні при тій же ємності, що може бути важливо для настільних ДБЖ.
• Довший термін служби та більше циклів: Літій-іонні та LiFePO4 акумулятори, як правило, служать довше та витримують більше циклів заряду/розряду, ніж свинцево-кислотні, що зменшує частоту замін.

Свинцеві vs літій-іонні: порівняння технологій

Характеристика	Свинцево-кислотні	Літій-іонні
Вага	Важкі (напр., 2-3 кг для 7 А)	Легші (до 1 кг для 7 А)
Термін служби	3-5 років	5-10 років
Кількість циклів	200-500	1000-3000
Час зарядки	Повільна (6-12 год)	Швидка (2-4 год)
Вбудований захист	Рідко	BMS (захист від перегріву, перерозряду)

Побутові та офісні ДБЖ і LiFePO4 акумулятори 12В 7Аг при послідовному зʼєднанні

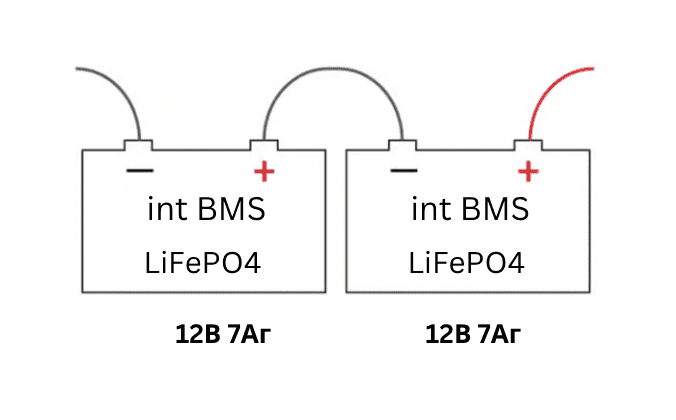

Незважаючи на очевидні переваги, перехід на LiFePO4 акумулятори в ДБЖ не такий простий, як може здатися на перший погляд. Існує ключова проблема, про яку важливо знати: послідовне з'єднання акумуляторів з індивідуальними BMS (системами керування батареєю).

Щоб краще зрозуміти суть проблеми, давайте спочатку згадаємо, як працюють акумулятори в більшості ДБЖ. Часто для досягнення необхідної напруги (наприклад, 24В, 36В або 48В) в ДБЖ використовують послідовне з'єднання декількох 12-вольтових свинцево-кислотних акумуляторів. Це працює досить надійно зі свинцево-кислотними акумуляторами, навіть без складних систем керування.

Проблема виникає, коли ми намагаємося замінити ці свинцево-кислотні акумулятори на літій-іонні формату 12В 7Аг, які зараз активно пропонуються на ринку як "пряма заміна". Справа в тому, що кожен такий літій-іонний акумулятор вже має вбудовану BMS, яка є незалежною системою керування та захисту.

Чому послідовне з'єднання акумуляторів з індивідуальними BMS може бути проблематичним:

• Неузгоджена логіка роботи BMS: Кожна BMS розроблена незалежно і має власні алгоритми захисту та керування. При послідовному з'єднанні, BMS кожного акумулятора "бачить" тільки свій акумулятор, але не "знає" про існування інших акумуляторів у ланцюзі.
• Конфлікт захисту за напругою та струмом: При послідовному з'єднанні акумуляторів, загальний струм ланцюга однаковий для всіх акумуляторів, а напруги підсумовуються. Якщо одна з BMS виявить вихід параметрів свого акумулятора за межі допустимого (наприклад, перенапругу при заряді або перерозряд), вона може відключити свій акумулятор від ланцюга, щоб захистити його. Однак, це відключення може порушити роботу всього послідовного ланцюга та призвести до непередбачуваних наслідків для інших акумуляторів та ДБЖ. BMS можуть "боротися" одна з одною, намагаючись керувати ланцюгом, що призведе до нестабільної роботи.
• Проблеми балансування в послідовному ланцюзі: Навіть якщо BMS в окремих акумуляторах мають функцію балансування, вони не призначені для балансування цілого послідовного складання. Балансування всередині кожного акумулятора буде працювати тільки для елементів всередині цього акумулятора, але не буде враховувати стан елементів в інших акумуляторах послідовного ланцюга. Це може призвести до розбалансування напруги між різними акумуляторами в послідовному ланцюзі, що зменшить загальну ємність та термін служби батарейного блоку.
• Непередбачувана поведінка при аварійних ситуаціях: У випадку несправності або аварійної ситуації в одному з акумуляторів, неузгоджена робота BMS може ускладнити діагностику та захист системи. Незрозуміло, яка BMS першою зреагує і як це вплине на роботу всього ланцюга.

Чи можна використовувати декілька літій-іонних акумуляторів з індивідуальною BMS послідовно?

В загальному випадку, і особливо для побутових ДБЖ, послідовне з'єднання декількох літій-іонних акумуляторів формату 12В 7Аг, кожен з яких має власну незалежну BMS, категорично не рекомендується і може бути небезпечним та призвести до непередбачуваних наслідків.

Чому виробники побутових ДБЖ часто використовують послідовне з'єднання свинцево-кислотних акумуляторів, і чому це не застосовно до літій-іонних з BMS?

• Свинцево-кислотні акумулятори більш "терпимі" до послідовного з'єднання без складної BMS: Свинцево-кислотні акумулятори, особливо VRLA, менш чутливі до невеликих розбалансувань напруги та струму в послідовному ланцюзі. Вони можуть більш-менш безпечно працювати в послідовному з'єднанні з відносно простою схемою контролю напруги всього батарейного блоку, реалізованою в ДБЖ.
• Прості схеми зарядки для СКА: Зарядка свинцево-кислотних акумуляторів відносно проста і не вимагає настільки точного контролю напруги та балансування, як для літій-іонних. Стандартні ДБЖ мають прості зарядні схеми, розраховані на СКА.
• Відсутність вбудованої BMS у традиційних СКА: Зазвичай, окремі свинцево-кислотні акумулятори не мають вбудованої BMS. Контроль та захист батарейного блоку здійснюється централізовано, на рівні ДБЖ.

Що робити, якщо вам потрібен ДБЖ з вищою напругою DC шини та літій-іонними акумуляторами в побутових умовах?

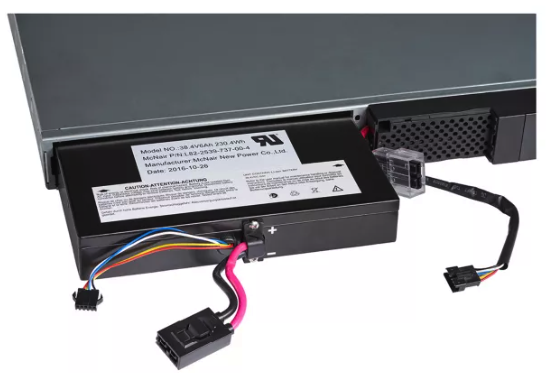

• Пошук ДБЖ, спочатку розроблених для літій-іонних акумуляторів високої напруги: Найкращим рішенням буде обрати ДБЖ, який спочатку розроблений для роботи з літій-іонними акумуляторами і має вбудовану BMS, що контролює все батарейне складання цілком. Такі ДБЖ можуть використовувати послідовно з'єднані літій-іонні елементи або модулі, але BMS буде єдиною та узгодженою для всього батарейного блоку, забезпечуючи правильну роботу та захист. Однак, такі рішення можуть бути дорожчими і, можливо, складніше знайти в побутовому сегменті.
• Використання одного літій-іонного акумулятора 12В з BMS, якщо напруга ДБЖ 12В: Якщо ваш ДБЖ розрахований на один акумулятор 12В, ви можете замінити свинцево-кислотний акумулятор на один літій-іонний акумулятор 12В з BMS. В цьому випадку, проблема конфлікту BMS не виникає, оскільки акумулятор один. Переконайтеся, що струм зарядки та напруга ДБЖ сумісні з літій-іонним акумулятором, хоча більшість побутових ДБЖ із зарядкою 12В можуть бути досить терпимими. Важливо перевірити специфікації акумулятора та ДБЖ.
• Складання власного батарейного блоку з літій-іонних елементів з централізованою BMS (для просунутих користувачів з досвідом): Теоретично, досвідчений фахівець може зібрати батарейний блок з окремих літій-іонних елементів (наприклад, 18650 або LiFePO4) та використовувати зовнішню, централізовану BMS, розраховану на управління послідовним складанням елементів. BMS буде контролювати всі елементи в послідовному ланцюзі, балансувати їх та забезпечувати захист. Це дуже складний та ризикований шлях, що вимагає глибоких знань в електроніці, акумуляторах та BMS, а також навичок безпечної роботи з високими напругами та літій-іонними акумуляторами. Це не рекомендується для звичайних користувачів без досвіду.

Практичні поради для безпечної заміни

• Якщо UPS працює з одним акумулятором 12В: Сміливо замінюй свинцевий на LiFePO з BMS. Переконайся, що зарядний струм UPS не перевищує максимально допустимий для нового акумулятора (зазвичай до 0.5С, тобто 3.5А для 7Аг).
• Якщо потрібна вища напруга (24В/48В): Шукай спеціалізовані UPS, розроблені під літій-іонні акумулятори. Такі моделі мають єдину BMS для всієї батареї, що гарантує безпеку.
• Ніколи не з’єднуй кілька літій-іонних акумуляторів з окремими BMS послідовно: Це призведе до нестабільності, перегріву або навіть руйнування!

Коли варто обрати LiFePO4 акумулятори?

• Часті відключення світла — більше циклів зарядки/розрядки.
• Обмежений простір для UPS — легкість і компактність.
• Не хочеш міняти акумулятори кожні 3 роки.

Увага! Самостійне створення батарейних блоків з літій-іонних елементів вимагає професійних знань. Навіть незначна помилка може призвести до аварії.

Висновок

Літій-іонні акумулятори — майбутнє домашніх UPS. Вони ефективніші, довговічніші та безпечніші за умови правильного використання. Однак, якщо твій UPS вимагає послідовного підключення акумуляторів, обирай спеціалізовані моделі або консультуйся з фахівцями.
