Як підібрати вентилятор NMB 2410ML-05W-B70 60×60×25 мм, 24 В

Оновлено: 28 липня 2026 року

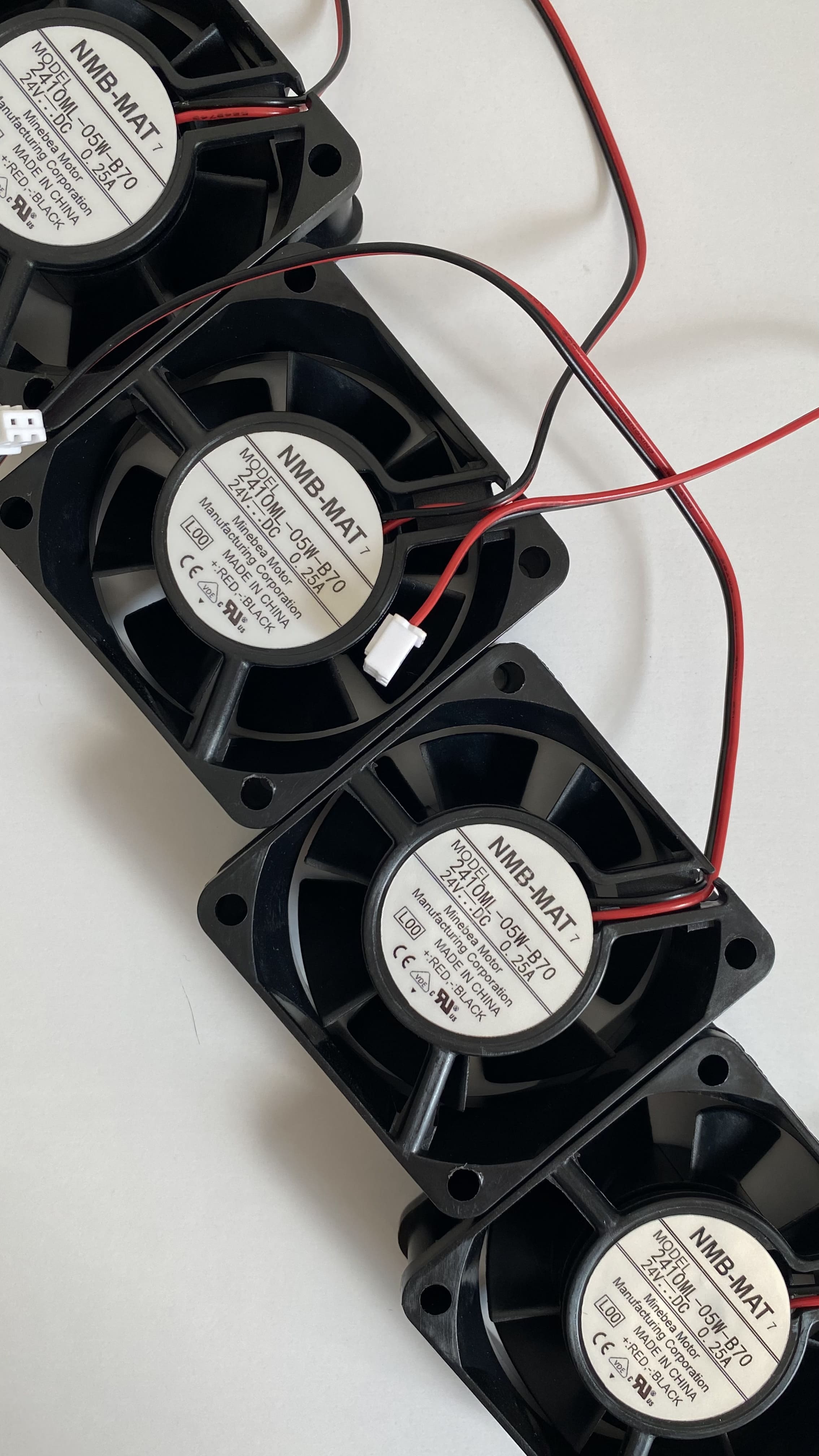

NMB 2410ML-05W-B70 — високошвидкісний осьовий вентилятор розміром 60×60×25 мм із живленням 24 В постійного струму. Його можна розглядати як заміну вентилятора в джерелах безперебійного живлення, інверторах, блоках живлення, телекомунікаційному та промисловому обладнанні лише після перевірки повного маркування, кількості проводів, роз’єму, полярності, продуктивності й напрямку повітряного потоку. Збігу розмірів і напруги недостатньо: неправильно підібраний вентилятор може не запуститися, створювати помилку контролю або не забезпечити необхідне охолодження.

Коротка відповідь

NMB 2410ML-05W-B70 можна використовувати як заміну, якщо штатний вентилятор має живлення 24 В, габарити 60×60×25 мм, сумісний роз’єм і полярність, а обладнання не потребує відсутнього у виконанні B00 тахометричного сигналу. Повітряний потік і статичний тиск також мають відповідати вимогам штатної системи охолодження.

• 24 В DC
• 60×60×25 мм
• сумісний роз’єм
• правильна полярність
• тахосигнал не потрібен
• потік і тиск відповідають

NMB 2410ML-05W-B70: перед купівлею звірте повне маркування, роз’єм і параметри старого вентилятора. Переглянути товар

Коли може знадобитися заміна вентилятора

Вентилятор відводить тепло від силових транзисторів, трансформаторів, радіаторів та інших компонентів обладнання. Погіршення охолодження може спричинити перегрів, аварійне вимкнення, прискорене старіння електронних компонентів або повторне пошкодження вже відремонтованого пристрою.

Перевірити вентилятор варто за таких ознак:

• крильчатка не запускається після ввімкнення обладнання;
• вентилятор обертається ривками або запускається після ручного поштовху;
• з’явився скрегіт, гул, вібрація або інший механічний шум;
• швидкість обертання помітно знизилася;
• вентилятор періодично зупиняється;
• обладнання перегрівається або вимикається під навантаженням;
• система контролю показує помилку вентилятора.

Чи підходить NMB 2410ML-05W-B70 замість будь-якого вентилятора 60×60×25 мм

NMB 2410ML-05W-B70 не є універсальною заміною для кожного вентилятора 60×60×25 мм на 24 В. Однакові габарити дозволяють установити вентилятор у відповідне посадкове місце, але не гарантують електричну, аеродинамічну та функціональну сумісність.

Основні характеристики NMB 2410ML-05W-B70

Наведені нижче параметри стосуються офіційного виконання NMB 2410ML-05W-B70-B00. Інші OEM-модифікації серії можуть відрізнятися суфіксом, типом кабелю, роз’ємом або окремими електричними параметрами. Тому перед заміною звірте повне маркування на етикетці старого та нового вентилятора.

Відеоогляд і робота вентилятора

Відео допомагає оцінити зовнішній вигляд, конструкцію, швидкість обертання та характер шуму. Під час перевірки конкретного екземпляра корисно також показати етикетку, підключення до 24 В, напрямок потоку та виміряний струм.

Відео дає змогу оцінити зовнішній вигляд і роботу вентилятора. Сумісність потрібно перевіряти окремо за повним маркуванням, роз’ємом, полярністю та вимогами обладнання.

Чому важливі не лише оберти, а й статичний тиск

Повітряний потік у CFM показує об’єм повітря, який вентилятор переміщує за визначених умов. Усередині ДБЖ, інвертора або блока живлення повітрю доводиться проходити через радіатори, решітки, фільтри та вузькі канали, тому не менш важливий статичний тиск.

Вентилятор із високим потоком у відкритому просторі може втратити значну частину продуктивності після встановлення за щільним радіатором. Заміна штатного вентилятора на тихішу або повільнішу модель без перевірки статичного тиску здатна погіршити охолодження навіть за однакових габаритів.

NMB 2410ML-05W-B70 належить до високошвидкісних моделей. Така конструкція доцільна там, де пріоритетом є інтенсивне охолодження, а не мінімальний рівень шуму.

Чи можна замінити двопровідний вентилятор на трипровідний

Два основні дроти вентилятора використовуються для живлення: плюс і мінус. Третій дріт у багатьох моделях передає тахометричний сигнал, за допомогою якого обладнання контролює швидкість обертання.

Якщо в обладнанні штатно встановлено трипровідний вентилятор і плата очікує тахосигнал, двопровідна модель може обертатися, але система продовжить показувати помилку або вимкне обладнання. Фізичне підключення в такому випадку не означає повної сумісності.

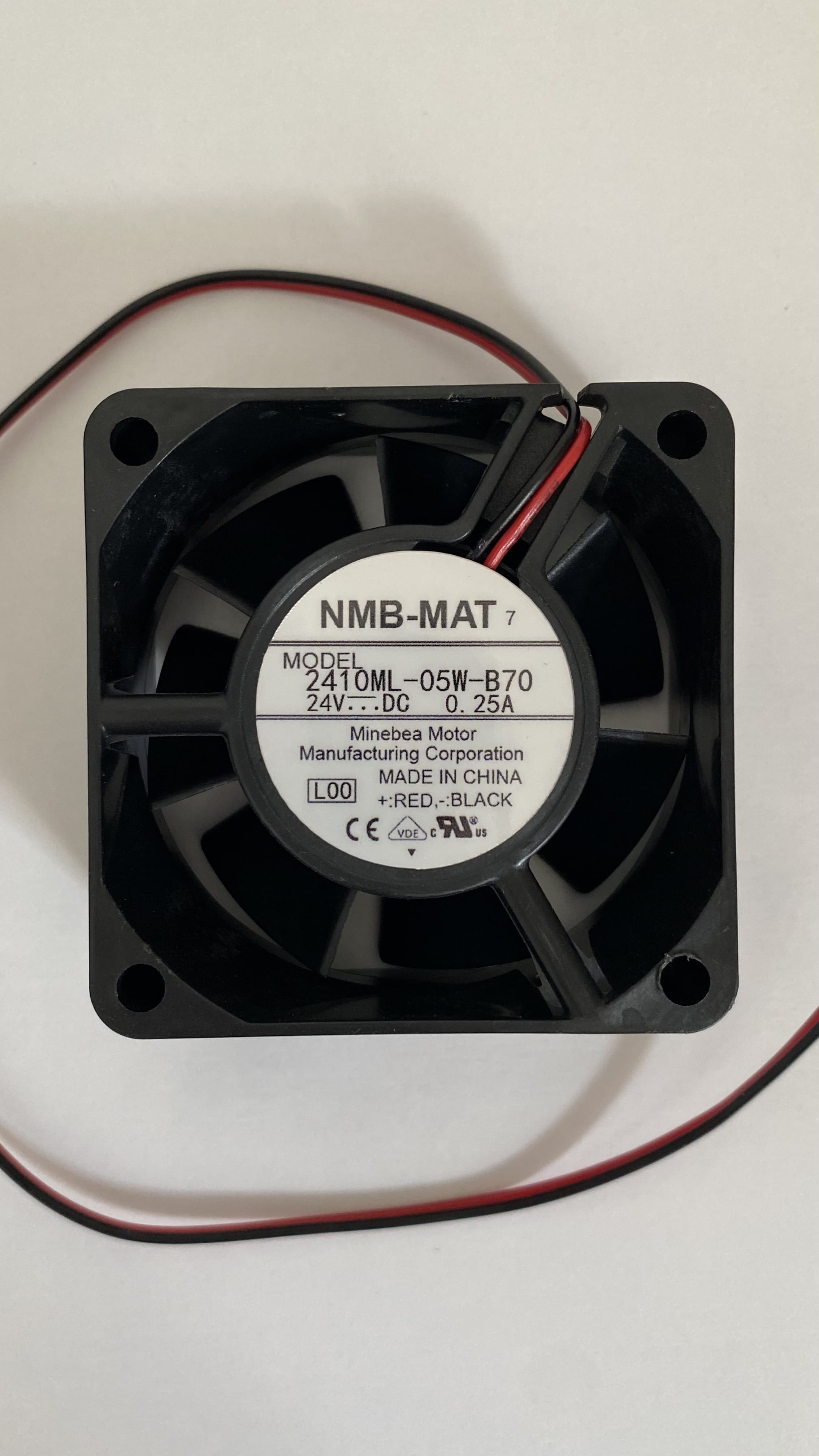

Як перевірити роз’єм і полярність

Однаковий зовнішній вигляд пластикового роз’єму не гарантує однакової розпіновки. У різних виробників плюс і мінус можуть розташовуватися в іншому порядку, навіть якщо корпуси роз’ємів схожі.

Порівнюйте не лише кількість проводів, а й форму роз’єму, положення фіксатора та порядок контактів.

1. Знайдіть позначення полярності на старому вентиляторі, роз’ємі або платі.
2. Порівняйте порядок проводів у старому та новому роз’ємах.
3. Перевірте напругу мультиметром до підключення нового вентилятора.
4. Не покладайтеся лише на колір ізоляції: у різних партіях та обладнанні кольори можуть відрізнятися.
5. Після заміни перевірте запуск і напрямок потоку до остаточного складання корпусу.

Якщо роз’єм не збігається, його іноді можна замінити або переставити контакти. Таку операцію повинен виконувати спеціаліст, який перевірить полярність, якість з’єднання та ізоляцію.

У якому напрямку рухається повітря

Для правильного охолодження необхідно зберегти штатний напрямок повітряного потоку. В осьових вентиляторах напрямок обертання та потоку зазвичай позначений стрілками на боковій частині корпусу.

У вентиляторі NMB серії 2410ML повітря проходить від відкритої сторони крильчатки до сторони з опорними стійками двигуна та етикеткою. Під час монтажу орієнтуйтеся насамперед на стрілку на корпусі конкретного екземпляра.

Неправильно встановлений вентилятор може:

• спрямовувати гаряче повітря назад усередину корпусу;
• працювати проти іншого вентилятора;
• створювати зону застою біля радіатора;
• погіршити охолодження силових компонентів;
• збільшити температуру всередині обладнання.

Покрокова перевірка сумісності перед замовленням

1. Перепишіть повне маркування.

   Сфотографуйте етикетку так, щоб було видно виробника, модель, напругу, струм та всі суфікси після основного артикула.

2. Виміряйте корпус.

   Перевірте ширину, висоту, товщину, відстань між монтажними отворами й доступний простір для кабелю.

3. Перевірте напругу.

   NMB 2410ML-05W-B70 розрахований на 24 В DC. Не встановлюйте його замість моделі на 12 В, 48 В або змінну напругу.

4. Порівняйте кількість проводів.

   Якщо старий вентилятор має три або чотири дроти, з’ясуйте призначення додаткових контактів.

5. Порівняйте роз’єм.

   Перевірте форму корпусу, крок контактів, положення фіксатора, порядок проводів і довжину кабелю.

6. Порівняйте продуктивність.

   Повітряний потік і статичний тиск нового вентилятора не повинні бути нижчими за вимоги штатної системи охолодження без технічного обґрунтування.

7. Перевірте напрямок потоку.

   Порівняйте стрілки на корпусі та положення старого вентилятора.

8. Перевірте вимоги до тахосигналу.

   Якщо плата контролює оберти, потрібна модифікація з відповідним сигнальним виходом.

Де може застосовуватися NMB 2410ML-05W-B70

За умови повної сумісності вентилятор цього типу може використовуватися в таких категоріях обладнання:

• джерела безперебійного живлення;
• інвертори та перетворювачі напруги;
• промислові блоки живлення;
• зарядні пристрої;
• телекомунікаційне обладнання;
• серверне й мережеве обладнання;
• шафи автоматизації та промислові контролери;
• вимірювальна та лабораторна техніка;
• інше електронне обладнання з живленням вентилятора 24 В.

Як підібрати аналог NMB 2410ML-05W-B70

Аналог NMB 2410ML-05W-B70 потрібно підбирати не лише за розмірами 60×60×25 мм і напругою 24 В, а й за повітряним потоком, статичним тиском, струмом, роз’ємом, полярністю та наявністю сигнальних виходів.

Інший вентилятор потрібен або потребує додаткової перевірки, якщо:

• старий вентилятор працює від 12 В або 48 В;
• обладнання потребує тахометричного сигналу;
• використовується чотирипровідне PWM-керування;
• товщина посадкового місця відрізняється від 25 мм;
• штатний вентилятор має істотно вищу продуктивність;
• роз’єм неможливо підключити без переробки;
• пристрій контролює споживаний струм вентилятора;
• для місця встановлення критично важливий низький рівень шуму;
• немає можливості перевірити полярність.

У побутовому або офісному пристрої високошвидкісний вентилятор може здаватися надто гучним. Заміна його на повільнішу модель зменшить шум, але може одночасно підвищити температуру силових компонентів. Таке рішення приймають лише після перевірки температури під реальним навантаженням.

Чому точна модель може бути кращою за невідомий аналог

Головна перевага точно ідентифікованої моделі полягає не лише в назві виробника. Паспортний артикул дозволяє перевірити швидкість, повітряну продуктивність, статичний тиск, рівень шуму, тип підшипника та розрахунковий ресурс.

Це не означає, що дешевший аналог обов’язково буде поганим. Якісний сумісний аналог може бути раціональним рішенням, особливо коли оригінальну модель більше не виробляють. Проте його потрібно обирати за повним набором параметрів, а не лише за розміром і напругою.

Що означає статус EOL

Офіційне виконання NMB 2410ML-05W-B70-B00 має статус EOL — End of Life, тобто його серійне виробництво завершено. На ринку можуть залишатися нові складські запаси, OEM-партії, демонтовані або раніше використані вентилятори.

Статус EOL не означає, що компонент не можна використовувати. Він означає, що після вичерпання складських залишків знайти точну модель може бути складніше, а під час наступної заміни може знадобитися підбір сучасного аналога.

Перед купівлею EOL-компонента потрібно перевірити:

• фактичний стан товару;
• повне маркування;
• наявність слідів монтажу;
• стан проводів і роз’єму;
• комплектацію;
• умови гарантії та повернення.

Які дані підготувати для перевірки сумісності

Цих даних достатньо для попередньої перевірки основних параметрів. Остаточна сумісність залежить від електричної схеми та алгоритмів контролю конкретного обладнання.

Замовлення NMB 2410ML-05W-B70 в Україні

На сторінці товару можна перевірити актуальну ціну, наявність, стан, комплектацію, умови оплати, доставки та гарантії. Перед оформленням замовлення переконайтеся, що ціна вказана за одну штуку, фотографії відповідають фактичній партії, а повне маркування і роз’єм збігаються з потрібними.
