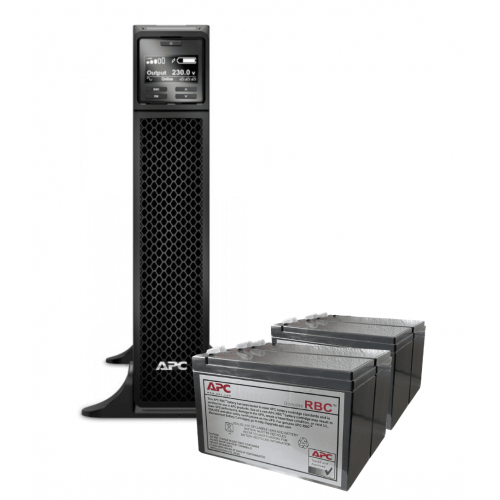

RBC155 (APCRBC155) — комплект акумуляторів для APC Smart-UPS SRT1500XLI, 4 АКБ BB Battery
Оновлено:
Акумулятори ДБЖ APC Smart-UPS SRT1500XLI з часом втрачають ємність та більше не забезпечують необхідний час автономної роботи. Це природний процес: VRLA AGM батареї мають обмежений ресурс, і при активній циклічній експлуатації в умовах нестабільного енергопостачання він вичерпується за 2–3 роки. Коли ДБЖ починає сигналізувати про несправність батарей або час автономної роботи скорочується до неприйнятного рівня, комплект RBC155 (APCRBC155) — готове рішення для повного відновлення резервного живлення.
Комплект RBC155 містить 4 акумулятори BB Battery (12V, VRLA AGM, 90x70x102 мм, 1.88 кг кожен), підібрані за групою внутрішнього опору, рівнем напруги та датою виробничої партії — це гарантує рівномірне навантаження на всі елементи та максимальний ресурс всієї системи. Батареї надходять повністю зарядженими та протестованими: ДБЖ готовий до роботи одразу після встановлення без жодних попередніх циклів заряджання. Герметична конструкція з 99% рекомбінацією газів дозволяє безпечну експлуатацію в серверних кімнатах та офісах без додаткової вентиляції.
Ключові особливості та переваги акумулятора:
- Повний набір з 4 підібраних АКБ: комплект містить усі 4 акумулятори, необхідні для SRT1500XLI. Батареї підібрані за групою внутрішнього опору, рівнем напруги та датою виробничої партії — це гарантує рівномірне навантаження та максимальний ресурс всієї системи.
- Безпечна експлуатація: технологія VRLA AGM забезпечує 99% рекомбінацію газів всередині корпусу. Акумулятори не виділяють кислотних парів, не вимагають вентиляції та безпечні для роботи в закритих приміщеннях поруч з людьми та обладнанням.
- Готовність до роботи відразу: батареї надходять повністю зарядженими та протестованими виробником. Після встановлення ДБЖ одразу входить у штатний режим резервного живлення — жодних тривалих циклів попереднього заряджання не потрібно.
- Тривалий ресурс при правильній експлуатації: при температурі до 25°C розрахунковий термін служби становить 3–5 років. Зниження температури на кожні 3–5°C подвоює цей показник, тоді як підвищення вище 25°C прискорює деградацію вдвічі.
- Широка сумісність із серією SRT: комплект RBC155 розроблений спеціально для APC Smart-UPS SRT1500XLI і забезпечує 100% відповідність характеристик часу автономної роботи та терміну служби оригінальному рішенню APC.
- Будь-яка орієнтація встановлення: герметична конструкція без рідкого електроліту дозволяє монтаж у будь-якому положенні — горизонтально, вертикально або під кутом відповідно до конструкції корпусу ДБЖ.
- Відповідальна утилізація: акумулятори містять свинець та кислоту. Відпрацьовані батареї підлягають обов'язковій передачі до пунктів прийому небезпечних відходів або спеціалізованих організацій з утилізації.
Сумісність акумулятора:
Комплект RBC155 (APCRBC155) підтримує роботу з такими моделями безперебійників:
- APC Smart-UPS SRT1500XLI (основна модель)
- Переглянути інші моделі серії APC Smart-UPS RM
Поради для правильної експлуатації:
- Не допускайте глибокого розряду нижче 10.2V на одну батарею (40.8V на весь комплект) — це спричиняє незворотну сульфатацію пластин.
- При тривалому зберіганні у відключеному режимі виконуйте профілактичний заряд до 13.6V не рідше ніж раз на 6–9 місяців.
- Завжди замінюйте всі 4 акумулятори одночасно — встановлення нових батарей поруч зі зношеними призводить до дисбалансу та прискореної деградації нових.
- При температурі нижче 0°C ємність і напруга знижуються — враховуйте це при плануванні резервного живлення взимку та у неопалюваних приміщеннях.
Правильна експлуатація та своєчасна профілактика забезпечують максимальний ресурс комплекту RBC155 та надійний захист ваших систем.
Детальні технічні параметри акумулятора
Знання технічних характеристик допоможе зробити правильний вибір батарей та забезпечити оптимальну ефективність вашого безперебійника APC Smart-UPS SRT1500XLI.
| Параметр | Специфікація | Чому це важливо |
|---|---|---|
| Хімічна система | Свинцево-кислотна VRLA AGM | Герметична конструкція безпечна для приміщень, не вимагає обслуговування та доливання електроліту |
| Комплектація | 4 акумулятори BB Battery | Повний набір для SRT1500XLI; підібрані за опором, напругою та партією виробництва — гарантія балансу |
| Напруга (одна АКБ) | 12V (буферна: 13.6V) | 4 батареї в послідовному з'єднанні утворюють 48V систему живлення ДБЖ |
| Ємність (одна АКБ) | 7.2 Ah | Критичний параметр: використання батарей іншої ємності порушує баланс 48V системи та скорочує ресурс |
| Габаритні розміри (одна АКБ) | 90x70x102 мм (Д×Ш×В) | Нестандартний форм-фактор серії SRT — встановлюються тільки відповідні за розміром моделі |
| Мінімальна напруга розряду | 10.2V на одну АКБ (40.8V системи) | Розряд нижче цього рівня спричиняє незворотну сульфатацію пластин — батарея виходить з ладу |
| Енергоємність (весь комплект) | 4 x 12V x 7.2Ah = 345.6 Wh | Реальний запас енергії; при ефективності інвертора 90% забезпечує ~13 хв. при 1350W |
| Вага (одна АКБ) | 1.88 кг | Загальна вага комплекту ~7.5 кг — враховуйте при монтажі у стійку та транспортуванні |
| Клас застосування | Стаціонарний (standby/float) | Оптимізований для режиму очікування; регулярні глибокі цикли скорочують ресурс |
| Термін служби | 3–5 років при температурі до 25°C | При 30°C термін скорочується вдвічі; у прохолодному серверному приміщенні — подвоюється |
Важливо!
Використання акумуляторів з неправильними параметрами або заміна лише частини з 4 батарей призведе до дисбалансу напруги в 48V системі, некоректної роботи ДБЖ, перегріву та передчасного виходу з ладу як нових батарей, так і електроніки безперебійника.
Принципи послідовного з'єднання у 4-елементному батарейному комплекті
APC Smart-UPS SRT1500XLI використовує 48V систему живлення, де 4 акумулятори по 12V з'єднані послідовно. Це фундаментальне рішення для досягнення необхідної напруги, але воно має важливі наслідки для обслуговування та заміни батарей.
З яких причин обов'язкова синхронна заміна всіх 4 батарей?
Це фундаментальне правило роботи з батарейними системами послідовного типу:
- Виникнення дисбалансу напруги: нові батареї мають вищу напругу, ніж зношені. В послідовному ланцюзі це призводить до нерівномірного розподілу навантаження — одні батареї перезаряджаються, інші недозаряджаються.
- Принцип "слабкої ланки": у послідовному ланцюзі продуктивність всієї системи визначається найслабшим елементом. Одна зношена батарея з 4 обмежує загальний час автономної роботи до свого рівня.
- Прискорене зношування нових батарей: нові АКБ, встановлені поруч зі зношеними, деградують у 2–3 рази швидше через постійний дисбаланс заряду та розряду. За 3–6 місяців вони досягнуть рівня старих.
- Небезпека температурного дисбалансу: нерівномірне навантаження викликає перегрів окремих батарей. У закритому корпусі ДБЖ це загрожує прискореним зносом та пошкодженням обладнання.
Економічна доцільність
Встановлення лише однієї-двох нових батарей замість усіх чотирьох — марна трата коштів. Через дисбаланс нові АКБ деградують за 3–6 місяців, і вам все одно доведеться замінювати весь комплект. Одноразова заміна всіх 4 батарей коштує дешевше, ніж дві часткові заміни за короткий проміжок часу.
Коректна схема послідовного з'єднання 4 акумуляторів:
Для правильного підключення 4 батарей у послідовний ланцюг 48V:
- Плюс батареї №1 → підключається до позитивного виводу електроніки ДБЖ (червоний дріт)
- Мінус батареї №1 → з'єднується з плюсом батареї №2 (перемичка)
- Мінус батареї №2 → з'єднується з плюсом батареї №3 (перемичка)
- Мінус батареї №3 → з'єднується з плюсом батареї №4 (перемичка)
- Мінус батареї №4 → підключається до негативного виводу електроніки ДБЖ (чорний дріт)
Результат: напруги сумуються (12V + 12V + 12V + 12V = 48V), при цьому ємність системи залишається на рівні однієї батареї — 7.2Ah (не множиться!). Загальна енергоємність комплекту: 48V x 7.2Ah = 345.6 Wh.
Робота акумулятора в умовах нестабільного електропостачання
Ситуація з енергопостачанням в Україні ставить батареї ДБЖ в екстремальні умови роботи. Замість штатного буферного режиму (заряд-очікування) акумулятори регулярно проходять повні цикли розряду та заряду, що суттєво впливає на їхній ресурс.
Наслідки циклічної експлуатації:
- Прискорене старіння: VRLA AGM батареї розроблені для буферного режиму роботи. При регулярних повних циклах розряд-заряд термін служби скорочується у 2–3 рази — з 3–5 років до 12–18 місяців.
- Неповний заряд та сульфатація: часті відключення не дають батареям повністю зарядитись між циклами. Неповний заряд прискорює кристалізацію сульфату свинцю на пластинах — необоротний процес, що зменшує ємність.
- Тепловий стрес: кожні 10°C вище 25°C вдвічі скорочують ресурс батарей. Влітку, коли серверна або офіс нагріваються, акумулятори в корпусі ДБЖ зазнають подвійного удару — від температури та від циклічного навантаження.
- Синхронне зношування всього комплекту: в умовах активних відключень усі 4 акумулятори деградують рівномірно та одночасно, що спрощує планування заміни.
Поради для продовження терміну служби:
- Забезпечте вентиляцію корпусу: не блокуйте вентиляційні отвори ДБЖ. Зниження температури всередині корпусу на 5°C подовжує ресурс батарей на 25–30%.
- Плануйте регулярну заміну: в умовах регулярних відключень закладайте заміну комплекту RBC155 кожні 18–24 місяці. Раптова відмова батарей в критичний момент обходиться дорожче планового обслуговування.
- Контролюйте температуру: влітку перевіряйте температуру корпусу ДБЖ. Якщо він гарячий на дотик — це сигнал про передчасне зношування батарей.
- Раціональне навантаження: підключайте до ДБЖ лише критичне обладнання. При навантаженні 40–60% від номінального батареї служать довше та забезпечують кращий час автономної роботи.
- Замінюйте весь комплект синхронно: якщо один з 4 акумуляторів вийшов з ладу — замінюйте всі чотири, решта три вже пройшли той самий шлях деградації.
Рекомендація для організацій
Якщо у вашій організації кілька ДБЖ APC Smart-UPS — розробіть графік заміни батарейних комплектів. Фіксуйте дату встановлення кожного RBC155 і плануйте профілактичну заміну заздалегідь, щоб уникнути збоїв у критичний момент.
Детальна інструкція з заміни батарейного комплекту
Процедура заміни акумуляторів у APC Smart-UPS SRT1500XLI є відносно простою завдяки модульній конструкції, однак містить важливі нюанси для забезпечення коректної роботи після встановлення.
Крок 1. Підготовчі дії
- Вимкніть все обладнання, підключене до безперебійника.
- Вимкніть сам ДБЖ кнопкою живлення.
- Від'єднайте шнур живлення від електричної мережі.
- Зачекайте 2–3 хвилини для розряду внутрішніх конденсаторів.
- Підготуйте місце для старих батарей та рукавички для захисту рук.
Крок 2. Відкриття батарейного відсіку
- Знайдіть і відкрийте кришку батарейного відсіку SRT1500XLI (знімається вперед без інструментів).
- Якщо є роз'єм відключення батареї — від'єднайте його першим, перш ніж торкатися клем.
Крок 3. Демонтаж старих акумуляторів
- ВАЖЛИВО: сфотографуйте схему з'єднання батарей до від'єднання будь-яких дротів! Це займе 10 секунд і врятує від помилок при зворотному підключенні.
- Від'єднайте спочатку негативні клеми (чорні дроти), потім позитивні (червоні).
- Від'єднайте перемички між батареями.
- Обережно вийміть батареї з відсіку по одній.
Увага! Якщо батареї важко вийняти:
Це може свідчити про здуття корпусів від газу. Не застосовуйте надмірну силу та не пробивайте корпус. Здутий акумулятор є несправним і потребує спеціальної утилізації. Зверніться до сервісного центру для безпечного демонтажу.
Крок 4. Монтаж нових акумуляторів
- Встановіть нові батареї у відсік у правильній орієнтації відповідно до фотографії.
- Підключіть перемички між батареями згідно зі схемою послідовного з'єднання.
- Підключіть спочатку позитивні клеми (червоні), потім негативні (чорні).
- Важливо: під час підключення останньої клеми ви почуєте клацання та побачите іскру. Це нормальне явище — відбувається початковий заряд конденсаторів внутрішнього інвертора. Не переривайте з'єднання.
- Підключіть роз'єм батарейного відсіку (якщо є).
Крок 5. Закриття та первинна діагностика
- Встановіть кришку батарейного відсіку на місце.
- Підключіть шнур живлення до мережі та увімкніть ДБЖ.
- Перевірте індикатори панелі: всі індикатори мають показувати нормальний режим; індикатор Replace Battery має погаснути протягом кількох хвилин.
- Якщо Replace Battery продовжує горіти — потрібне калібрування (див. нижче).
Тест правильності монтажу
Після встановлення дайте батареям зарядитись 30–60 хвилин, потім від'єднайте ДБЖ від мережі та виміряйте час автономної роботи під невеликим навантаженням. 10–15 хвилин при 50% навантаженні свідчать про коректний монтаж та справність нових батарей.
Крок 6. Оновлення програмних параметрів
- Відкрийте програму APC PowerChute або веб-інтерфейс ДБЖ.
- Оновіть дату встановлення нових батарей — це скине лічильник і дозволить системі коректно розраховувати залишковий ресурс.
- Перевірте та при необхідності скоригуйте порогові значення напруги та часу автономної роботи.
Крок 7. Початковий заряд
- Залиште ДБЖ підключеним до мережі на 8–12 годин для повного першого заряду нових акумуляторів.
- Не навантажуйте систему у перший день після заміни — дайте батареям пройти повний початковий цикл заряджання.
- Після повного заряду ДБЖ готовий до штатної роботи.
Калібрування батарей: цілі та методика
Після заміни акумуляторів ДБЖ може некоректно відображати розрахунковий час автономної роботи, оскільки система управління батареями зберігає коефіцієнти, відповідні старим зношеним батареям.
Суть процесу калібрування
Калібрування дозволяє BMS "вивчити" нові батареї через контрольований цикл розряду та побудувати нову таблицю відповідності напруги і ємності.
Симптоми необхідності калібрування:
- PowerChute відображає занадто низький час автономної роботи після заміни батарей.
- ДБЖ вимикається раніше очікуваного при відключенні від мережі.
- Продовжує горіти індикатор Replace Battery після встановлення нових акумуляторів.
- Час заряду після розряду нереалістично малий або великий.
Методика ручного калібрування:
Примітка: APC рекомендує проводити калібрування через PowerChute або веб-інтерфейс при наявності відповідної функції.
- Повний заряд: підключіть ДБЖ до мережі на 24 години без навантаження для повного заряду нових акумуляторів.
- Підключення споживачів: підключіть навантаження 30–40% від номінального (450–600 Вт для SRT1500XLI).
- Контрольований розряд: від'єднайте ДБЖ від мережі та дайте батареям розрядитись до автоматичного вимкнення — не переривайте процес.
- Повторний заряд: підключіть до мережі і заряджайте 12–24 години до повного відновлення.
- Перевірка результату: переконайтесь через PowerChute або веб-інтерфейс, що час автономної роботи відображається коректно.
Критичні застереження щодо калібрування:
- Проводьте калібрування лише в безпечних умовах, коли відсутність живлення не критична.
- Виконуйте не частіше ніж раз на 3–6 місяців — надмірне калібрування прискорює зношування батарей.
- Забезпечте стабільне навантаження протягом усього циклу розряду.
- Усі 4 акумулятори розряджаються синхронно — контролюйте нагрів корпусу ДБЖ під час процесу.
Простіше рішення у більшості випадків
Якщо індикатор Replace Battery горить, але ДБЖ в іншому працює нормально — спробуйте спочатку лише оновити дату встановлення батарей у PowerChute або через веб-інтерфейс. У більшості випадків цього достатньо для скидання індикатора без повного циклу калібрування.
Поширені запитання
| Питання | Відповідь |
|---|---|
| Що таке RBC155 (APCRBC155)? | RBC155 — офіційне позначення APC комплекту з 4 акумуляторів BB Battery VRLA AGM для заміни вичерпаних штатних батарей у ДБЖ APC Smart-UPS SRT1500XLI. Батареї герметичні, не обслуговуються, безпечні для приміщень. |
| Чому не можна замінити лише одну або дві батареї з чотирьох? | Усі 4 акумулятори з'єднані послідовно у 48V систему. Нові батареї поруч зі зношеними викликають дисбаланс напруги, що прискорює деградацію нових у 2–3 рази та може пошкодити електроніку ДБЖ. |
| Яка результуюча напруга системи батарей SRT1500XLI? | 4 акумулятори по 12V у послідовному з'єднанні утворюють 48V систему живлення. Буферна напруга при заряді: 4 x 13.6V = 54.4V. Мінімальна при розряді: 4 x 10.2V = 40.8V. |
| Який очікуваний термін служби акумуляторів RBC155? | 3–5 років при температурі до 25°C у буферному режимі. В умовах регулярних відключень електроенергії реальний ресурс складає 18–24 місяці через активну циклічну експлуатацію. |
| Який час автономної роботи SRT1500XLI з RBC155? | При повному навантаженні 1350W — приблизно 10–15 хвилин. При 50% навантаженні — 20–30 хвилин. Точний час залежить від стану батарей, температури та реального навантаження. |
| Сумісність RBC155 з іншими моделями ДБЖ? | RBC155 розроблений APC спеціально для APC Smart-UPS SRT1500XLI. Уточнюйте сумісність з іншими конкретними моделями перед замовленням. |
| Чи потрібно заряджати батареї перед встановленням? | Ні. Комплект RBC155 надходить повністю зарядженим та протестованим виробником. ДБЖ готовий до роботи одразу після встановлення без попередніх циклів заряджання. |
| Що робити якщо після заміни горить Replace Battery? | Спочатку оновіть дату встановлення батарей у PowerChute або веб-інтерфейсі. Якщо індикатор продовжує горіти — проведіть калібрування через контрольований цикл розряду (детальна інструкція вище). |
| Як правильно утилізувати старі акумулятори? | Відпрацьовані акумулятори містять свинець та кислоту. Передайте їх до пунктів прийому небезпечних відходів або спеціалізованих організацій з утилізації. Не викидайте у побутове сміття. |
| Де придбати RBC155 в Україні? | Замовляйте комплект RBC155 у каталозі акумуляторів для ДБЖ APC з офіційною гарантією та доставкою по всій Україні. |
Рекомендуємо ознайомитися з нашим повним асортиментом акумуляторів для APC Smart-UPS RM у каталозі.
