Помилка E3 на APC Symmetra XR Frame

Головна » Статті » APC Symmetra: Помилка E3 на XR Frame – Причини та Покрокове Вирішення

Зіткнулися з помилкою E3 на вашому ДБЖ APC Symmetra XR Frame? Цей код зазвичай вказує на тимчасову втрату зв'язку між основним блоком та блоком батарей через збій комунікаційної карти SYXRCC. Найчастіше проблему можна швидко вирішити самостійним перезавантаженням (reseat) цієї карти, але якщо це не допомагає, причина може бути в кабелі, самій карті або основному модулі, що потребує професійної діагностики.

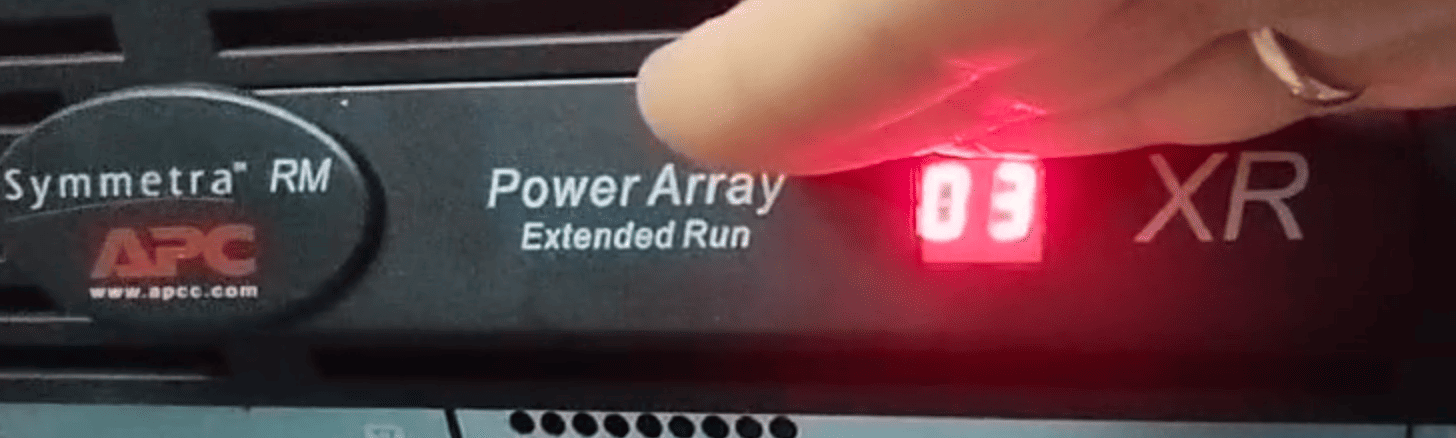

Помилка E3 на дисплеї APC Symmetra XR Frame
Приклад відображення помилки E3 на дисплеї блоку Symmetra XR.

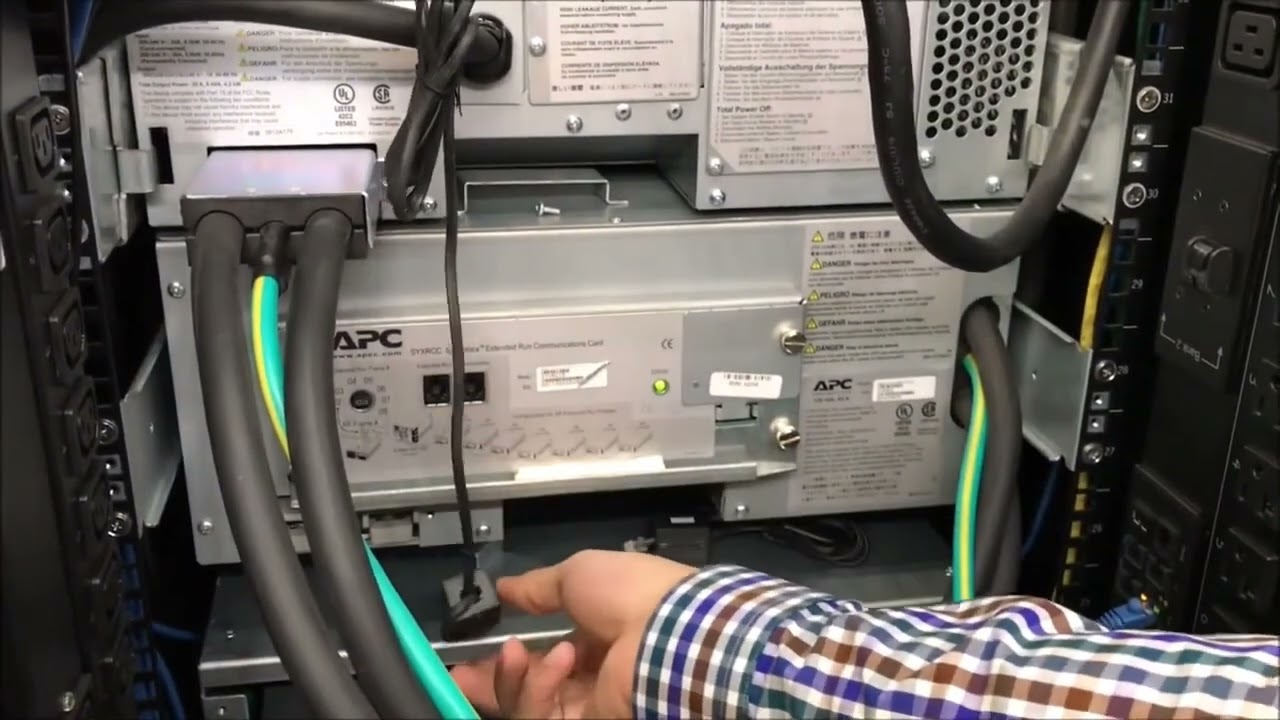

Відео-інструкція: Покрокове вирішення помилки E3 на ДБЖ APC Symmetra XR Frame

Останнє оновлення: 31 березня 2025 року | Автор: Олександр Петренко, Power Systems Engineer

Олександр Петренко - Експерт з ДБЖ APC в RBC.SM.UA

Олександр Петренко

Power Systems Engineer, Експерт RBC.SM.UA

Олександр спеціалізується на діагностиці, ремонті та обслуговуванні професійних систем ДБЖ, включаючи лінійку APC Symmetra. Має глибокі знання апаратного забезпечення та протоколів зв'язку цих систем.

1. Що означають коди помилок E3 на ДБЖ APC Symmetra?

Перш за все, важливо розуміти: код "E3", який ви можете бачити на цифровому дисплеї XR Frame (як на фото вище), є аналогом коду помилки "E3", що відображається на текстових дисплеях або в логах системи.

Ця помилка сигналізує про втрату комунікації (зв'язку) між центральним процесорним блоком ДБЖ (Mainframe або Power Array) та конкретним блоком розширеного часу роботи (XR Frame), на якому відображається код. Через цю втрату зв'язку основний блок ДБЖ тимчасово "не бачить" або не може отримати дані від батарей, що встановлені у відповідному XR Frame.

Ключові моменти щодо помилки E3:

  • Це проблема зв'язку: Основна причина – порушення обміну даними між компонентами системи.
  • Функціональність ДБЖ не страждає: Згідно з даними APC, ця помилка не впливає на здатність ДБЖ переходити на живлення від батарей при зникненні напруги в мережі. Система все одно використовуватиме енергію батарей з XR Frame, хоча може тимчасово некоректно відображати загальний час автономної роботи до відновлення зв'язку.
  • Індикація: Помилка проявляється кодом E3на XR Frame та сигналом несправності (Fault LED, "XR Frame Fault") на основному блоці PowerView.

2. Які моделі APC Symmetra схильні до помилки E3 ?

Ця проблема характерна для однофазних систем Symmetra, що використовують зовнішні батарейні шафи (XR Frames):

  • APC Symmetra Power Array
  • APC Symmetra RM (для монтажу в стійку)
  • APC Symmetra LX

Якщо ви не впевнені щодо моделі вашого ДБЖ, перевірте маркування на передній або задній панелі пристрою.

3. Основна причина та як виправити помилку E3 : Перезавантаження карти SYXRCC

Найбільш імовірною та частою причиною виникнення помилки E3 є тимчасовий збій у роботі комунікаційної карти (Communication Card), яка встановлена безпосередньо в блоці XR Frame. Ця карта зазвичай має маркування SYXRCC (Symmetra XR Communications Card).

Гарна новина полягає в тому, що простий процес перезавантаження ("reset" або "reseat") цієї карти у більшості випадків повністю вирішує проблему.

3.1. Покрокова інструкція: Як скинути помилку E3 на Symmetra XR

! Важливе застереження щодо безпеки !

Перед виконанням наступних кроків переконайтеся, що ви комфортно почуваєтеся при роботі з компонентами серверного обладнання. Якщо ви не впевнені у своїх діях, зверніться до кваліфікованого технічного спеціаліста або служби підтримки RBC.SM.UA. Завжди дотримуйтесь стандартних процедур безпеки при роботі з електрообладнанням.

Кроки для перезавантаження карти SYXRCC:

  1. Ідентифікуйте проблемний XR Frame: Знайдіть той блок XR Frame, на дисплеї якого відображається помилка E3 .
  2. Доступ до задньої панелі: Отримайте безпечний доступ до задньої панелі саме цього блоку XR Frame.
  3. Знайдіть карту SYXRCC: На задній панелі ви побачите невелику знімну плату з одним або декількома комунікаційними портами (схожими на мережеві RJ-45 або специфічні роз'єми APC) та невеликим світлодіодним індикатором стану (Status LED, зазвичай зеленого кольору). Це і є карта SYXRCC.
  4. Від'єднайте комунікаційні кабелі: Обережно від'єднайте всі кабелі, що підключені до портів на карті SYXRCC. Запам'ятайте або позначте, який кабель куди був підключений.
  5. Очікуйте згасання індикатора: Після від'єднання кабелів зачекайте кілька секунд. Ви повинні побачити, як зелений індикатор стану (Status LED) на карті SYXRCC згасне. Це підтверджує, що карта втратила живлення та зв'язок.
  6. Виконайте "Reseat" (Перевстановлення) карти:
    • Знайдіть гвинт із накатаною головкою (thumbscrew), який фізично кріпить карту SYXRCC до шасі XR Frame. Зазвичай він розташований у верхньому правому куті карти.
    • Відкрутіть цей гвинт (можливо, не повністю, а лише достатньо, щоб карта могла трохи рухатись).
    • Обережно, але впевнено, потягніть карту трохи на себе (буквально на 5-10 мм), щоб її контактна група вийшла з роз'єму на основній платі XR Frame (процес "unseating the micro-latch"). Не витягуйте карту повністю з шасі!
    • Негайно вставте карту назад до упору, переконавшись, що вона щільно і рівно увійшла в роз'єм ("reseating the micro-latch").
    • Надійно закрутіть гвинт назад, фіксуючи карту.
  7. Під'єднайте кабелі назад: Підключіть раніше від'єднані комунікаційні кабелі до тих самих портів на карті SYXRCC, звідки ви їх зняли.
  8. Перевірка результату:
    • Уважно спостерігайте за картою SYXRCC. Протягом приблизно 60 секунд після підключення кабелів зелений індикатор стану повинен знову засвітитися.
    • Якщо індикатор засвітився, перевірте дисплей XR Frame: код помилки E3 повинен зникнути.
    • Перевірте дисплей PowerView основного блоку: повідомлення про несправність XR Frame має зникнути, і може з'явитися інформаційне повідомлення, наприклад, "Number of Battery Modules Increased" (Кількість батарейних модулів збільшилась).

Якщо всі кроки виконано правильно, і індикатор засвітився, а помилка зникла – вітаємо, ви успішно відновили зв'язок!

4. Помилка E3 не зникає після перезавантаження: Що робити далі?

Якщо після виконання всіх кроків інструкції помилка E3 все ще відображається, або якщо вона зникає, але незабаром з'являється знову, це може вказувати на наявність глибшої апаратної проблеми. Можливі причини:

  • Несправність самої карти SYXRCC: Карта вийшла з ладу і потребує заміни.
  • Пошкодження комунікаційного кабелю: Кабель, що з'єднує основний блок і XR Frame, може мати внутрішній обрив, пошкоджені контакти в роз'ємах або інші дефекти. Спробуйте замінити кабель на завідомо справний, якщо є така можливість.
  • Проблема з портом на основному блоці: Несправним може бути комунікаційний порт на самому Mainframe Symmetra.
  • Несправність модуля керування (Intelligence Module) ДБЖ: У рідкісних випадках проблема може критися в центральному модулі керування основного блоку.
  • Проблеми з живленням XR Frame або інші апаратні збої.

Рекомендація RBC.SM.UA: У всіх цих випадках наполегливо рекомендується звернутися до авторизованого сервісного центру APC або до компанії, що спеціалізується на обслуговуванні ДБЖ APC Symmetra, такої як RBC.SM.UA. Подальша діагностика потребуватиме спеціалізованих знань та, можливо, заміни компонентів. Зв'яжіться з нами для консультації.

5. Висновки експертів RBC.SM.UA

Поява помилки E3 на дисплеї APC Symmetra XR Frame – це сигнал про втрату комунікації, який, хоч і може викликати занепокоєння, часто вирішується шляхом простого перезавантаження комунікаційної карти SYXRCC.

Наша детальна інструкція допоможе вам виконати цю процедуру безпечно та ефективно. Пам'ятайте, що хоча ця помилка не впливає на базову захисну функцію ДБЖ, стабільний зв'язок важливий для коректного моніторингу системи.

Якщо ж швидке рішення не спрацювало, не ризикуйте працездатністю вашого критично важливого обладнання – звертайтеся до професіоналів RBC.SM.UA для глибокої діагностики та ремонту.

FAQ: Часті запитання про помилку E3 на APC Symmetra

  • Чи є різниця між помилкою E3 та 03?

    Ні, різниці немає. Це просто різні способи відображення одного й того ж коду на різних типах дисплеїв (текстовий та цифровий сегментний). Обидва вказують на втрату зв'язку з XR Frame.

  • Чи перестане ДБЖ працювати від батарей при помилці E3 ?

    Ні, не перестане. Згідно з офіційною інформацією APC, ця помилка стосується лише комунікації. ДБЖ все одно буде використовувати батареї з XR Frame під час відключення живлення. Однак, індикація часу автономної роботи може бути некоректною до відновлення зв'язку.

  • Чи можу я сам замінити карту SYXRCC, якщо перезавантаження не допомогло?

    Технічно заміна карти можлива, але рекомендується робити це тільки кваліфікованим спеціалістам. Неправильна установка або несумісна карта може призвести до подальших пошкоджень. Краще звернутися до сервісного центру для діагностики та підбору правильної запчастини.

  • Чи може причиною помилки E3 бути несправний комунікаційний кабель?

    Так, це одна з можливих причин, окрім несправності самої карти SYXRCC або порту на основному блоці. Якщо перезавантаження карти не допомагає, перевірка або заміна кабелю є логічним наступним кроком у діагностиці (якщо у вас є запасний кабель).

  • Де замовити діагностику або ремонт APC Symmetra з помилкою E3 ?

    Ви можете звернутися до сервісного центру RBC.SM.UA. Ми маємо досвід роботи з обладнанням APC Symmetra і можемо провести професійну діагностику та ремонт вашого ДБЖ. Зв'яжіться з нами для уточнення деталей.
