ДБЖ не перемикається на мережу

1.1. Несправний ввід живлення

Почніть з простих причин – чи є живлення. Винуватцем може бути перегорілий запобіжник на вході. Зазвичай він у роз'ємі IEC. При стрибку напруги він може перегоріти, і ДБЖ "не бачитиме" мережу.

Деякі моделі мають автоматичний вимикач. Його спрацювання розриває ланцюг 220 В. Перевірте, чи не відключений запобіжник або автомат. Якщо вони відключені, ДБЖ працюватиме від батареї.

Крім запобіжника, перевірте цілісність кабелю та контактів. У рідких випадках ламаються елементи вхідного фільтра. При їх обриві або КЗ ефект аналогічний – немає живлення від мережі.

Порада від RBC.SM.UA: Починайте діагностику з зовнішніх елементів.

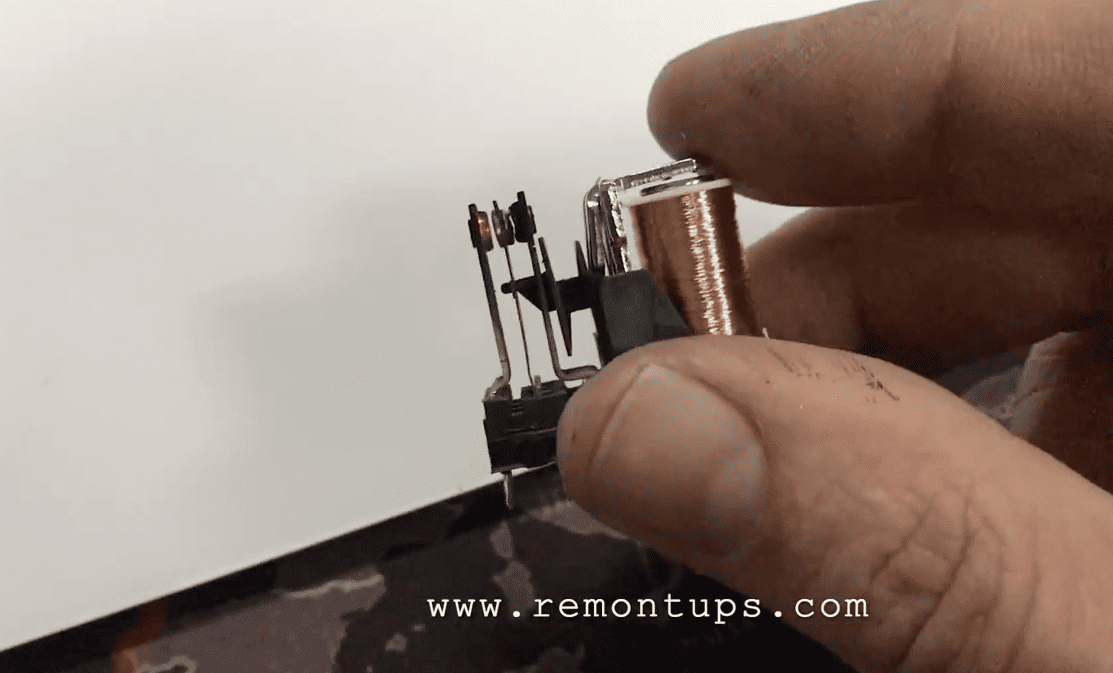

1.2. Реле перемикання

Основний "перемикач" – силове реле. Якщо його контакти підгоріли або залипли, або не працює котушка, перехід на мережу неможливий. ДБЖ "застрягає" в режимі батареї.

Типово для неповернення на 220 В – залипання контактів "інвертор" або обрив котушки. Реле не клацає при мережі, індикатор 220 В не горить. Дефектне реле не комутує вхідну напругу.

Рішення – заміна реле або ремонт контактів. Симптом – часті клацання без стабілізації. Перевірте реле та обв'язку.

Експертна порада від RBC.SM.UA: Діагностуючи реле, зверніть увагу на клацання при підключенні/відключенні мережі.

1.3. Ланцюг контролю мережі

У лінійно-інтерактивних ДБЖ є схема контролю напруги. Якщо ланцюжок пошкоджений, плата "не дізнається" про 220 В і не дасть сигнал на реле. Контроль через резисторний дільник та оптрони або на вивід мікросхеми.

Часто ламаються резистори датчика мережі. Апаратна "логіка" порушена через дрібницю. Перевірте резистори дільників, діоди, транзистори біля реле. Ознака – реле не спрацьовує, або клацає періодично, але індикатор мережі не горить.

Періодичне клацання – контролер намагається переключитися, але вимірює параметри не по нормі, і повертається на батарею. Перевірте пайки та роз'єми від входу до трансформатора та реле.

Експертна порада від RBC.SM.UA: При підозрі на ланцюг детектування, огляньте плату на обгорілі резистори в області вхідних ланцюгів.

1.4. Інші апаратні збої

В ДБЖ є багато компонентів, відмова яких може викликати проблему. Часто ламаються випрямні діоди та транзистори інвертора-зарядного. Пробій діода або ланцюзі заряду веде до некоректної роботи.

Якщо несправний транзистор стабілізації або згоріла доріжка AVR, контролер вважає мережу нестабільною. Знос акумулятора теж причина. Без АКБ деякі моделі не працюють від мережі. При "мертвому" АКБ ДБЖ не "бачить" 220 В або перезапускається.

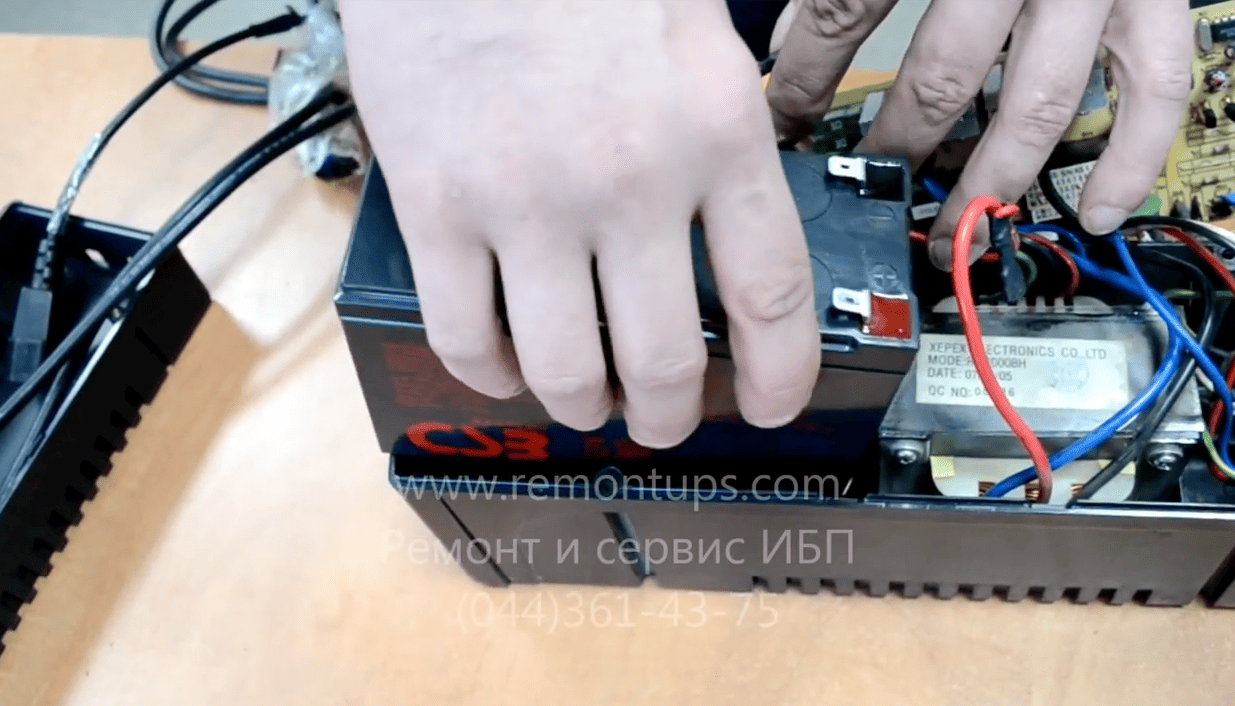

Важливо! Перевіряйте батарею! Напруга має бути ~13–14 В. Низька напруга – ДБЖ в "холодному старті" і не перемикається. Підзарядіть або замініть батарею.

2.1. Індикатори та сигнали

Індикатор мережі має горіти при живленні від мережі. Якщо не горить після подачі 220 В – схема не розпізнає напругу. ДБЖ сигналізує роботу від батареї.

Зверніть увагу на клацання реле. Одиночне клацання при включенні вказує на спробу переключення. Відсутність клацань – обрив ланцюга управління. Часті клацання – ДБЖ "мечеться" між режимами через оцінку якості мережі.

Запам'ятайте поведінку індикаторів та звуків – звіртеся з інструкцією.

2.2. Зовнішній огляд

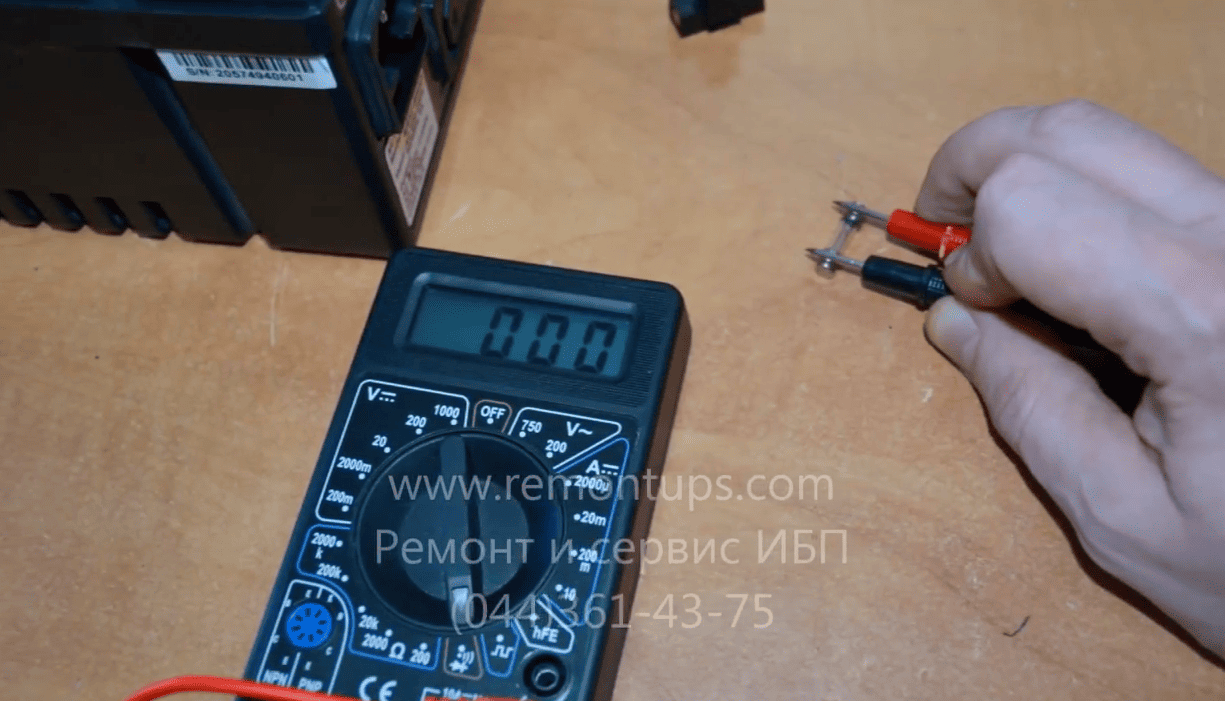

Огляньте ДБЖ зовні. Запах горілого? Кіптява на вентиляції? Перевірте відсік запобіжника. Вийміть його, огляньте нитку. Якщо перегоріла, замініть.

Якщо візуально цілий, продзвоніть мультиметром. Перевірте кабель. Натисніть кнопку-автомат, якщо є.

Спробуйте знову включити ДБЖ від мережі.

2.3. Запуск від мережі

Спробуйте включити ДБЖ від мережі 220 В (без холодного старту). Якщо переходить в онлайн і працює, а проблема тільки після холодного запуску – це логічний збій.

Спробуйте оновити прошивку. Якщо проблема і при запуску від мережі – апаратна несправність.

Для тесту: заживити ДБЖ від мережі без навантаження. Чи горить індикатор «Мережа»? Імітуйте зникнення напруги і знову вставте вилку. Справний ДБЖ повернеться на мережу. Бракований – застрягне на батареї.

2.4. Батарея та заряд

Виміряйте напругу АКБ мультиметром. Нижче ~11 В – розряджена. Підключіть ДБЖ до мережі та виміряйте знову – напруга має рости. Якщо не росте – несправність заряду або 220 В не надходить.

Відсутність нагріву АКБ та гудіння трансформатора – ознака проблеми з зарядкою. Поганий акумулятор теж впливає. Перевірте просідання напруги під навантаженням. Справний АКБ важливий. Батареї >3–5 років – замініть профілактично.

2.5. Внутрішні компоненти

Акуратно розкрийте корпус (втрата гарантії). Огляньте плату. Шукайте потемнілі, обвуглені деталі, тріщини, електроліти, що погано пахнуть. Особливо біля потужних елементів.

Перевірте реле: тріщини, оплавлення. Механічно "заклинило" – постукайте обережно і перевірте. Перевірте на комах.

2.6. Ключові елементи приладом

У ланцюзі 220 В – випрямний міст і резистори високого опору до оптопари/мікроконтролера. Продзвоніть ланцюг: від входу через резистори до мікросхеми. Обрив резистора – заміна.

Перевірте транзистор реле та діод паралельно котушці. Котушка реле: виміряйте опір. Обрив – заміна реле.

Вхідний трансформатор: Продзвоніть первинну обмотку. Невеликий опір – норма. Нескінченність – несправний трансформатор.

2.7. Інтерфейс

При наявності інтерфейсу – підключіть до ПК та запустіть утиліту. Перевірте вхідну напругу, частоту, стан. "Input Voltage" = 0 або "відключено" при мережі – проблема з датчиком.

ПЗ може показати код помилки. Виконайте тест ДБЖ через ПЗ. Помилка тесту – контролер "знає" про несправність.

2.8. Самодіагностика

Деякі UPS мають приховані тести. Наприклад, утримання кнопки живлення переводить на батарею на 5 секунд. Подивіться інструкцію. Відмова повернутися на мережу або провал тесту – ознака несправності.

Зверніть увагу на незвичайне мигання індикаторів – код помилки.

Важливо! При діагностиці всередині ДБЖ дотримуйтесь електробезпеки.

3.1. Заміна запобіжника

Заміна запобіжника – просте та часте рішення. Багато хто забуває про запобіжник. Після заміни ДБЖ починає працювати від мережі.

Порада від RBC.SM.UA: Майте запасні запобіжники.

3.2. Реле

Заміна реле – ефективне рішення. Після заміни ДБЖ нормально перемикається. Можна тимчасово почистити контакти старого реле.

3.3. Ланцюги вимірювання

Ремонт ланцюгів вимірювання допомагає при проблемах з детектуванням мережі. Замініть резистор на аналогічний. Часто проблема в обриві резисторів дільників.

3.4. АКБ

Обслуговування АКБ – справний акумулятор важливий. Заміна АКБ може допомогти, хоч і побічно. Новий АКБ має вищу напругу.

Перевірка батареї – важливий крок діагностики.
