Site Wiring Indicator або Building Wiring Fault (BWF) на UPS

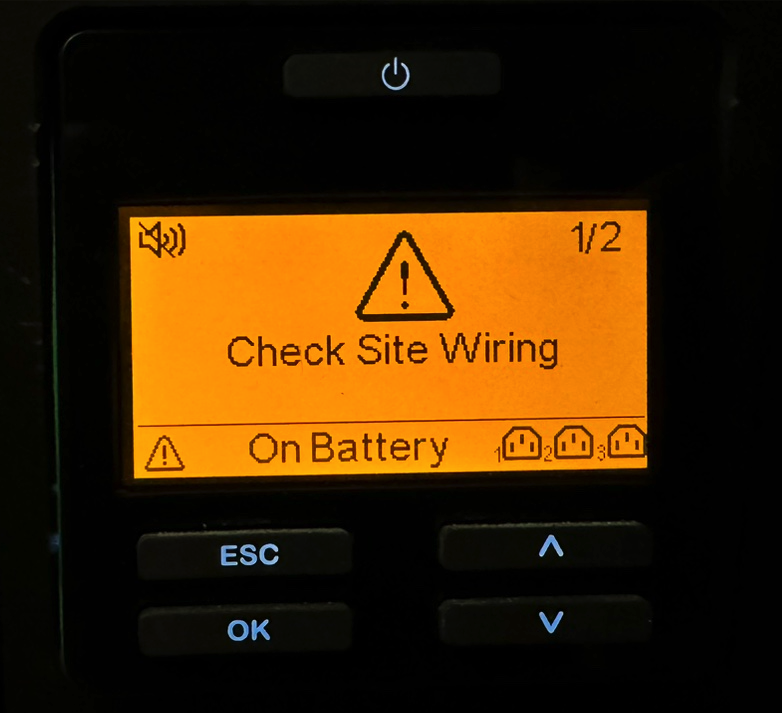

Check Site Wiring

Зміст (натисніть, щоб розгорнути) ...

Що таке Site Wiring Fault Indicator?

Site Wiring Fault Indicator (SWF) або індикатор несправності електропроводки – це важливий елемент безпеки в пристроях APC, який допомагає виявити потенційно небезпечні проблеми з електропроводкою у вашому будинку чи офісі. Цей індикатор є невід'ємною частиною багатьох моделей джерел безперебійного живлення (ДБЖ) та пристроїв захисту від перенапруги APC.

Призначення індикатора на пристроях APC

Головна мета SWF індикатора – попередити користувача про наявність проблем з електропроводкою, які можуть призвести до:

Ураження електричним струмом
Пошкодження підключеного обладнання
Зниження ефективності роботи ДБЖ
Порушення захисту від перенапруги

Індикатор SWF реагує на такі проблеми:

Перевантаження нейтрального проводу (напруга між нейтраллю та землею перевищує 5 В)
Зворотна полярність (переплутані фазний та нейтральний проводи)
Відсутність заземлення

"Індикатор SWF – це ваш перший захист від прихованих небезпек електромережі. Він допомагає запобігти серйозним проблемам ще до їх виникнення," – зазначає Олександр Петренко, провідний інженер з обслуговування ДБЖ.

Де знаходиться індикатор на різних моделях ДБЖ

Розташування індикатора SWF може відрізнятися залежно від моделі пристрою APC. Ось кілька типових варіантів:

Тип пристрою	Розташування індикатора SWF
Настільні ДБЖ (Back-UPS)	Зазвичай на задній панелі
Стійкові ДБЖ (Smart-UPS)	На передній панелі або в меню дисплея
Пристрої захисту від перенапруги	На верхній або бічній панелі

Важливо зауважити, що не всі моделі APC обладнані індикатором SWF. Зокрема, він відсутній на:

Пристроях, призначених для ринків з іншою напругою мережі (наприклад, 220-240В)
Деяких бюджетних моделях ДБЖ
Старих версіях пристроїв захисту від перенапруги

Порада: Якщо ви не можете знайти індикатор SWF на своєму пристрої APC, зверніться до інструкції користувача або зв'яжіться з службою підтримки для отримання додаткової інформації.

Розуміння призначення та розташування індикатора SWF допоможе вам ефективніше використовувати ваш пристрій APC та забезпечити безпеку вашого електронного обладнання. У наступних розділах ми детальніше розглянемо, що робити, якщо індикатор SWF загорівся, та як вирішувати пов'язані з цим проблеми.

Чому загоряється індикатор SWF?

Індикатор Site Wiring Fault (SWF) на пристроях APC – це не просто лампочка. Це важливий сигнал про потенційні проблеми з електропроводкою, які можуть загрожувати безпеці вашого обладнання та навіть життю. Розглянемо детальніше основні причини активації цього індикатора.

Перевантаження нейтрального проводу

Перевантаження нейтрального проводу виникає, коли напруга між нейтраллю та землею перевищує 5 вольт змінного струму. Це може бути спричинено кількома факторами:

Нерівномірний розподіл навантаження між фазами у трифазній системі
Надмірна кількість гармонік у електромережі
Несправність або пошкодження нейтрального проводу

Важливо: Перевантаження нейтрального проводу може призвести до перегріву кабелів та збільшення ризику пожежі.

"У сучасних офісах з великою кількістю комп'ютерної техніки проблема перевантаження нейтралі стає все актуальнішою. Імпульсні блоки живлення генерують гармоніки, які сумуються в нейтральному проводі," – пояснює Ігор Ковальчук, експерт з електробезпеки.

Зворотна полярність

Зворотна полярність – це ситуація, коли фазний та нейтральний проводи переплутані місцями. Це може статися через:

Помилки при монтажі електропроводки
Неправильне підключення розеток
Використання несертифікованих подовжувачів

Наслідки зворотної полярності можуть бути серйозними:

Наслідок	Пояснення
Ураження струмом	Підвищений ризик при контакті з "вимкненими" пристроями
Пошкодження обладнання	Некоректна робота захисних схем в електроніці
Збої в роботі ДБЖ	Неправильне визначення стану мережі

Відсутність заземлення

Відсутність або неправильне підключення заземлення – одна з найпоширеніших причин активації індикатора SWF. Це може бути викликано:

Використанням двопроводової системи без заземлення
Пошкодженням заземлюючого проводу
Високим опором заземлення
Використанням перехідників з трьох контактів на два (так звані "євро-вилки")

Увага! Відсутність заземлення значно підвищує ризик ураження електричним струмом та може призвести до виходу з ладу чутливої електроніки.

Для перевірки наявності та якості заземлення можна використовувати спеціальні тестери. Ось кілька популярних моделей:

Fluke 1662 - професійний мультифункціональний тестер
Laserliner AC-Tivefinder Pro - доступний варіант для домашнього використання
UNI-T UT07B - компактний тестер з функцією перевірки УЗО

Пам'ятайте: Якщо індикатор SWF на вашому ДБЖ APC загорівся, не ігноруйте це попередження. Зверніться до кваліфікованого електрика для діагностики та усунення проблеми з електропроводкою. Ваша безпека та збереження дорогого обладнання варті цього!

Ризики, пов'язані з проблемами електропроводки

Коли індикатор Site Wiring Fault (SWF) на вашому ДБЖ APC загоряється, це не просто попередження - це сигнал про потенційно серйозні проблеми з електропроводкою. Ігнорування цього сигналу може призвести до низки небезпечних наслідків. Розглянемо детальніше основні ризики, пов'язані з несправностями електропроводки.

Небезпека ураження електричним струмом

Ураження електричним струмом - це, мабуть, найсерйозніший ризик, пов'язаний з проблемами електропроводки. Ось чому це так небезпечно:

Навіть невеликий струм може бути смертельним при певних обставинах
Проблеми з заземленням підвищують ризик ураження струмом
Зворотна полярність може зробити "вимкнені" пристрої небезпечними

"За статистикою, близько 80% випадків ураження електричним струмом в побуті пов'язані з несправностями електропроводки," - зазначає Олена Коваленко, експерт з електробезпеки.

Важливо: Якщо ви підозрюєте проблеми з електропроводкою, не намагайтесь вирішити їх самостійно. Зверніться до кваліфікованого електрика.

Потенційне пошкодження обладнання

Проблеми з електропроводкою можуть призвести до пошкодження вашого цінного електронного обладнання. Ось кілька сценаріїв:

Проблема	Потенційний наслідок
Перенапруга	Вихід з ладу блоків живлення, згорання електронних компонентів
Недостатнє заземлення	Накопичення статичного заряду, пошкодження чутливих мікросхем
Нестабільна напруга	Скорочення терміну служби обладнання, збої в роботі

Навіть якщо обладнання не виходить з ладу одразу, проблеми з електропроводкою можуть значно скоротити термін його служби.

Порушення роботи ДБЖ

Джерело безперебійного живлення (ДБЖ) - це ваш останній рубіж захисту від проблем з електромережею. Однак проблеми з електропроводкою можуть суттєво вплинути на його роботу:

Зниження ефективності захисту від перенапруги
Неправильне визначення стану мережі
Передчасний розряд батареї ДБЖ
Можливе пошкодження самого ДБЖ

Важливо знати: Сучасні ДБЖ APC обладнані системою AVR (Automatic Voltage Regulation), яка допомагає компенсувати коливання напруги. Однак ця система не може повністю захистити від серйозних проблем з електропроводкою.

"ДБЖ - це надійний захист вашого обладнання, але тільки за умови правильної електропроводки. Індикатор SWF - це попередження про те, що ваш ДБЖ не може працювати на повну потужність," - пояснює Андрій Петренко, сервісний інженер компанії RBC.

Щоб мінімізувати ризики, пов'язані з проблемами електропроводки, рекомендується:

Регулярно перевіряти стан електропроводки
Використовувати якісні ДБЖ з функцією SWF
Негайно реагувати на попередження індикатора SWF
Звертатися до професіоналів для діагностики та ремонту електромережі

Пам'ятайте: Інвестиції в якісну електропроводку та надійний ДБЖ - це інвестиції у безпеку вашого дому чи офісу та збереження дорогого обладнання.

Як вирішити проблему з Site Wiring Fault?

Коли індикатор Site Wiring Fault (SWF) на вашому ДБЖ APC загоряється, це сигнал до дії. Але що саме потрібно робити? Розглянемо покрокові дії для вирішення цієї проблеми, починаючи від простих перевірок і закінчуючи залученням професіоналів.

Перевірка розетки та адаптерів

Перш ніж панікувати, варто провести базову діагностику:

Вимкніть ДБЖ та від'єднайте його від мережі
Перевірте розетку на наявність видимих пошкоджень
Переконайтесь, що використовуєте трипроводову розетку з заземленням
Перевірте кабель живлення ДБЖ на наявність пошкоджень

Важливо: Не використовуйте адаптери, що перетворюють трипроводову вилку на двопроводову. Це може бути причиною активації індикатора SWF.

"Часто проблема SWF виникає через використання неякісних подовжувачів або перехідників. Завжди використовуйте сертифіковане обладнання," - радить Максим Литвиненко, сервісний інженер RBC.

Коли необхідно викликати електрика

Якщо базова перевірка не виявила проблем, але індикатор SWF все ще горить, час звернутися до професіонала. Ось ситуації, коли викликати електрика необхідно негайно:

Індикатор SWF горить на кількох пристроях або в різних розетках
Ви помічаєте нагрівання розеток або електропроводки
Часто спрацьовують автоматичні вимикачі або перегорають запобіжники
Ви відчуваєте запах горілої проводки
У вас стара електропроводка (понад 20-30 років)

Пам'ятайте: Безпека важливіша за економію. Професійна діагностика та ремонт електропроводки можуть запобігти серйозним проблемам у майбутньому.

Тимчасові заходи безпеки

Якщо ви чекаєте на візит електрика або плануєте провести більш ґрунтовну перевірку, ось кілька тимчасових заходів безпеки:

Захід	Пояснення
Використання стабілізатора напруги	Допоможе захистити обладнання від коливань напруги
Відключення чутливого обладнання	Мінімізує ризик пошкодження дорогої електроніки
Використання УЗО	Забезпечить додатковий захист від ураження струмом

Порада: Якщо у вас є портативний тестер електропроводки, використовуйте його для перевірки інших розеток у приміщенні. Це допоможе визначити, чи проблема локальна чи стосується всієї електромережі.

Для більш детальної діагностики можна використовувати спеціалізовані прилади:

Мультиметр з функцією перевірки опору заземлення
Тестер напруги дотику
Вимірювач опору ізоляції (мегомметр)

"Навіть якщо індикатор SWF погас після вжитих заходів, рекомендую провести повну діагностику електромережі. Це єдиний спосіб бути впевненим у безпеці вашої електропроводки," - наголошує Олена Коваленко, експерт з електробезпеки.

Важливо розуміти: Вирішення проблеми з Site Wiring Fault - це не просто усунення незручності. Це критичний крок для забезпечення безпеки вашого дому чи офісу та захисту вашого цінного обладнання.

Вплив проблем з проводкою на гарантію APC

Коли мова заходить про гарантію на обладнання APC, багато користувачів не усвідомлюють, наскільки важливим є стан електропроводки. Давайте розберемося, як проблеми з проводкою, позначені індикатором Site Wiring Fault (SWF), можуть вплинути на вашу гарантію та захист обладнання.

Умови гарантії при горящому індикаторі SWF

Компанія APC by Schneider Electric дуже серйозно ставиться до питань електробезпеки. Ось кілька ключових моментів щодо гарантії при активному індикаторі SWF:

Сам факт горіння індикатора SWF не анулює гарантію на пристрій APC
Однак, пошкодження, спричинені неправильною електропроводкою, можуть не покриватися гарантією
Використання ДБЖ в умовах постійно активного індикатора SWF може розглядатися як неправильна експлуатація

"Гарантія APC - це ваш захист, але вона працює в обидва боки. Ми захищаємо ваше обладнання, а ви маєте забезпечити правильні умови його експлуатації," - пояснює Андрій Ковальчук, представник APC в Україні.

Важливо: Якщо ви помітили, що індикатор SWF горить, рекомендується якнайшвидше вирішити проблему з електропроводкою, щоб уникнути потенційних проблем з гарантією у майбутньому.

Ситуація	Вплив на гарантію
Короткочасне загоряння індикатора SWF	Як правило, не впливає на гарантію
Постійно активний індикатор SWF	Може розглядатися як неправильна експлуатація
Пошкодження через проблеми з проводкою	Можливе обмеження гарантійного покриття

Програма захисту обладнання APC

Окрім стандартної гарантії, APC пропонує унікальну Програму захисту обладнання (Equipment Protection Policy, EPP). Ось ключові моменти цієї програми:

EPP покриває пошкодження підключеного обладнання через збої в роботі пристроїв APC
Сума покриття може сягати 150 000 євро (залежно від моделі пристрою)
Програма діє протягом всього терміну служби пристрою APC

Але є важливий нюанс: Програма захисту обладнання може не діяти, якщо пошкодження сталося через проблеми з електропроводкою, на які вказував активний індикатор SWF.

"Програма захисту обладнання APC - це додатковий рівень безпеки для вашої техніки. Але вона працює найефективніше, коли ви дотримуєтесь усіх рекомендацій щодо установки та експлуатації," - наголошує Олена Петренко, сервісний інженер RBC.

Щоб максимально захистити своє обладнання та зберегти гарантію APC:

Регулярно перевіряйте стан індикатора SWF
При виявленні проблем з електропроводкою негайно вживайте заходів
Використовуйте ДБЖ APC відповідно до інструкцій виробника
Зберігайте всі документи, пов'язані з покупкою та обслуговуванням пристрою APC

Пам'ятайте: Інвестиції в якісну електропроводку та правильну експлуатацію ДБЖ - це не лише питання безпеки, але й захист ваших фінансових інтересів через збереження гарантії та участь у програмі захисту обладнання.

Профілактика проблем з електропроводкою

Попередження проблем з електропроводкою - це не лише питання безпеки, але й запорука стабільної роботи вашого обладнання та ДБЖ. Розглянемо ключові аспекти профілактики, які допоможуть вам уникнути неприємних сюрпризів та забезпечити надійний захист вашої техніки.

Регулярні перевірки електромережі

Регулярні перевірки електромережі - це основа профілактики проблем з електропроводкою. Ось кілька важливих кроків, які варто включити до вашого графіку обслуговування:

Щомісячний візуальний огляд розеток, вимикачів та видимих частин проводки
Щоквартальна перевірка температури розеток та розподільчих щитів
Піврічне тестування пристроїв захисного відключення (ПЗВ)
Щорічна повна діагностика електромережі професійним електриком

"Регулярні перевірки електромережі - це як профілактичні огляди у лікаря. Вони допомагають виявити проблеми на ранній стадії, коли їх ще легко усунути," - зазначає Ігор Петренко, сертифікований інженер-електрик.

Порада: Використовуйте спеціальні прилади для діагностики електромережі. Ось кілька корисних інструментів:

Прилад	Призначення
Мультиметр	Вимірювання напруги, струму та опору
Тепловізор	Виявлення перегрівів в електропроводці
Тестер розеток	Перевірка правильності підключення та заземлення

Важливо: При виявленні будь-яких відхилень або підозрілих ознак під час перевірки, негайно зверніться до кваліфікованого електрика для детальної діагностики та ремонту.

Правильний вибір місця встановлення ДБЖ

Вибір правильного місця для встановлення ДБЖ відіграє ключову роль у забезпеченні його ефективної роботи та довговічності. Ось кілька важливих факторів, які слід враховувати:

Вентиляція: Забезпечте достатній простір навколо ДБЖ для циркуляції повітря. Це допоможе запобігти перегріву.
Захист від вологи: Встановлюйте ДБЖ в сухому місці, подалі від можливих джерел води чи конденсату.
Стабільна поверхня: ДБЖ повинен стояти на рівній, стійкій поверхні, здатній витримати його вагу.
Доступність: Забезпечте легкий доступ до ДБЖ для обслуговування та перевірки індикаторів.
Віддаленість від джерел тепла: Не розміщуйте ДБЖ поблизу обігрівачів чи під прямими сонячними променями.

"Правильне розміщення ДБЖ - це не лише питання зручності, але й важливий фактор його ефективності та терміну служби. Навіть найкращий ДБЖ не зможе працювати оптимально в несприятливих умовах," - підкреслює Олена Ковальчук, технічний консультант RBC.

Додаткові рекомендації:

Використовуйте спеціальні стійки або шафи для монтажу ДБЖ у серверних кімнатах
Забезпечте додатковий захист від пилу в промислових умовах
Розгляньте можливість встановлення системи моніторингу температури та вологості в приміщенні з ДБЖ

Пам'ятайте: Правильна профілактика та вибір місця встановлення ДБЖ - це інвестиції у стабільність вашого бізнесу та захист вашого цінного обладнання. Не нехтуйте цими важливими аспектами, і ваш ДБЖ APC надійно служитиме вам протягом багатьох років.

Особливості індикатора SWF на різних пристроях APC

Індикатор Site Wiring Fault (SWF) є важливим елементом безпеки в багатьох пристроях APC, але його реалізація та функціональність можуть відрізнятися залежно від типу та моделі обладнання. Розуміння цих відмінностей допоможе вам ефективніше використовувати свої пристрої APC та забезпечити максимальний захист вашого електронного обладнання.

Відмінності в роботі індикатора на ДБЖ та мережевих фільтрах

Хоча індикатор SWF присутній як на джерелах безперебійного живлення (ДБЖ), так і на мережевих фільтрах APC, його функціонування має певні особливості:

Характеристика	ДБЖ APC	Мережеві фільтри APC
Розташування індикатора	Зазвичай на задній панелі	Часто на верхній або передній панелі
Чутливість	Висока, може реагувати на незначні відхилення	Середня, виявляє суттєві проблеми
Вплив на роботу пристрою	Може впливати на режим роботи ДБЖ	Зазвичай не впливає на захисну функцію

"На ДБЖ індикатор SWF відіграє критичну роль, оскільки неправильна проводка може суттєво вплинути на ефективність резервного живлення. На мережевих фільтрах він скоріше виконує інформативну функцію," - пояснює Олег Савченко, технічний експерт з обладнання APC.

Важливо: На деяких моделях ДБЖ APC активація індикатора SWF може призвести до блокування переходу на батарейне живлення для запобігання пошкодженню пристрою.

Моделі APC без індикатора SWF: на що звернути увагу

Не всі пристрої APC обладнані індикатором SWF. Це особливо актуально для:

Бюджетних моделей ДБЖ
Пристроїв, призначених для ринків з іншими стандартами електромереж
Деяких спеціалізованих моделей для серверних рішень

Якщо ваш пристрій APC не має індикатора SWF, це не означає, що ви не захищені. Ось на що варто звернути увагу:

Додаткові індикатори: Деякі моделі можуть мати альтернативні індикатори стану мережі.
Звукові сигнали: Багато пристроїв APC використовують звукові сповіщення для попередження про проблеми з електромережею.
Програмне забезпечення: Для більш просунутих моделей ДБЖ, програмне забезпечення APC може надавати детальну інформацію про стан електромережі.

"Навіть якщо ваш пристрій APC не має індикатора SWF, регулярна перевірка стану електропроводки залишається критично важливою. Використовуйте зовнішні тестери або звертайтеся до професійних електриків," - рекомендує Марина Коваленко, сервісний інженер RBC.

Порада: При виборі ДБЖ або мережевого фільтра APC без індикатора SWF, зверніть увагу на наявність інших захисних функцій, таких як:

Автоматичний регулятор напруги (AVR)
Захист від перенапруги та імпульсних завад
Термозахист

Пам'ятайте: Відсутність індикатора SWF не означає, що пристрій менш надійний. Важливо комплексно оцінювати всі характеристики та функції захисту при виборі обладнання APC.

Незалежно від наявності індикатора SWF, регулярне обслуговування та перевірка вашої електромережі залишаються ключовими факторами для забезпечення безпеки та надійності роботи вашого електронного обладнання. Інвестиції в якісні пристрої захисту, такі як продукція APC, та професійну діагностику електромережі – це інвестиції в безпеку та стабільність вашого бізнесу чи домашнього офісу.

Висновок: Підведення підсумків та нагадування про важливість правильної установки та обслуговування ДБЖ

Індикатор Site Wiring Fault (SWF) на пристроях APC – це не просто лампочка, а важливий інструмент забезпечення безпеки вашого електронного обладнання та електромережі в цілому. Давайте підсумуємо ключові моменти, які ми розглянули:

SWF попереджає про потенційно небезпечні проблеми з електропроводкою
Ігнорування сигналів SWF може призвести до пошкодження обладнання та втрати гарантії
Правильна реакція на сигнали SWF допомагає запобігти серйозним проблемам
Регулярне обслуговування ДБЖ та електромережі є критично важливим

"Правильна установка та обслуговування ДБЖ – це не витрата, а інвестиція в безпеку та надійність вашого бізнесу," – наголошує Олена Ковальчук, провідний експерт з електробезпеки.

Пам'ятайте: Ваш ДБЖ APC – це останній рубіж захисту вашого цінного обладнання. Ставтеся до нього з належною увагою, і він відплатить вам роками надійної служби.

FAQ: Часто задавані питання про індикатор Site Wiring Fault

1. Що робити, якщо індикатор SWF постійно горить?

Якщо індикатор SWF горить постійно, це свідчить про серйозні проблеми з електропроводкою. Рекомендується:

Відключити ДБЖ від мережі
Перевірити розетку та проводку
Звернутися до кваліфікованого електрика для діагностики

2. Чи впливає горіння індикатора SWF на роботу ДБЖ?

Так, активний індикатор SWF може вплинути на роботу ДБЖ. У деяких моделях це може призвести до блокування переходу на батарейне живлення для запобігання пошкодженню пристрою.

3. Чи можу я сам усунути проблему, на яку вказує індикатор SWF?

Не рекомендується самостійно усувати проблеми з електропроводкою, якщо у вас немає відповідної кваліфікації. Краще звернутися до професійного електрика для діагностики та ремонту.

4. Чи є індикатор SWF на всіх моделях APC?

Ні, не всі моделі APC обладнані індикатором SWF. Він зазвичай присутній на пристроях, призначених для ринків з напругою 120В. На моделях для інших ринків можуть бути альтернативні індикатори стану мережі.

5. Як часто потрібно перевіряти стан індикатора SWF?

Рекомендується перевіряти стан індикатора SWF щонайменше раз на місяць, а також після кожного переміщення ДБЖ або змін у електромережі.

Пам'ятайте, що регулярне обслуговування вашого ДБЖ APC та своєчасна реакція на сигнали індикатора SWF допоможуть забезпечити довготривалу та надійну роботу вашого обладнання.
