Скільки вольт в акумуляторі ДБЖ? Вибір правильної напруги

1. Чому відповідність напруги – найважливіший критерій?

Основне правило, яке не можна порушувати: Напруга акумулятора (або сукупна напруга батарейного блоку, якщо їх декілька) повинна точно відповідати номінальній напрузі, на яку розраховане ваше джерело безперебійного живлення. Ця вимога стосується внутрішньої електроніки ДБЖ, зокрема інвертора та зарядної схеми.

Використання акумулятора з невідповідною напругою (вищою або нижчою) є небезпечним і може призвести до серйозних негативних наслідків, детальніше про які ми поговоримо в розділі 7.

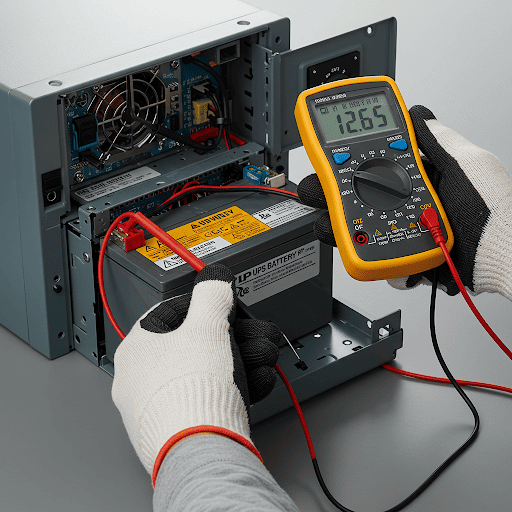

2. Де знайти інформацію про потрібну напругу ДБЖ?

Визначити правильну напругу для вашого ДБЖ досить просто. Ось основні джерела інформації:

• На етикетці (шильдику) самого ДБЖ: Зазвичай виробники вказують основні технічні характеристики, включаючи номінальну напругу батареї (наприклад, "Battery Voltage: 12VDC", "Nominal Battery Voltage: 24V").
• В інструкції користувача (мануалі): У розділі технічних характеристик (Specifications) завжди міститься детальна інформація про тип та напругу необхідного акумулятора.
• На старому акумуляторі: Якщо ви замінюєте існуючий акумулятор, на його корпусі завжди вказана номінальна напруга (наприклад, 12V, 12 Вольт). Це найнадійніший спосіб, якщо ви впевнені, що попередній акумулятор був підібраний правильно.
• На сайті виробника ДБЖ: Знайдіть вашу модель ДБЖ на офіційному сайті виробника та перегляньте її специфікації.

Порада від RBC.SM.UA: Якщо сумніваєтесь, краще звернутися до документації або проконсультуватися з фахівцем, ніж ризикувати обладнанням, встановлюючи акумулятор з невідомою або неправильною напругою.

3. Типові значення напруги акумуляторів для ДБЖ (Таблиця)

На ринку існує декілька стандартних значень напруги для акумуляторів та батарейних блоків, що використовуються в ДБЖ. Вибір конкретної напруги залежить від потужності ДБЖ та його призначення.

4. Як формується висока напруга (24В, 36В, 48В+)?

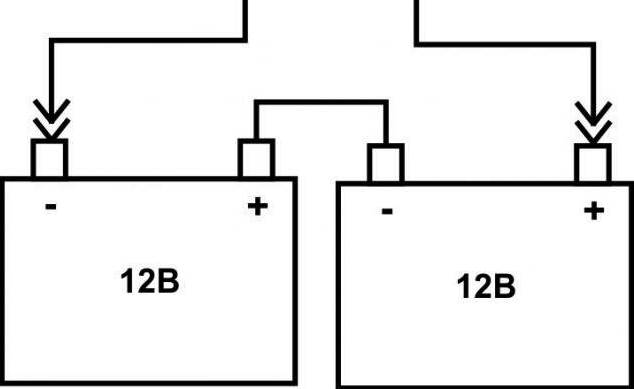

Якщо ваш ДБЖ розрахований на напругу вище 12В (наприклад, 24В, 48В), це майже завжди означає, що всередині використовуються декілька стандартних 12-вольтових акумуляторів, з'єднаних між собою послідовно. При послідовному з'єднанні напруги окремих акумуляторів сумуються:

• 24 В = 2 х 12В акумулятори, з'єднані послідовно (+ одного до - іншого).
• 36 В = 3 х 12В акумулятори, з'єднані послідовно.
• 48 В = 4 х 12В акумулятори, з'єднані послідовно.
• І так далі.

Важливо при заміні: В таких системах рекомендується замінювати всі акумулятори в ланцюгу одночасно. Використання батарей однакової ємності, одного виробника та, бажано, однієї партії виробництва забезпечує збалансовану роботу, рівномірний заряд/розряд та максимальний термін служби всього комплекту. Детальніше про правила заміни – в розділі 6.

5. Типи акумуляторів та їхня напруга (SLA, Li-ion)

На ринку представлені різні типи акумуляторів для ДБЖ, але правило відповідності напруги залишається незмінним незалежно від технології:

• Герметичні свинцево-кислотні (SLA / VRLA - AGM, GEL): Це найпоширеніший тип для більшості ДБЖ. Вони надійні, відносно недорогі та доступні у стандартних номінальних напругах, найчастіше 12В. Технології AGM та GEL відрізняються внутрішньою конструкцією, але обидві є герметичними та не потребують обслуговування. Більшість акумуляторів для ДБЖ в нашому каталозі належать саме до цього типу.
  • AGM (Absorbent Glass Mat): Оптимальна глибина розряду 50-60%, деякі промислові моделі до 80%. Час заряджання 12-16 годин при струмі 0.1C.
  • GEL: Рекомендована глибина розряду близько 75%, промислові моделі до 80%. Більш стійкі до глибоких розрядів, але чутливі до перезаряду.
• Літій-іонні (Li-ion, LiFePO4): Зустрічаються у сучасних, компактніших та довговічніших, але часто дорожчих моделях ДБЖ. Їхня робоча напруга також повинна суворо відповідати вимогам конкретної моделі ДБЖ.
  • LiFePO4: Номінальна напруга 3.2В на елемент, рекомендована глибина розряду до 80%. Мають високу циклічну стійкість та безпечність.
  • Li-ion: Номінальна напруга 3.7В на елемент, рекомендована глибина розряду 50-80%. Більш компактні, але потребують BMS для безпечної роботи.
  Важливо: Самостійна заміна свинцево-кислотних акумуляторів на літієві не рекомендується, якщо ДБЖ спеціально для цього не розроблений або не модифікований, оскільки алгоритми заряду цих типів батарей суттєво відрізняються.

Експертна порада: При виборі акумулятора важливо враховувати не тільки напругу, але й рекомендовану глибину розряду (DoD) для конкретного типу. Це вплине на реальний термін служби та ефективність використання акумулятора.

6. Правила заміни акумулятора в ДБЖ: не тільки вольтаж

При виборі нового акумулятора для заміни старого, недостатньо знати лише напругу. Потрібно врахувати ще кілька важливих параметрів, щоб забезпечити сумісність та оптимальну роботу:

6.4. Розміри та клеми

Перед покупкою обов'язково перевірте:

• Фізичні габарити: Довжина, ширина та висота нового акумулятора повинні відповідати розмірам відсіку для батареї у вашому ДБЖ.

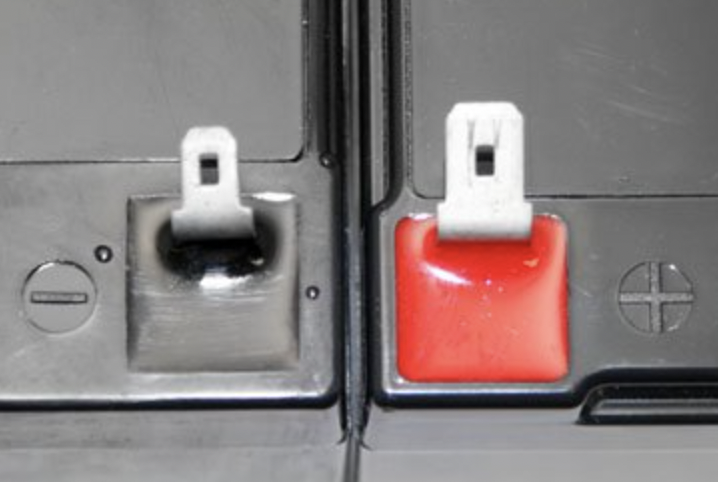

• Тип клем: Існують різні типи клем (наприклад, F1/T1 – вузькі, F2/T2 – широкі). Переконайтеся, що клеми нового акумулятора сумісні з проводами підключення у вашому ДБЖ. Іноді потрібні перехідники, але краще одразу підібрати правильний тип.

7. Наслідки використання акумулятора з неправильною напругою

Встановлення акумулятора з напругою, яка не відповідає специфікації ДБЖ, може призвести до дуже неприємних і небезпечних наслідків:

• При завищеній напрузі:
  • Вихід з ладу зарядної схеми ДБЖ: Вона не розрахована на таку напругу.
  • Пошкодження інвертора та інших компонентів: Можливе перегорання елементів плати управління.
  • Перегрів та потенційне пошкодження самого акумулятора.
  • Ризик короткого замикання та займання.
• При заниженій напрузі:
  • ДБЖ може не вмикатися або постійно сигналізувати про помилку батареї.
  • Неможливість коректного заряду акумулятора.
  • Неефективна робота: ДБЖ не зможе забезпечити належний захист та час автономної роботи.
  • Можливе пошкодження ДБЖ через спроби працювати в нештатному режимі.

Запам'ятайте: Експерименти з напругою акумулятора в ДБЖ неприпустимі та небезпечні!
