Як дізнатись ємність батареї для ДБЖ?

1. Розширений вступ: Важливість точного визначення ємності батареї ДБЖ

Визначення ємності батареї ДБЖ – це не тривіальне завдання, а важливий етап забезпечення надійної системи безперебійного живлення. Систематичний підхід, що базується на галузевих стандартах та рекомендаціях IEEE, є ключовим для точного визначення та верифікації ємності батарей. На відміну від спрощених підходів, професійний розрахунок враховує ряд критичних факторів, що впливають на ефективність та довговічність батарей ДБЖ.

Систематичний підхід та стандарти IEEE

Необхідність систематичного підходу у визначенні ємності батареї ДБЖ обумовлена складністю завдання, яке вимагає врахування багатьох електричних параметрів, факторів навколишнього середовища та вимог безпеки. Стандарти IEEE, як провідної організації в галузі електротехніки, надають чіткі рекомендації та методології для забезпечення надійності систем резервного живлення.

Ключові аспекти точного визначення

Точне визначення ємності батареї ДБЖ залежить від розуміння взаємозв'язку між наступними ключовими аспектами:

• Потреба в потужності навантаження: Точне кількісне визначення потужності обладнання, що захищається, є першим кроком у розрахунку ємності батареї. Недооцінка навантаження призведе до недостатнього часу резервування.
• Необхідний час резервного живлення: Визначення тривалості, протягом якої ДБЖ має підтримувати живлення, є критичним параметром. Цей час залежить від специфіки об'єкта та допустимого часу відключення електроенергії.
• Різні фактори зниження номінальної ємності (derating factors): Врахування впливу старіння батареї, температурних змін та забезпечення запасу безпеки є важливими для забезпечення надійної роботи протягом усього терміну служби.

Запобігання передчасному виходу з ладу батареї

Неправильно підібрана ємність батареї може призвести не тільки до недостатнього часу резервного живлення, але й до передчасного виходу з ладу акумулятора через перевантаження та глибокий розряд. Глибокий розряд скорочує термін служби акумулятора, а перевантаження може призвести до перегріву та пошкодження.

Забезпечення безперервної роботи критичних систем

Надійне резервне живлення є критично важливим для безперервної роботи критичних систем, таких як медичне обладнання, центри обробки даних та промислові процеси. Будь-яке відключення електроенергії може мати серйозні наслідки, тому правильний вибір ємності батареї ДБЖ є питанням першорядної важливості для забезпечення безперебійної роботи.

2. Поглиблене розуміння основних концепцій ємності батарей ДБЖ

Для точного визначення ємності батареї ДБЖ необхідно глибоко розуміти основні концепції, що характеризують акумуляторні батареї та їх роботу в системах безперебійного живлення.

Деталізація рейтингів та конфігурацій батарей

Батареї ДБЖ характеризуються рядом рейтингів та конфігурацій, розуміння яких є ключовим для правильного розрахунку ємності:

• Номінал напруги та ємності: Батареї характеризуються номінальною напругою (V) та ємністю (Ah). Ємність в Ампер-годинах (Ah) визначає кількість струму, яку батарея може віддавати протягом певного часу. Наприклад, батарея 12V 100Ah теоретично може віддавати струм 100A протягом 1 години або 5A протягом 20 годин.
• Послідовне з'єднання (strings): Для збільшення загальної напруги системи батареї з'єднують послідовно, утворюючи "strings". Наприклад, для отримання напруги 480V DC, у ДБЖ можуть послідовно з'єднати 40 батарей 12V. При цьому ємність string-а залишається рівною ємності однієї батареї.

  Приклад: З'єднання 40 батарей 12V 100Ah послідовно утворює string 480V 100Ah.

• Паралельне з'єднання: Для збільшення загальної ємності системи string-и з'єднують паралельно. При паралельному з'єднанні напруга системи залишається незмінною, а ємності string-ів сумуються.

  Приклад: Паралельне з'єднання двох string-ів 480V 100Ah утворює батарейний банк 480V 200Ah.

• C-рейтинг та вплив швидкості розряду: C-рейтинг відображає залежність ефективної ємності батареї від швидкості розряду. Він визначається як струм розряду, виражений в частках від номінальної ємності за годину. Наприклад, для батареї 30Ah з C20 рейтингом, номінальна ємність 30Ah досягається при 20-годинному розряді струмом 1.5A (30Ah / 20h = 1.5A).

  Важливо: При швидкому розряді (високий струм, короткий час резервування) ефективна ємність батареї зменшується. Наприклад, та ж батарея 30Ah може віддати менше 30Ah при розряді струмом 30A протягом 1 години (C1 рейтинг). Цей фактор швидкості розряду необхідно враховувати при розрахунках, особливо для ДБЖ з коротким часом резервування.

3. Розширений аналіз взаємозв'язку між навантаженням та ємністю батареї

Розуміння взаємозв'язку між потужністю навантаження та необхідною ємністю батареї є ключовим для правильного розрахунку. Цей розділ детально розглядає аспекти, які необхідно врахувати.

Точне визначення потужності навантаження

Першим кроком є точне визначення потужності обладнання, що захищається ДБЖ. Потужність слід визначати як в активній потужності (Вт), так і в повній потужності (ВА), оскільки ДБЖ зазвичай розраховані на повну потужність.

Перетворення кВА в кВт з використанням коефіцієнта потужності

Потужність ДБЖ часто вказується в кіловольт-амперах (кВА), але для розрахунку навантаження батареї необхідно використовувати активну потужність в кіловатах (кВт). Для перетворення кВА в кВт використовується коефіцієнт потужності (power factor, PF) навантаження, який характеризує співвідношення активної та повної потужності.

Формула: Активна потужність (кВт) = Повна потужність (кВА) * Коефіцієнт потужності (PF)

Приклад: ДБЖ потужністю 400 кВА з коефіцієнтом потужності навантаження 0.8 забезпечує 400 кВА * 0.8 = 320 кВт активної потужності.

Врахування ККД ДБЖ

Коефіцієнт корисної дії (ККД) ДБЖ також необхідно враховувати, оскільки частина енергії втрачається на перетворення та власні потреби ДБЖ. ККД сучасних ДБЖ зазвичай становить близько 90-95%. Батарея повинна забезпечити додаткову потужність для компенсації цих втрат.

Розрахунок номінального навантаження батареї

Номінальне навантаження батареї, яке вона повинна забезпечити, розраховується з урахуванням ККД ДБЖ.

Формула: Номінальне навантаження батареї (кВт) = Потужність ДБЖ на виході (кВт) / ККД ДБЖ

Приклад: Для ДБЖ 400 кВА (320 кВт активної потужності) з ККД 95%, номінальне навантаження батареї складе 320 кВт / 0.95 ≈ 336.8 кВт.

Розподіл навантаження на батарейний банк

Розраховане номінальне навантаження батареї розподіляється між усіма батареями у батарейному банку. Навантаження на одну батарею визначається шляхом ділення номінального навантаження батареї на кількість батарей у string-у, а потім на кількість паралельних string-ів.

Формула для розрахунку базової ємності

Базова формула для розрахунку ємності батареї виражає залежність ємності від струму навантаження та часу резервування.

Формула: Ємність (Ah) = Струм навантаження (A) * Час резервування (години)

Приклад: Для ДБЖ зі струмом навантаження 25A та необхідним часом резервування 30 хвилин (0.5 години), базова ємність складе 25A * 0.5h = 12.5 Ah.

Важливість резервування та фактора швидкості розряду

Розрахована базова ємність є лише теоретичним мінімумом. Реальна необхідна ємність повинна враховувати ряд практичних факторів для забезпечення надійної та довготривалої роботи батареї:

• Резервна ємність: Для продовження терміну служби свинцево-кислотних батарей не рекомендується розряджати їх повністю. Зазвичай ефективна корисна ємність обмежується 80% від номінальної. Тому розраховану базову ємність слід збільшити, розділивши на коефіцієнт глибини розряду (depth of discharge, DOD), наприклад, 0.8 для 80% DOD.
• Фактор швидкості розряду: Як зазначалося раніше, фактор швидкості розряду (discharge rate factor) суттєво впливає на ефективну ємність батареї. Для коротких часів резервування та високих струмів розряду ефективна ємність батареї зменшується. При розрахунках необхідно використовувати відповідний фактор швидкості розряду, який можна знайти в специфікаціях виробника батареї для заданого часу резервування.

4. Методології розрахунку необхідної ємності батареї

Існує кілька методологій розрахунку необхідної ємності батареї ДБЖ, кожна з яких має свої особливості та застосування. Розглянемо три основні методи:

4.1. Метод розрахунку на основі потужності (Power-Based Calculation Method)

Метод на основі потужності є поширеним підходом, особливо для ДБЖ великої потужності. Він базується на розрахунку навантаження на батарею виходячи з потужності ДБЖ та застосуванні коригувальних факторів.

1. Перетворення кВА в кВт та облік ККД ДБЖ: Переведіть потужність ДБЖ з кВА в кВт, використовуючи коефіцієнт потужності навантаження, та врахуйте ККД ДБЖ для визначення номінального навантаження батареї.
2. Розподіл навантаження на батарею та розрахунок базового навантаження на батарею: Розподіліть номінальне навантаження між батареями в string-у та розрахуйте базове навантаження на кожну батарею.
3. Введення коригувальних факторів: Застосуйте наступні коригувальні фактори для забезпечення надійності та довговічності батареї:
   • Запас на проектування (Design Margin): Фактор 1.0 - 1.1 для створення запасу безпеки на випадок пікових навантажень або неточностей у розрахунках.
   • Фактор старіння (Aging Factor): Фактор 1.25 або більше для компенсації природної деградації ємності батареї з часом. Батарея з часом втрачає частину своєї ємності, тому необхідно передбачити запас на старіння.
   • Температурний коефіцієнт (Temperature Correction Factor): Фактор, що враховує зниження продуктивності батареї при низьких температурах. Якщо ДБЖ експлуатується в умовах низьких температур, необхідно врахувати цей фактор.
4. Розрахунок скоригованого навантаження на батарею: Скориговане навантаження на батарею розраховується шляхом множення базового навантаження на батарею на всі коригувальні фактори:

   Формула: Скориговане навантаження на батарею = Базове навантаження на батарею * Запас на проектування * Фактор старіння * Температурний коефіцієнт

5. Визначення необхідної кількості паралельних string-ів: Розділіть скориговане навантаження на батарею на ємність доступних батарей (з каталогів виробників), щоб визначити необхідну кількість паралельних string-ів для забезпечення необхідної сумарної ємності та розподілу навантаження.

Приклад розрахунку на основі потужності

Розглянемо приклад розрахунку для ДБЖ потужністю 400 кВА з коефіцієнтом потужності 0.8, ККД 95%, що використовує батареї 12V 100Ah, з'єднані в string-и по 40 батарей у кожному string-у. Необхідний час резервування – 1 година. Застосуємо коригувальні фактори: запас на проектування 1.05, фактор старіння 1.25, температурний коефіцієнт 1.1.

[Детальний розрахунок прикладу з формулами та поясненнями буде додано тут]

4.2. Метод розрахунку на основі струму (Current-Based Calculation Method)

Метод розрахунку на основі струму є більш простим та зручним для малих ДБЖ, де струм навантаження легко виміряти або оцінити. Він базується безпосередньо на струмі навантаження та необхідному часі резервування.

1. Розрахунок базової ємності на основі струму та часу: Використовуйте базову формулу Ємність (Ah) = Струм навантаження (A) * Час резервування (години) для розрахунку мінімально необхідної ємності.
2. Врахування резервної ємності: Збільште базову ємність, розділивши її на коефіцієнт глибини розряду (DOD), наприклад, 0.8 для 80% DOD, щоб забезпечити резерв та продовжити термін служби батареї.
3. Врахування фактора швидкості розряду: Врахуйте фактор швидкості розряду для заданого часу резервування. Розділіть ємність з урахуванням резерву на фактор швидкості розряду, щоб отримати кінцеву необхідну ємність.

Приклад розрахунку на основі струму

Розглянемо приклад розрахунку для системи з виміряним струмом навантаження 25A та необхідним часом резервування 30 хвилин. Використовуємо коефіцієнт глибини розряду 0.8 та фактор швидкості розряду 0.5 (для 30 хвилин резервування).

[Детальний розрахунок прикладу з формулами та поясненнями буде додано тут]

4.3. Метод "Ват на елемент" (Watt-Per-Cell Method)

Метод "Ват на елемент" використовується, коли виробники батарей надають рейтинги батарей в ватах на елемент (watts per cell) для різних часів резервування. Цей метод спрощує вибір батарей, особливо при наявності детальних специфікацій від виробника.

1. Розрахунок загальної кількості елементів: Розрахуйте загальну кількість елементів у батарейному банку, виходячи з напруги системи ДБЖ та напруги однієї батареї та кількості елементів у ній.

   Формула: Загальна кількість елементів = (Напруга системи ДБЖ / Напруга однієї батареї) * Кількість елементів в батареї

   Приклад: Для системи 420V DC, що використовує батареї 12V (6 елементів по 2V), загальна кількість елементів складе (420V / 12V) * 6 = 210 елементів.

2. Розрахунок потужності на елемент: Розрахуйте потрібну потужність на елемент, виходячи з повної потужності ДБЖ, коефіцієнта потужності та ККД ДБЖ, та загальної кількості елементів.

   Формула: Потрібна потужність на елемент (Вт/елемент) = (Повна потужність ДБЖ (VA) * Коефіцієнт потужності) / (ККД ДБЖ * Загальна кількість елементів)

   Приклад: Для ДБЖ 200 кВА з коефіцієнтом потужності 0.8 та ККД 94%, та загальною кількістю елементів 210, потрібна потужність на елемент складе (200000 VA * 0.8) / (0.94 * 210) ≈ 812 Вт/елемент.

3. Порівняння з специфікаціями виробника та вибір батарей: Порівняйте розраховане значення "ват на елемент" з специфікаціями батарей виробника для заданого часу резервування. Виберіть модель батареї, у якої значення "ват на елемент" є найближчим вищим до розрахованого. Якщо розраховане значення перевищує характеристики доступних батарей, необхідно використовувати паралельні string-и для розподілу навантаження.
4. Визначення кількості паралельних string-ів та остаточний вибір: Визначте необхідну кількість паралельних string-ів для зменшення навантаження на елемент до рівня, що відповідає характеристикам обраної моделі батареї з каталогу виробника для заданого часу резервування. Остаточний вибір базується на відповідності розрахованого "ват на елемент" (після розподілу навантаження) найближчому вищому значенню в каталогах виробників для заданого часу резервування.

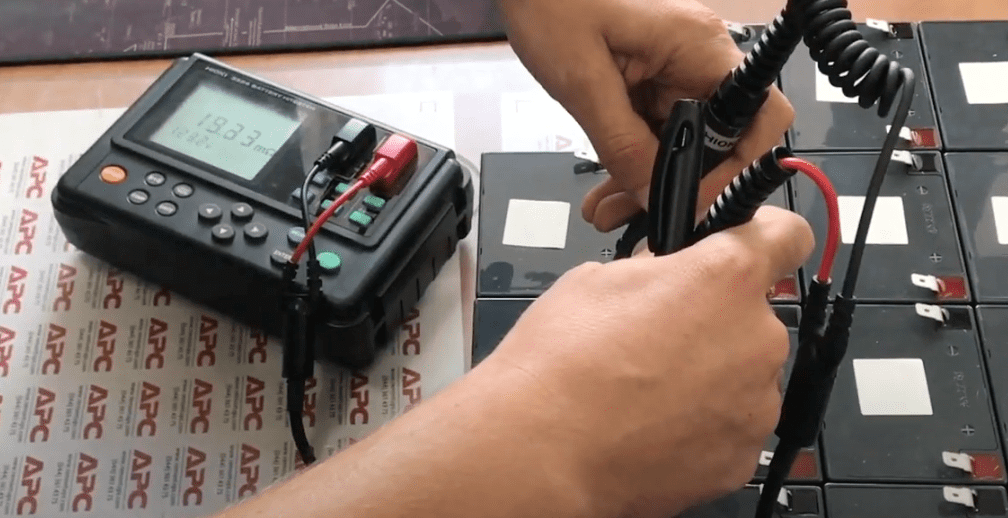

5. Тестування та верифікація ємності батареї ДБЖ

Після розрахунку ємності батареї ДБЖ важливо провести тестування та верифікацію для підтвердження її відповідності вимогам та забезпечення надійної роботи системи. Існує два основних методи тестування:

5.1. Тестування під навантаженням (Load Bank Testing Procedures)

Тестування під навантаженням (load bank testing або discharge testing) є найбільш точним та вичерпним методом верифікації фактичної ємності батарей ДБЖ. IEEE рекомендує проводити таке тестування при первинній інсталяції та періодично (наприклад, щорічно) для забезпечення надійної роботи.

Процедура тестування під навантаженням

1. Підготовка: Повністю зарядіть батарею ДБЖ. Підготуйте навантажувальний модуль (load bank) з можливістю регулювання струму розряду та вимірювання напруги та струму.
2. Підключення: Відключіть ДБЖ від навантаження та підключіть батарейний банк до навантажувального модуля.
3. Налаштування: Встановіть на навантажувальному модулі струм розряду, розрахований для тестування ємності батареї за заданий час резервування.
4. Розряд: Розпочніть процес розряду батареї, одночасно запустивши таймер.
5. Моніторинг: Постійно відстежуйте загальну напругу батарейного банку, струм розряду та напругу окремих елементів (за можливості). Записуйте значення через певні інтервали часу.
6. Завершення тесту: Тест завершується при досягненні заданого часу розряду або мінімального допустимого рівня напруги батареї, визначеного виробником.
7. Аналіз результатів: На основі даних моніторингу розрахуйте фактичну віддану ємність батареї. Порівняйте її з розрахованою та номінальною ємністю. Оцініть стан батареї на основі отриманих результатів.

Переваги тестування під навантаженням

• Висока точність: Безпосереднє вимірювання фактичної ємності батареї в умовах, наближених до реальних.
• Вичерпна інформація: Отримання детальної інформації про поведінку батареї під навантаженням, виявлення слабких елементів.
• Відповідність стандартам: Рекомендований метод тестування згідно з стандартами IEEE.

Обмеження тестування під навантаженням

• Необхідність виведення з експлуатації: Система ДБЖ має бути виведена з експлуатації на час тестування.
• Тривалість: Повне тестування може займати значний час (від кількох годин до доби, включаючи підготовку та заряджання після тесту).
• Необхідність спеціального обладнання: Потрібен навантажувальний модуль відповідної потужності та вимірювальне обладнання.
• Ризики пошкодження: Неправильне проведення тестування може призвести до глибокого розряду та пошкодження батарей.

5.2. Часткове тестування розрядом та моніторинг (Partial Discharge Testing and Monitoring)

Часткове тестування розрядом є компромісним методом, який дозволяє отримати інформацію про стан батареї, мінімізуючи час виведення системи з експлуатації та ризики для критичних операцій. Доповненням до тестування є системи постійного моніторингу.

Часткове тестування розрядом

При частковому тестуванні розряд проводиться не до повного розряду батареї, а лише до певного рівня, наприклад, до 80% від номінальної ємності. Це дозволяє скоротити час тестування та зменшити вплив на безперервність роботи критичних систем.

Переваги часткового розряду

• Зменшення часу тестування: Значно коротший час розряду порівняно з повним тестуванням.
• Зменшення операційних ризиків: Залишок ємності батареї забезпечує резерв на випадок реального відключення електроенергії під час тестування.
• Скорочення часу відновлення: Швидше відновлення повного заряду батареї після тестування.

Системи постійного моніторингу

Сучасні ДБЖ можуть бути оснащені системами постійного моніторингу стану батарей. Ці системи в режимі реального часу відстежують ряд параметрів, що характеризують стан батареї, таких як:

• Напруга підзарядки string-а та елементів (float voltage)
• Патерни напруги заряду та розряду
• Змінна напруга та струм пульсацій (AC ripple voltage and current)
• Струм заряду та розряду string-а
• Температура навколишнього середовища та елементів
• Внутрішній опір елементів
• Кількість циклів заряду/розряду

Переваги постійного моніторингу

• Проактивний моніторинг: Безперервний контроль стану батареї, виявлення проблем на ранній стадії.
• Попередження про відмови: Система може генерувати попередження про вихід параметрів за допустимі межі, дозволяючи вжити профілактичних заходів.
• Покращення обслуговування: Інформація з системи моніторингу може бути використана для планування профілактичного обслуговування та оптимізації терміну служби батарей.

Комплексний підхід, що включає періодичне тестування (повне або часткове) та постійний моніторинг, є оптимальним для забезпечення надійної ємності та довготривалої роботи батарей ДБЖ.

6. Оновлені практичні поради та міркування

На додаток до методологій розрахунку та тестування, існують важливі практичні поради та міркування, які слід враховувати при визначенні та підтримці ємності батарей ДБЖ.

Розширені рекомендації з безпеки

• Дотримуйтесь інструкцій виробника: Завжди дотримуйтесь інструкцій виробника ДБЖ та батарей щодо встановлення, експлуатації та обслуговування.
• Використовуйте захисне обладнання: При роботі з батареями використовуйте відповідне захисне обладнання, таке як захисні окуляри та рукавички.
• Вимкніть обладнання перед початком робіт: Перед будь-якими маніпуляціями з батареями переконайтеся, що ДБЖ вимкнено та відключено від мережі електроживлення (якщо це безпечно).
• Забезпечте належну вентиляцію: Приміщення, де встановлені батареї, повинно мати належну вентиляцію для відведення можливих виділень газів під час заряджання та розряджання.
• Використовуйте ізольований інструмент: Використовуйте тільки ізольований інструмент при роботі з клемами та з'єднаннями батарей, щоб уникнути коротких замикань та ураження електричним струмом.
• Утилізація батарей: Утилізуйте старі батареї відповідно до місцевих норм та правил утилізації небезпечних відходів. Свинцево-кислотні батареї є небезпечними відходами та потребують спеціальної утилізації.

Акцент на регулярному тестуванні та моніторингу

Регулярне тестування ємності батареї (особливо load bank testing) та постійний моніторинг стану батарей є ключовими факторами забезпечення надійності та довготривалої роботи ДБЖ. Рекомендована частота тестування під навантаженням – щорічно, згідно з рекомендаціями IEEE. Частота часткового тестування та візуального огляду може бути збільшена (наприклад, кожні 3-6 місяців).

Деталізація критеріїв заміни батареї

Своєчасна заміна батарей є важливою для забезпечення надійності ДБЖ. Критеріями для заміни батареї можуть бути:

• Закінчення терміну служби: Батареї мають обмежений термін служби, який зазвичай вказується виробником (наприклад, 3-5 років для AGM, 5-10 років для GEL). Заміну слід планувати по закінченні терміну служби, навіть якщо батарея ще демонструє задовільні результати тестування.
• Результати тестування ємності: Якщо результати тестування ємності показують значне зниження (наприклад, ємність впала нижче 80% від номінальної), батарею слід замінити.
• Показники моніторингу: Відхилення показників моніторингу (внутрішній опір, відхилення напруги елементів, підвищена температура) за межі допустимих значень можуть свідчити про деградацію батареї та необхідність її заміни.
• Зовнішні ознаки пошкодження: Наявність здуття корпусу, тріщин, витоків електроліту є явними ознаками виходу з ладу батареї та необхідності негайної заміни.
